可调节式多功能卧推健身器械三维设计

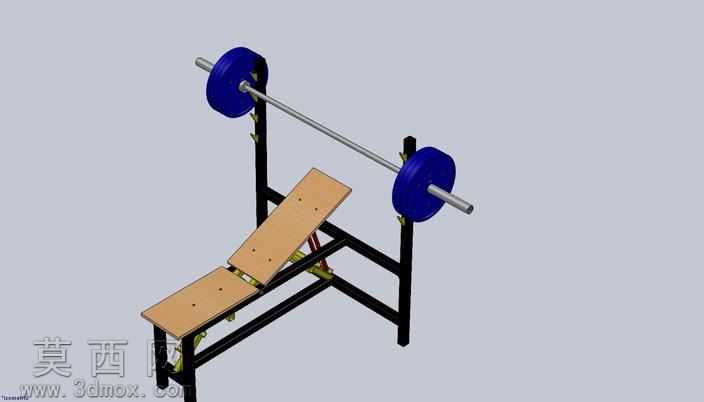

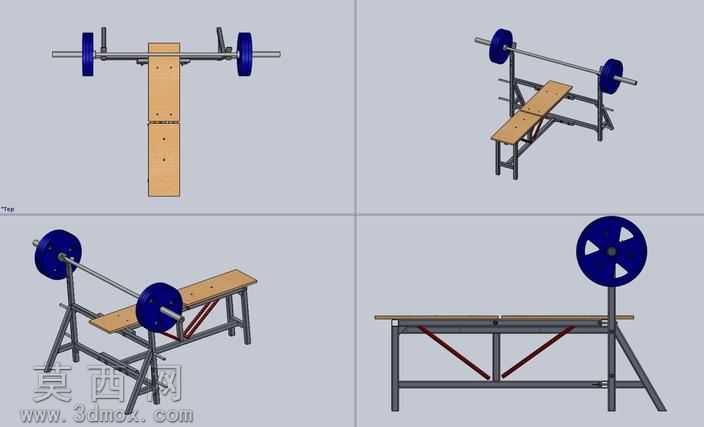

本作品为可调节式卧推健身器械的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个零部件的独立建模，再按照实际装配约束完成整体组装，确保各部件的运动干涉检查全部通过，符合实际器械的使用逻辑。首先在主体框架部分，采用标准方形钢管作为支撑主体，建模时通过拉伸、切除特征完成管材的轮廓构建，对管材衔接处的焊接贴合位置做了精准的尺寸匹配，框架底部设置了横向与纵向的加强连接杆件，提升整体结构的承重稳定性，材质上为框架赋予了哑光黑色喷塑金属材质，还原商用健身器械的表面质感，同时对金属表面做了细微的粗糙度调整，避免渲染效果过于塑料化。其次是卧推凳部分，凳面采用分体式设计，分为坐板与靠板两个独立模块，建模时对板材的边缘做了圆角过渡处理，还原实际软垫的包边效果，材质上为凳面赋予了浅棕色仿木纹耐磨板材材质，同时在凳面与支撑框架的衔接位置，设计了多档位调节的插销锁定结构，通过同轴心、重合等装配约束实现靠板角度的可调性，可满足上斜卧推、平板卧推等不同训练角度的需求，调节结构的卡位槽做了等距分布设计，确保档位切换顺畅、锁定牢固。然后是杠铃放置支架部分，支架设置在主体框架的后侧立柱上，采用可上下调节的卡位设计，建模时对立柱上的调节卡位做了均匀排布，可适配不同身高、不同训练动作的杠铃放置高度，支架的承托位置做了加厚处理与圆角防护，避免剐蹭杠铃杆，材质上同样匹配框架的黑色金属材质，保证视觉统一性。配套的杠铃部分，杠铃杆采用镀铬金属材质，建模时通过旋转特征完成杆身的构建，对杆身的滚花握持位置做了细微的纹理凹凸处理，杠铃片采用深蓝色包胶材质，通过旋转、阵列特征完成杠铃片的堆叠装配，还原标准杠铃的重量片配置。渲染阶段采用了柔和的工作室光照环境，添加了适度的环境反射效果，让金属材质的反光、凳面材质的漫反射效果都得到自然呈现，整体模型的结构比例完全参照商用卧推器械的实际尺寸设计，各活动部件的运动范围符合人体工程学要求，既保证了结构的承重合理性，也兼顾了使用过程中的安全性与调节便利性，完整还原了可调节卧推架的全部结构细节与功能特性。
