手动台式小型压力机结构设计

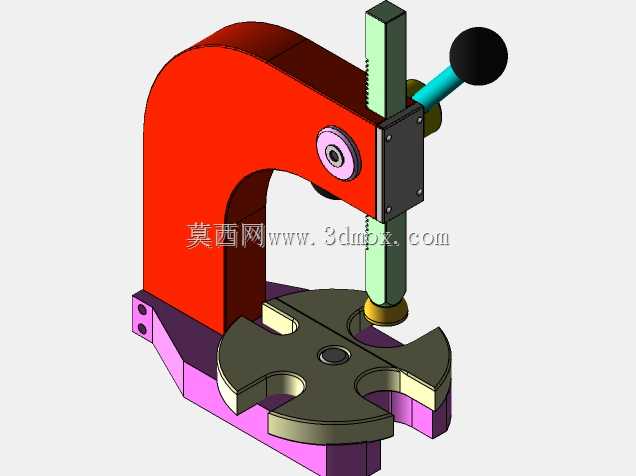

这款手动台式压力机主要面向小型零部件的压装、铆接、冲孔、压印等轻载加工场景，常见于电子元器件组装、小五金件加工、首饰打标、小型轴承压入、塑料件铆合等作业场景，适合小批量生产、维修工位、实验室试制以及手工DIY加工场景使用，无需外接动力源，仅靠手动操作即可完成压合作业，部署灵活不受场地供电限制。设备整体采用C型开式机身结构，这种结构的优势在于操作空间开阔，工件装卸不受两侧结构遮挡，操作人员可以从正面、侧面多个方向取放工件，适配不同形状尺寸的待加工件。机身主体采用高强度铸铁材质设计，弧形过渡的C型结构可以在压接过程中均匀分散受力，避免应力集中导致的机身变形，底部的安装底座预留了固定孔位，可以直接通过螺栓固定在工作台面上，作业时机身稳定性强，不会出现晃动偏移的情况。设备的压接执行单元采用齿轮齿条传动结构，侧面的操作手柄连接齿轮轴，扳动手柄即可带动齿条竖直升降，实现压头的下压与回程动作，传动比经过优化设计，操作人员仅需施加较小的握力即可在压头端获得足够的压接力，操作省力且下压行程可控，压头末端设计有通用安装接口，可以根据不同的作业需求更换平压头、冲孔头、铆接头、印模等不同工装，拓展设备的适用范围。下方的工作台采用多缺口分度盘结构，不同的缺口可以适配不同外形的工件定位，操作人员可以根据待加工件的形状快速调整定位位置，无需额外制作复杂夹具，大幅提升小批量多品种加工的换型效率。设备整体外形紧凑，占地面积不足0.1平方米，安装时仅需保证工作台面水平即可，压头的最大行程、工作台到压头的最大开距都经过合理匹配，可以覆盖绝大多数小型零部件的压接尺寸需求，机身侧面的导轨结构经过精加工处理，齿条升降过程顺滑无卡顿，压接时压头的垂直度有充足保障，避免压接过程中出现偏载导致的工件损坏或者压接精度不足问题。设备的操作手柄末端采用防滑球形握把，长时间操作也不易产生手部疲劳，所有运动部件都设计有防护结构，避免操作过程中夹手，使用安全性有充足保障。
