开式固定台机械压力机整机结构设计

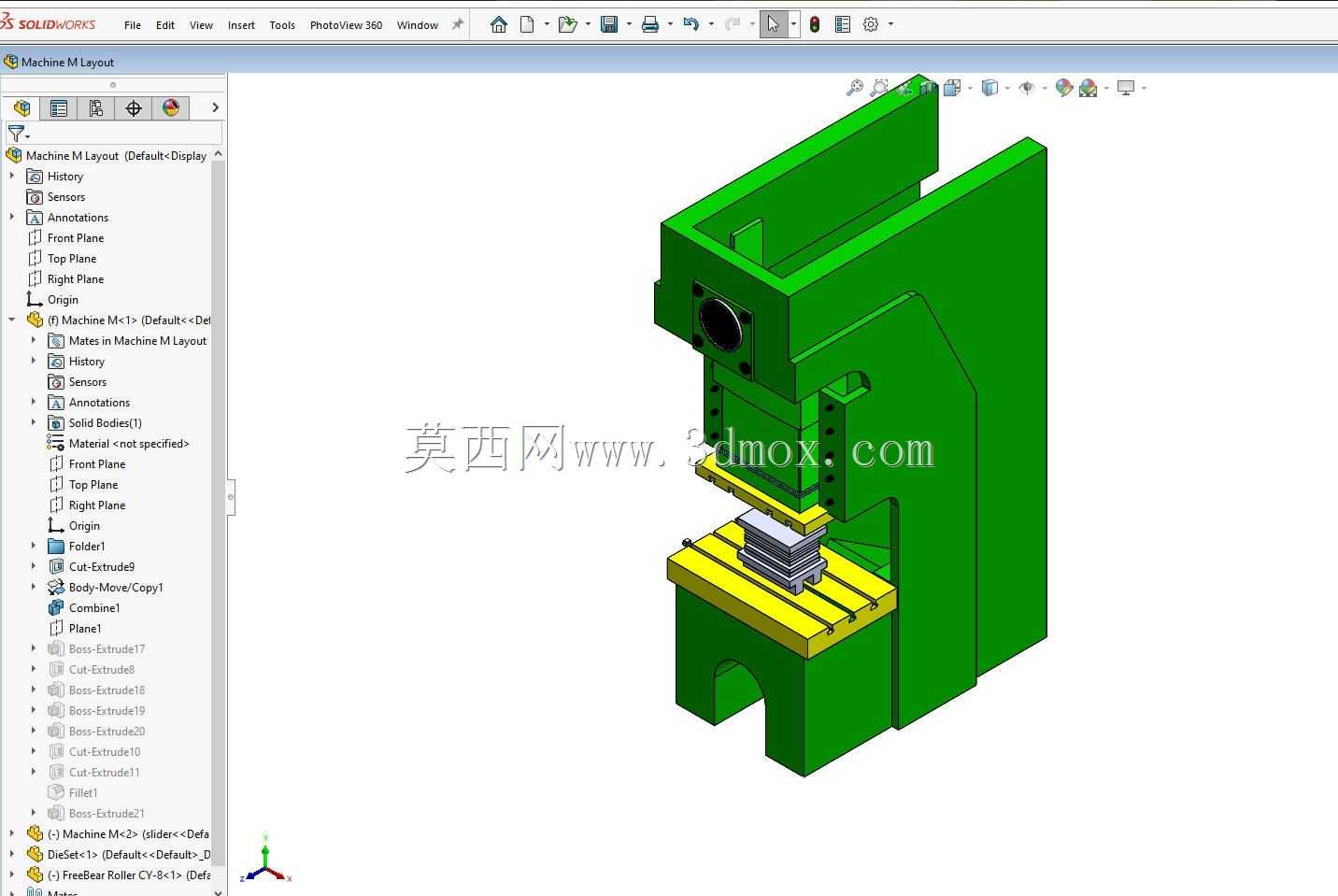

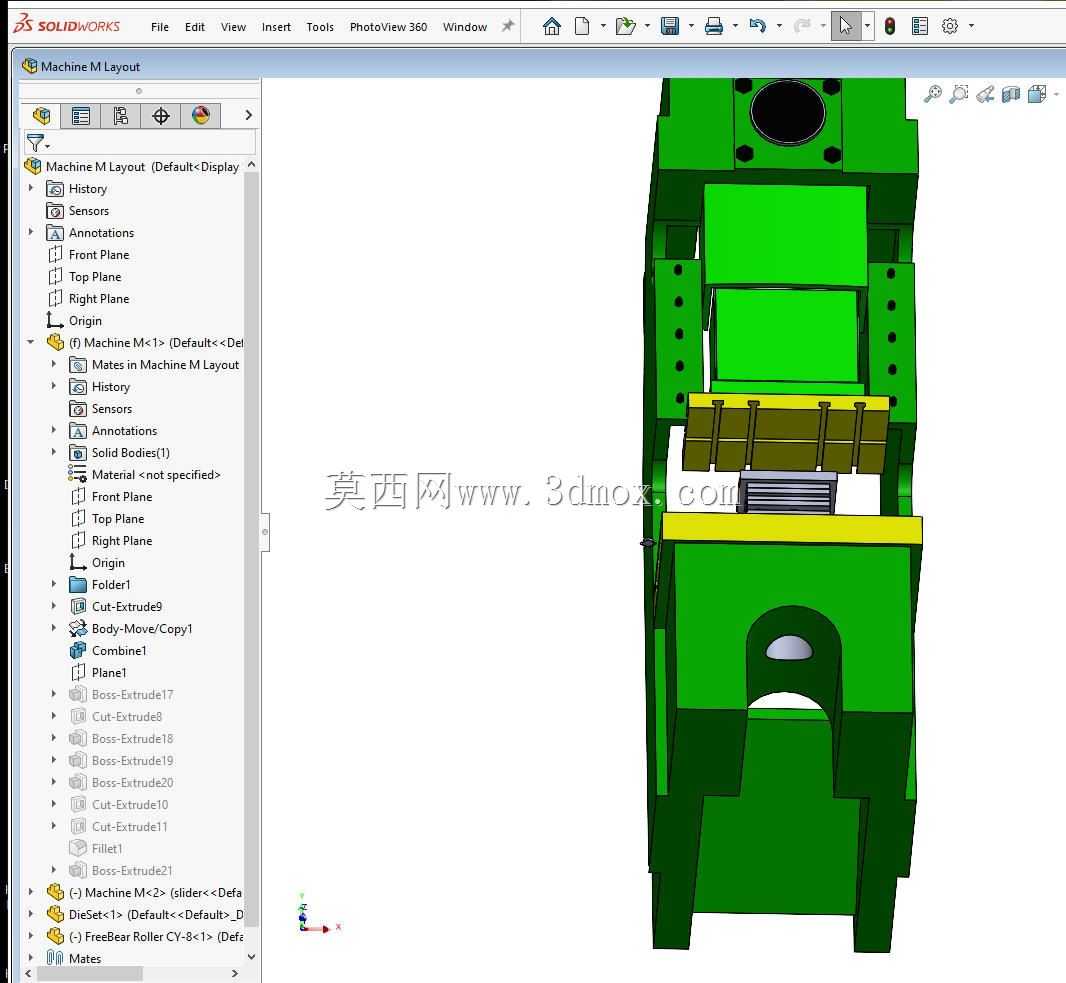

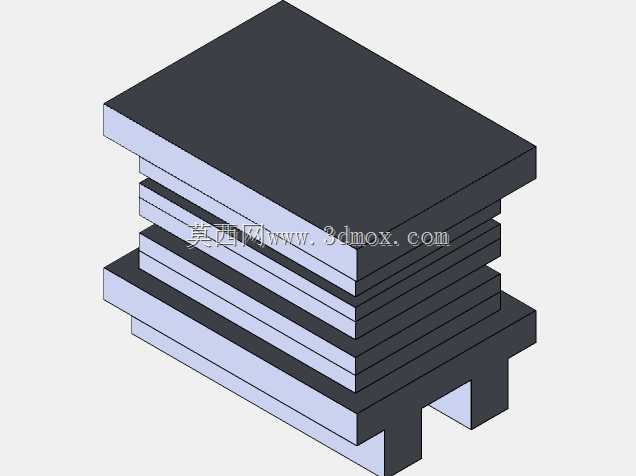

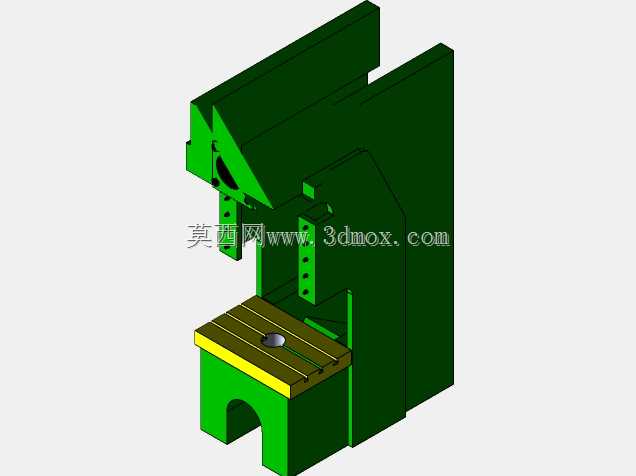

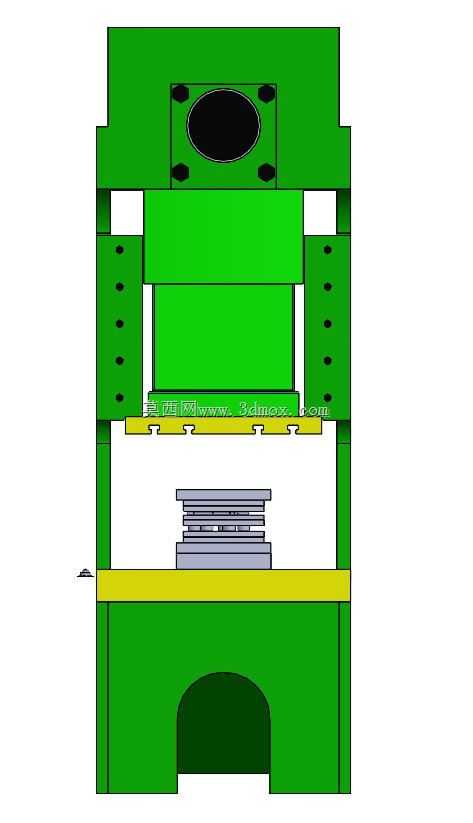

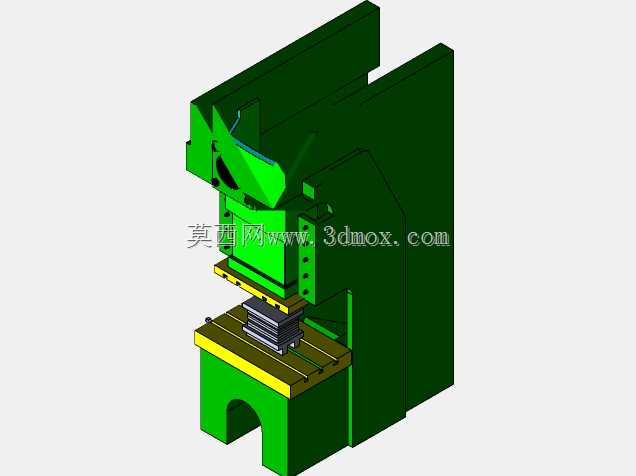

该压力机为开式固定台结构的锻压加工核心设备，广泛应用于五金冲压、汽车零部件加工、家电配件成型、电子五金件生产等场景，可完成板材落料、冲孔、折弯、浅拉伸、铆接等多道冷冲压工序，是中小尺寸冲压件批量生产场景中普及率极高的通用锻压设备。设备采用C型开式机身布局，正面操作空间开阔，操作人员可从三个方向完成上下料操作，适配人工上下料、搭配机械手自动上下料两种作业模式，机身采用整体铸铁焊接后时效处理的结构设计，刚性充足可抵消冲压作业时的偏载冲击力，避免长期作业出现机身形变影响加工精度。设备核心功能单元包含上部传动安装腔、垂直往复运动滑块、下部固定工作台三个核心部分，上部腔体预留了曲轴、连杆、飞轮、离合器等传动组件的安装位，可根据冲压吨位需求匹配对应规格的传动组件，滑块部分设置了模具安装槽与锁紧结构，可快速固定上模，同时内置导轨导向结构保证滑块下行的垂直度，避免冲压过程中出现偏斜；下部工作台为带T型槽的平板结构，可通过T型螺栓快速固定下模，工作台下方设置的C型开口预留了废料滑落空间，冲压产生的边角料可直接从开口处落入废料收集装置，无需额外清理作业面。设计过程中优先考虑了作业边界与安装适配性，机身整体占地面积紧凑，无需超大安装空间即可完成部署，机身底部预留了地脚螺栓安装孔，可直接固定在混凝土地基上抵消冲压震动；滑块的行程、闭合高度参数预留了充足的调节余量，可适配不同高度规格的冲压模具，工作台面的尺寸经过优化，既可以满足中小型单工序模的安装需求，也可适配小型连续模的安装要求，覆盖绝大多数中小冲压件的加工尺寸范围。设备的润滑管路、操作按钮安装位、安全防护装置安装位均在结构设计阶段做了预留，后续装配时无需额外在机身上打孔焊接，可直接完成配套组件的安装，整体结构兼顾了刚性、操作便捷性与维护便利性，可满足车间长期连续冲压作业的使用需求。
