轴流散热风机结构设计方案

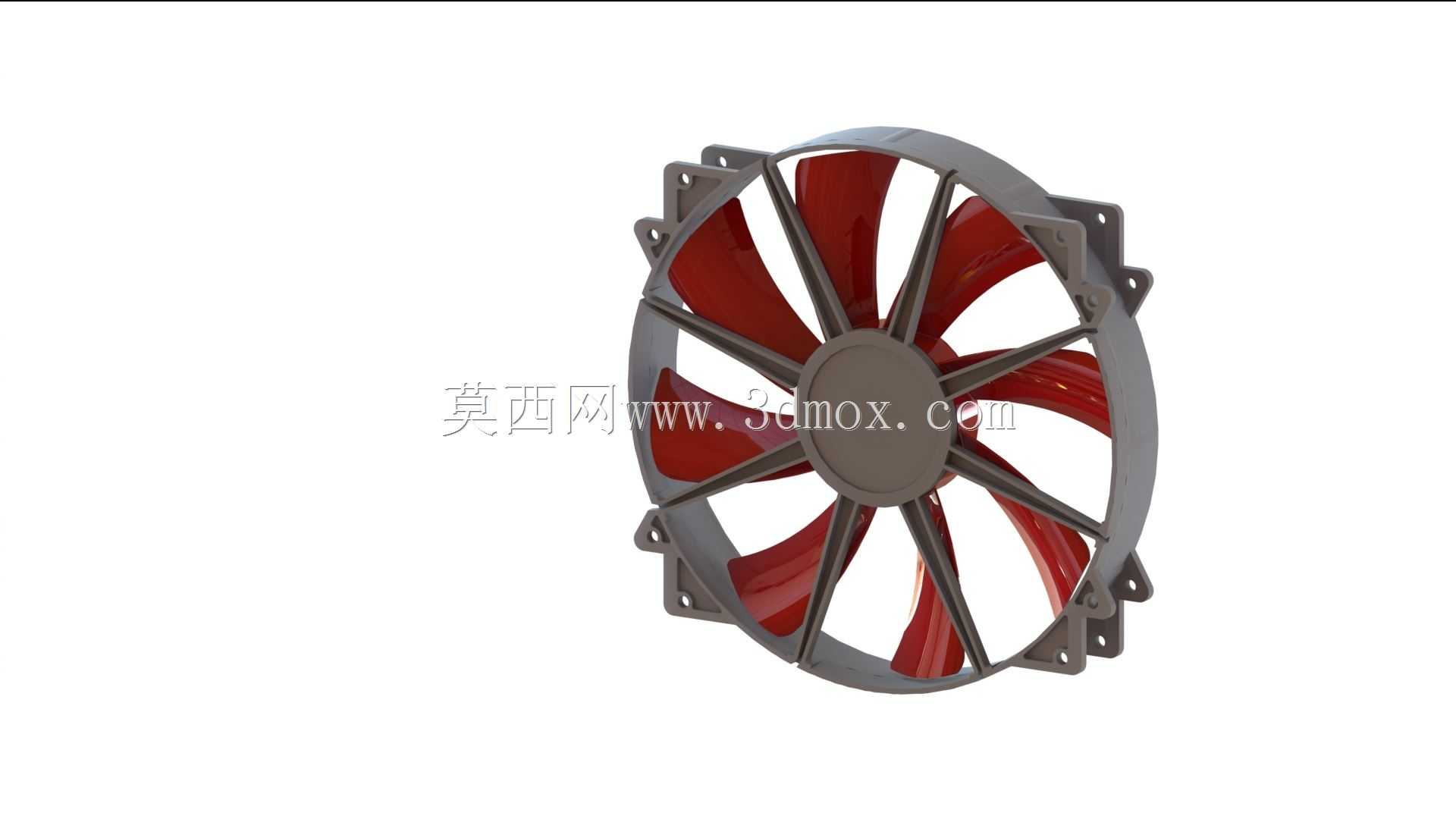

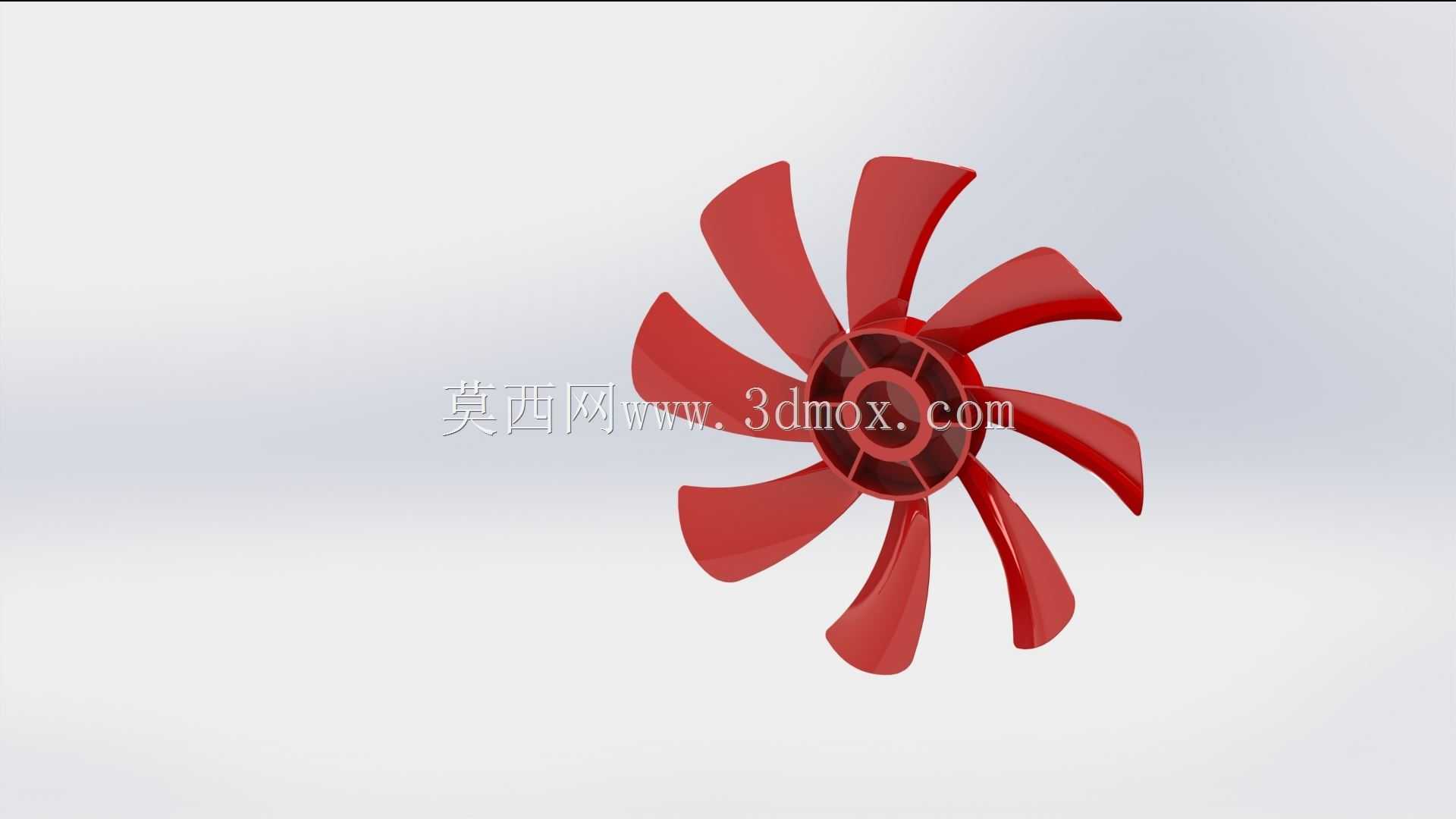

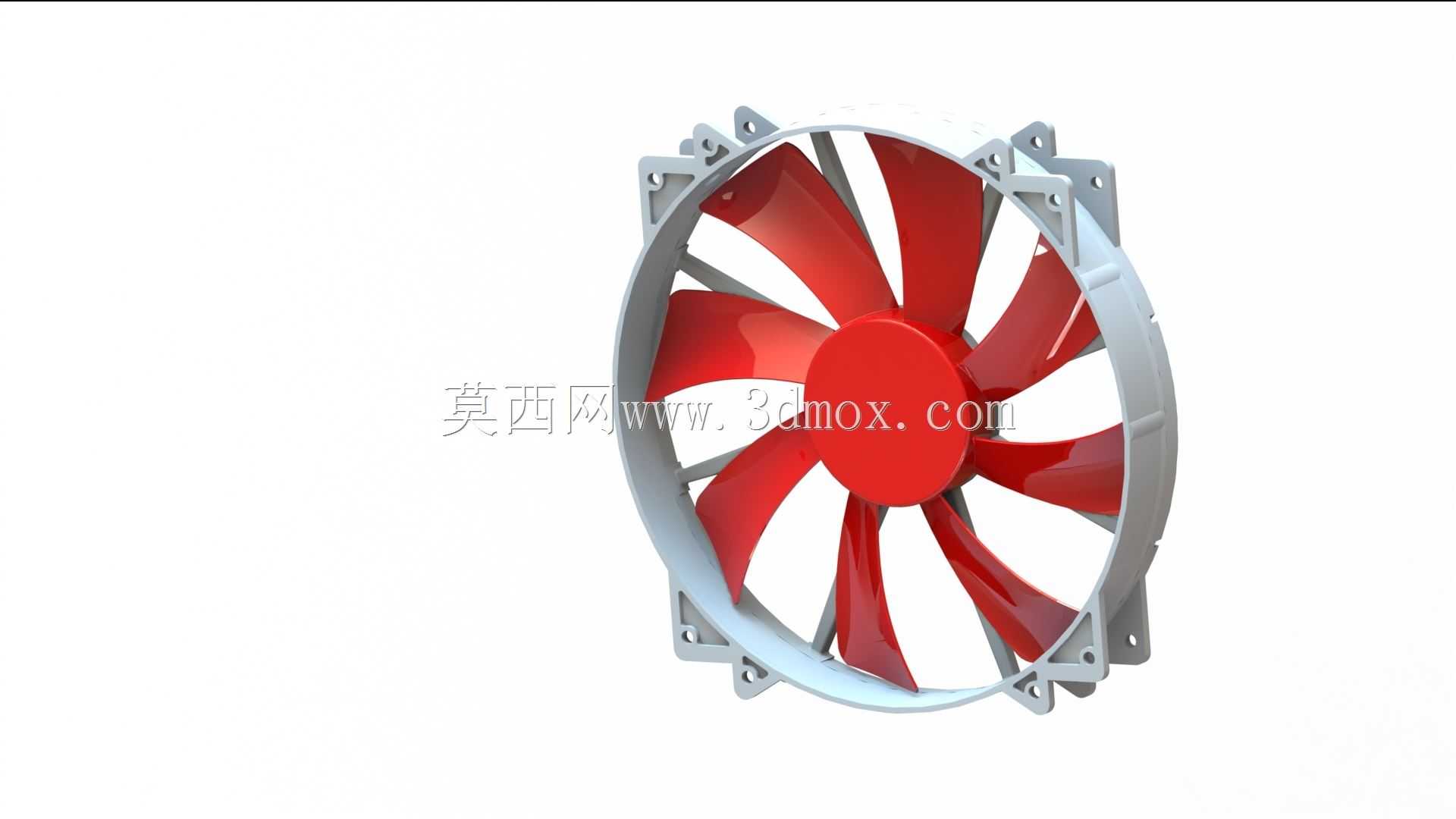

这款轴流散热风机主要面向电子设备机柜、工业控制柜、台式计算机主机、小型服务器机箱等密闭空间的主动散热场景，核心作用是通过定向气流输送带走设备内部电子元器件、功率模块工作时产生的积热，将腔体内部温度控制在元器件允许的工作阈值内，避免高温引发的性能衰减、元器件寿命缩短甚至过热烧毁故障，保障设备长期稳定运行。产品采用轴流直吹的气动布局，气流沿风机轴向直线进出，相比离心式风机风阻更低、同转速下风量更大，适配对通风量要求较高、安装纵深有限的紧凑设备空间。整体结构分为外框安装支架、红色注塑叶轮、中心轮毂三个核心部分，外框采用圆角方形一体化结构，四个边角预留标准化安装孔位，可直接适配市面主流机箱、机柜的预留安装位，无需额外定制转接支架，安装边界完全匹配常规120mm规格散热位的尺寸要求，安装时仅需通过四颗标准螺丝即可完成固定，拆装维护十分便捷。叶轮采用七片大后掠角弧形叶片设计，叶片曲面经过流体力学优化，在旋转过程中可以更顺滑地切割气流，减少叶片表面的气流分离与湍流涡旋产生，既能够提升有效送风效率，也能降低气流脉动带来的旋转噪音，兼顾散热性能与使用静音需求。中心轮毂采用大直径圆弧过渡设计，既可以为内部驱动电机提供充足的安装容纳空间，也能引导中心区域气流平滑向叶片区域过渡，减少中心区域的气流死区，提升整体风道的送风均匀性。外框内侧设置环形导流风罩，能够约束叶轮甩出的气流沿轴向定向送出，避免气流向外逸散导致的风量损失，进一步提升送风距离与有效散热范围。设计过程中重点平衡了风量、风压与运行噪音三者的关系，叶片的倾斜角度、叶尖与外框的间隙都经过反复校核，既保证足够的风压克服机箱内部防尘网、板卡的阻挡阻力，也将运行噪音控制在人耳舒适的区间内，适配办公场景、工业车间等不同使用环境的需求。
