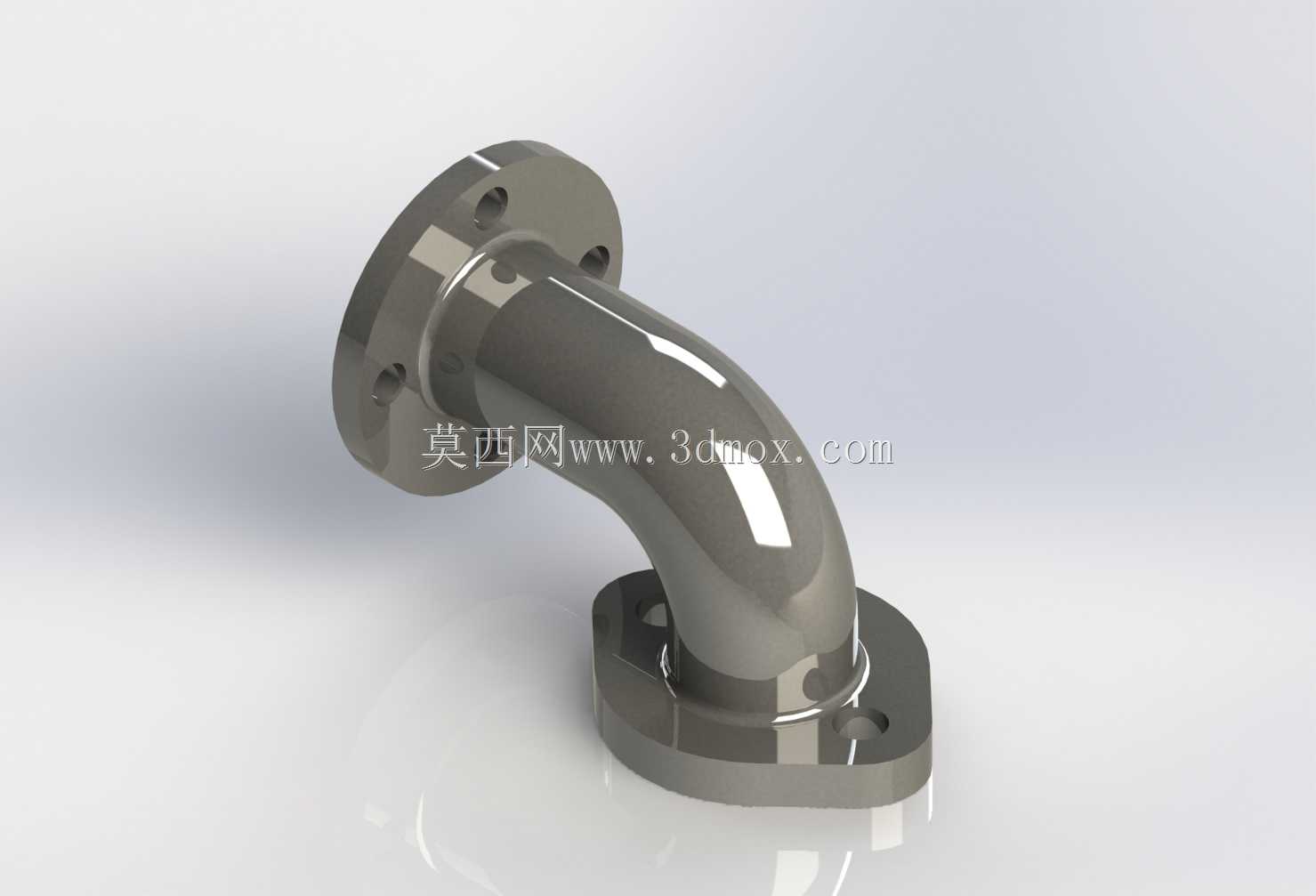

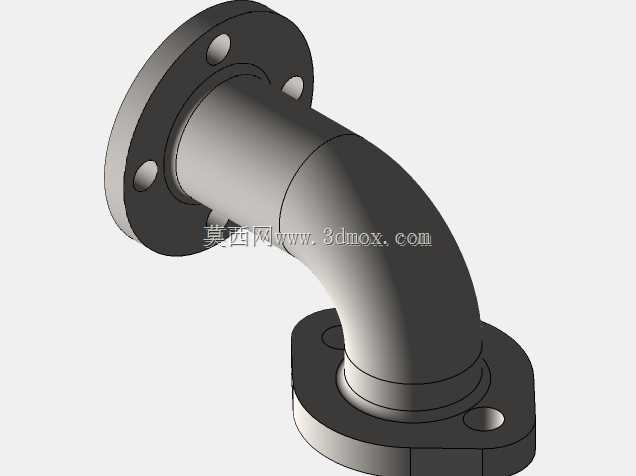

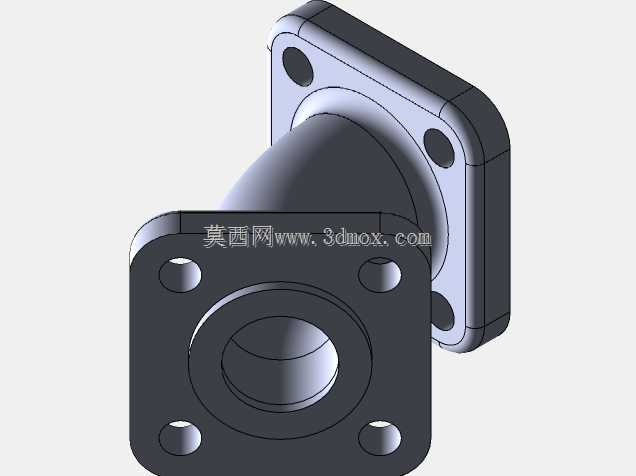

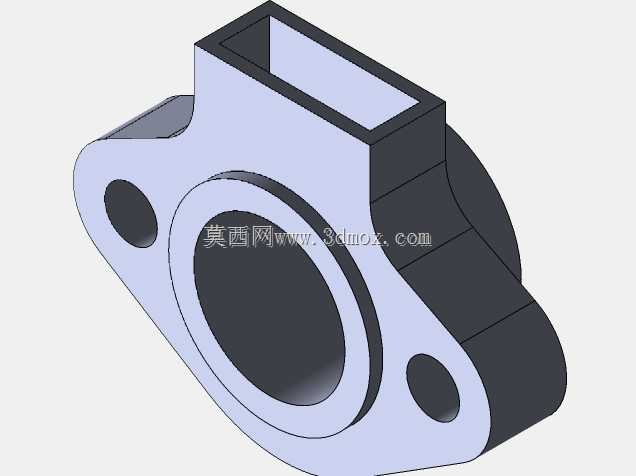

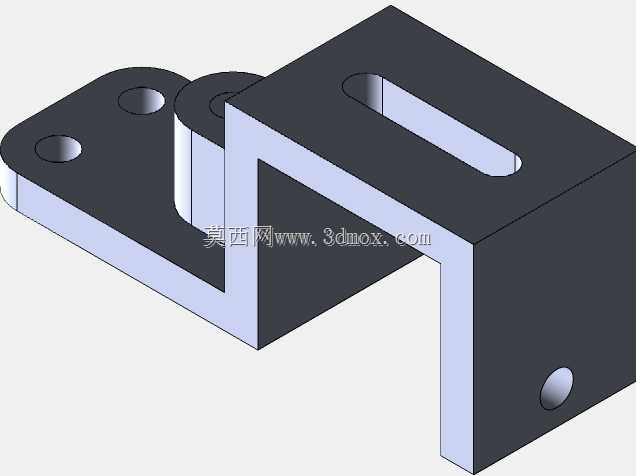

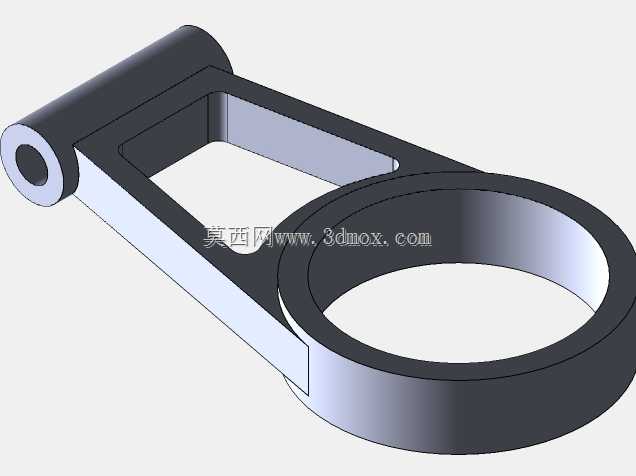

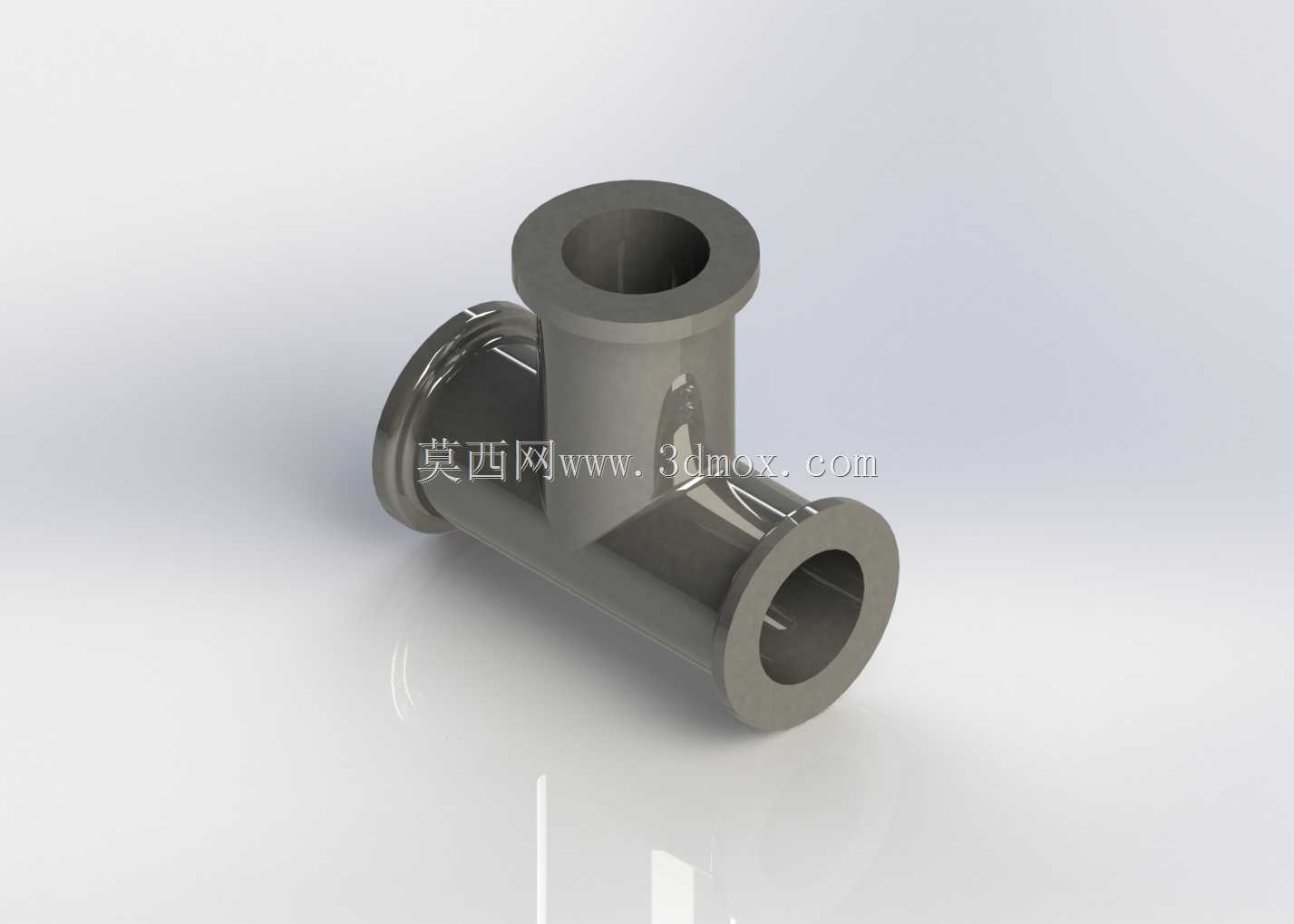

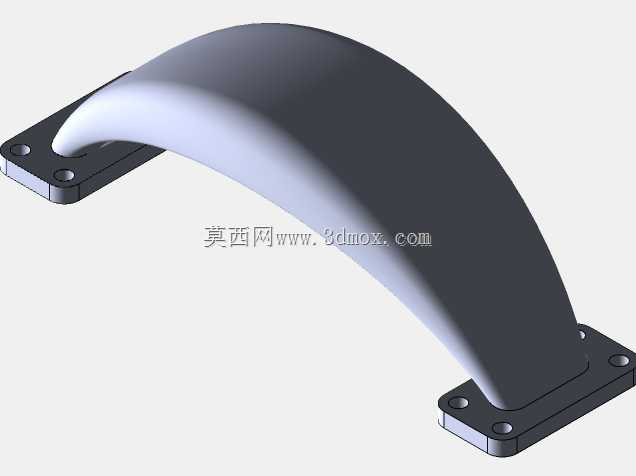

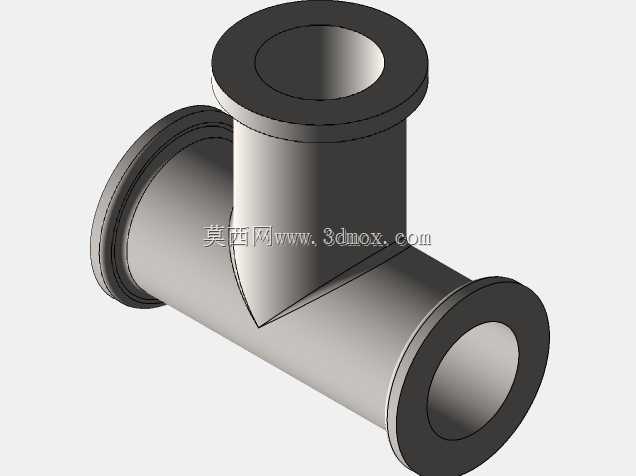

双法兰90度弯管接头结构设计

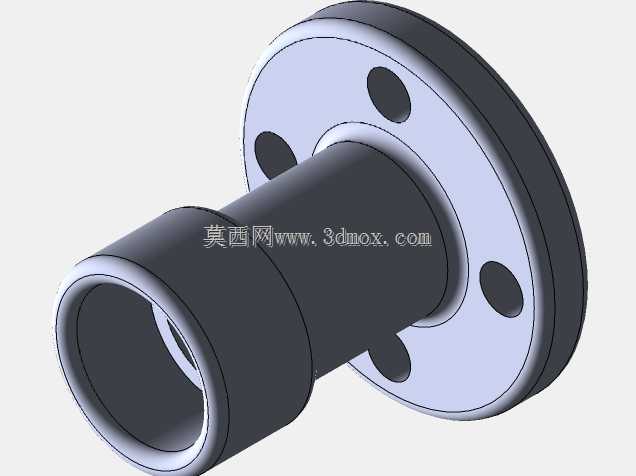

现场管路布设中，直角转向位置的接头常出现密封失效、流阻过大、安装对位偏差的问题，这款双法兰弯管接头的结构设计，恰好针对这些现场痛点做了针对性的加工适配优化。弯管段的曲率半径没有采用常规等径弯头的标准取值，而是结合两端法兰的安装孔位做了偏移调整，既保证管路内部流体转向时的紊流区域控制在最小范围，也让两端法兰的螺栓孔位在安装时不会和相邻管路的固定件发生空间干涉。两端法兰的密封面做了微凸的止口设计，和常规平法兰相比，不需要额外加装定位销就能在对接时自动找正，加工时止口的公差带控制在h7级别，既不会因为过盈量太大导致装配时橡胶垫片被挤裂，也不会因为间隙过大出现高压下的密封渗漏。弯管和法兰的衔接位置没有采用直角焊接的结构，而是做了渐变的圆弧过渡，一方面减少了焊接后的应力集中点，避免管路长期受流体脉冲压力时在焊缝位置出现开裂，另一方面也让流体经过转角时不会在死角位置残留介质，针对有清洁要求的管路场景，不需要额外做内部抛光就能减少残留堆积。法兰盘上的安装孔做了微小的长圆余量设计，不是完全的等径圆孔，现场安装时如果相邻管路的法兰孔位存在小范围的加工误差，不需要重新扩孔就能完成螺栓穿装，降低现场施工的修正成本。弯管的管壁厚度从法兰端到弯管中段做了渐变减薄，法兰端因为要承受螺栓的锁紧压力，壁厚保留足够的刚性避免锁紧时法兰变形，弯管中段的壁厚适当减薄，在满足耐压要求的前提下降低整体重量，也减少了加工时的材料损耗。法兰背面和弯管衔接的位置做了下沉的避空槽，焊接时焊渣不会堆积在法兰密封面的背侧，后续做表面防腐处理时也不会存在处理不到位的死角，提升零件在潮湿工况下的抗锈蚀能力。
