带多级减速结构的舵机式伺服驱动装置

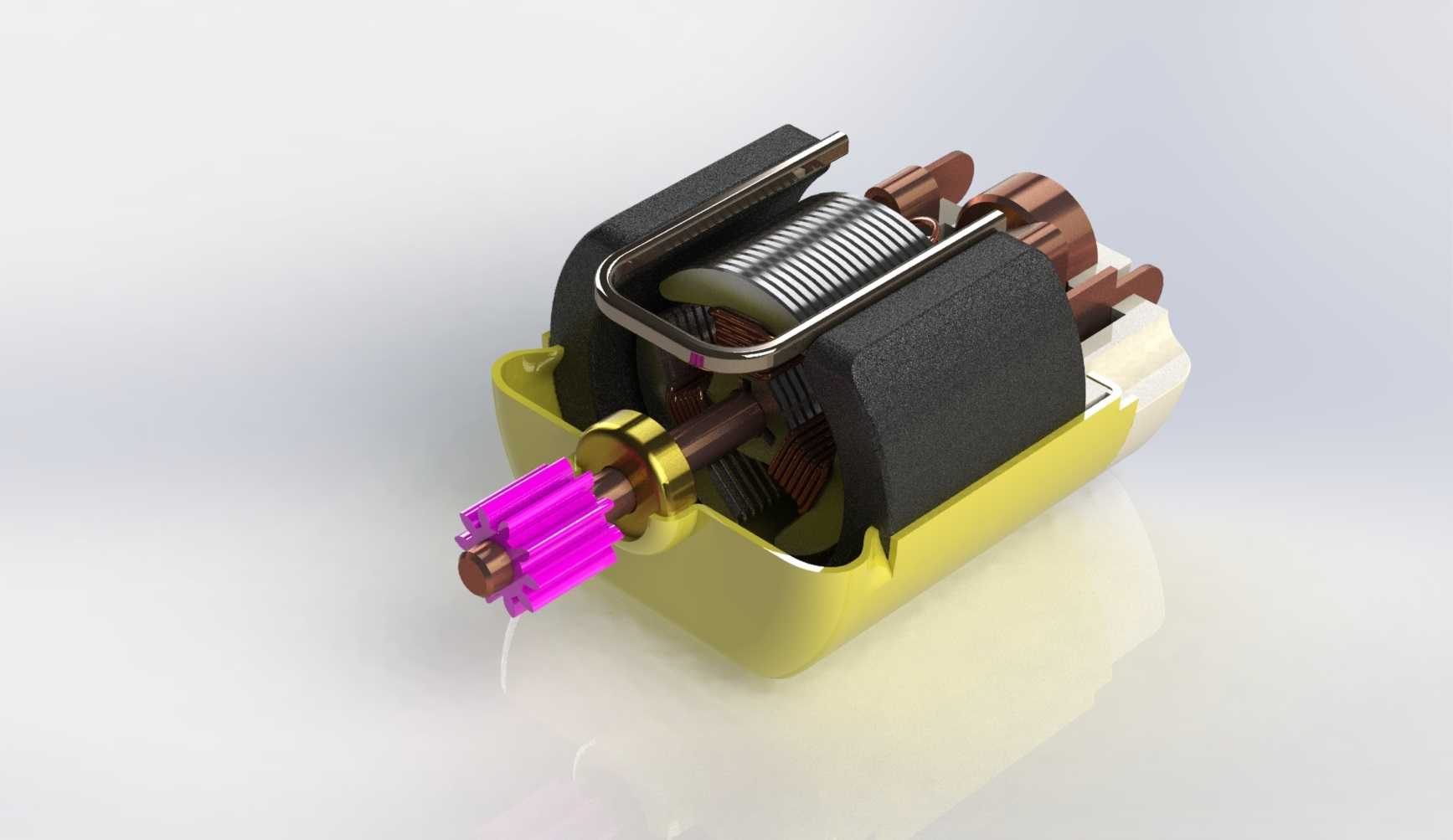

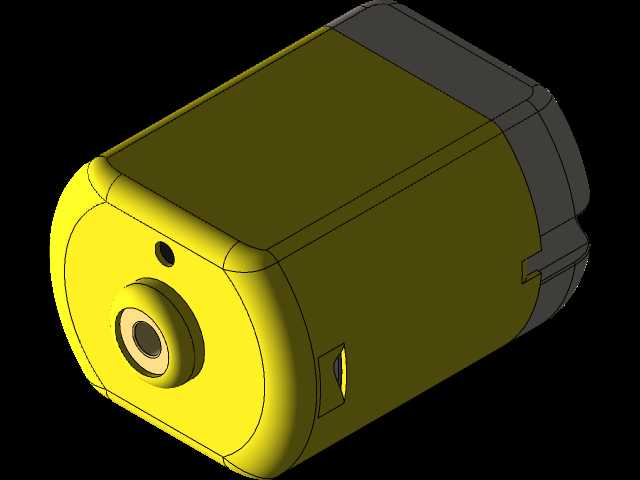

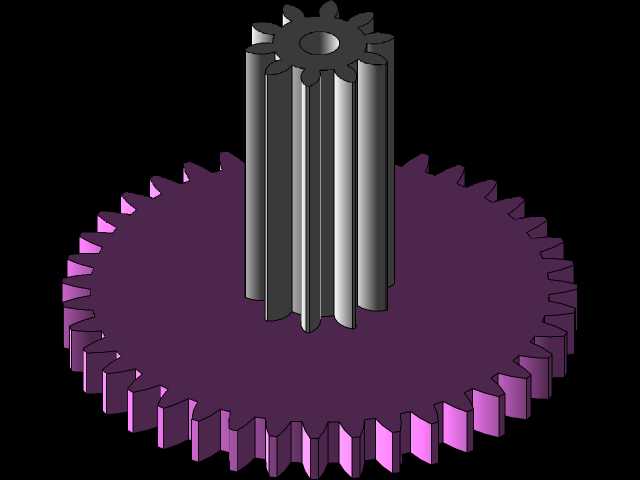

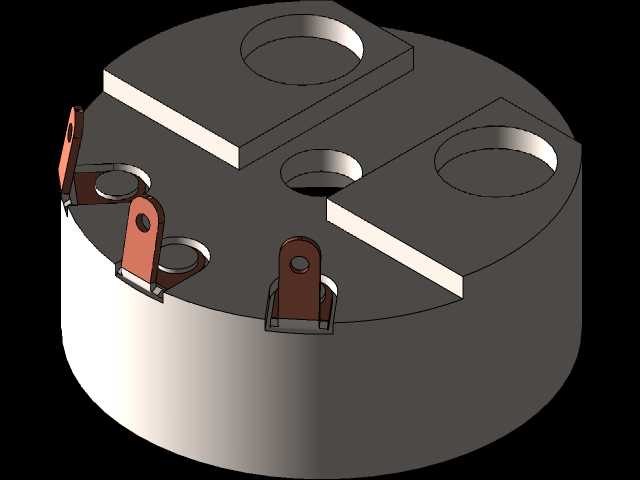

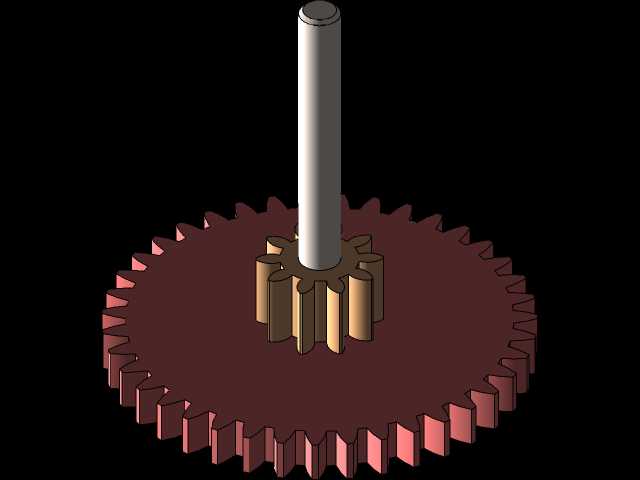

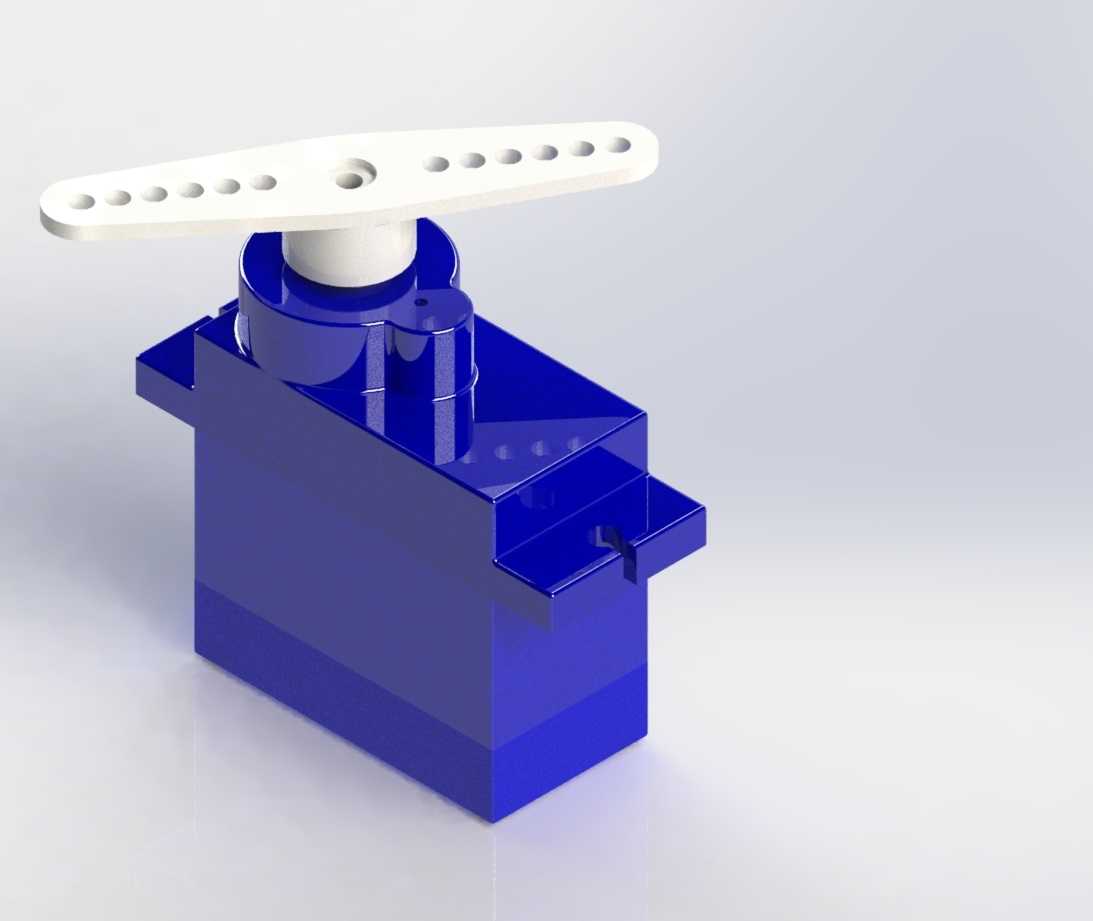

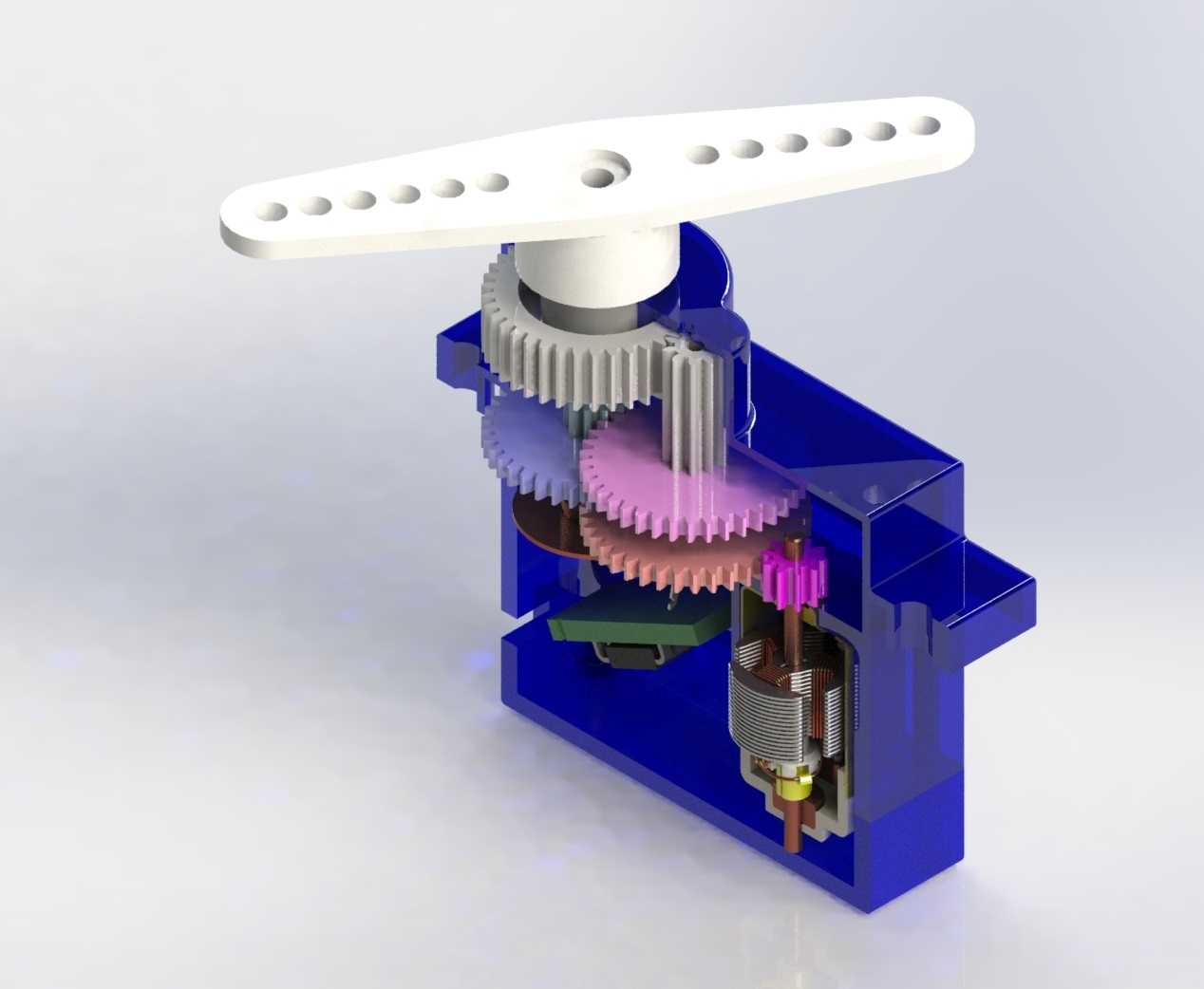

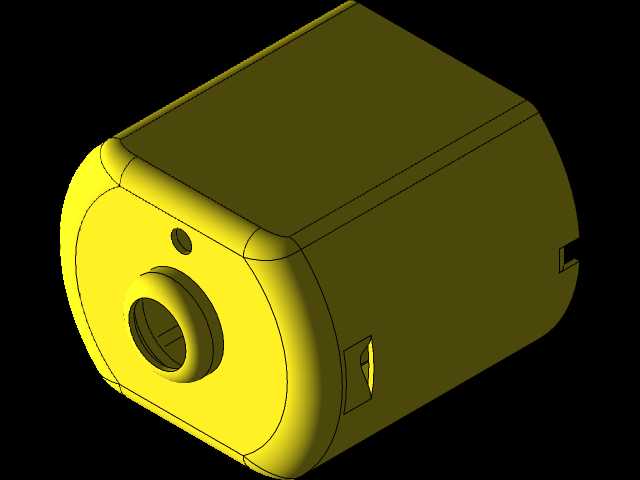

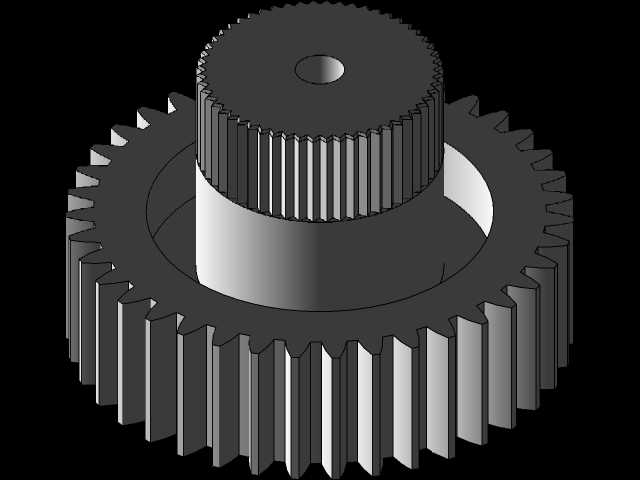

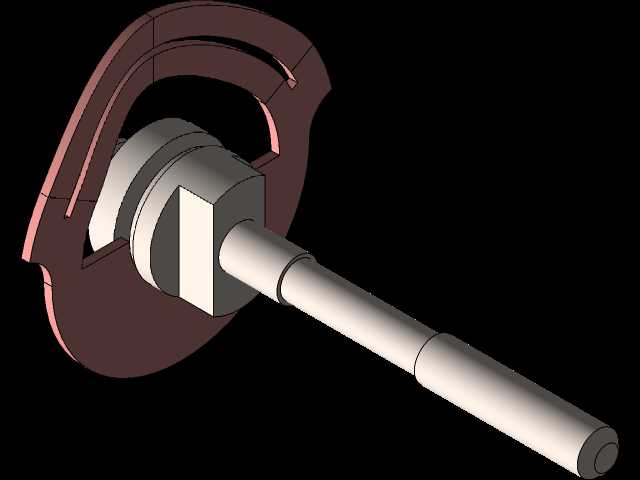

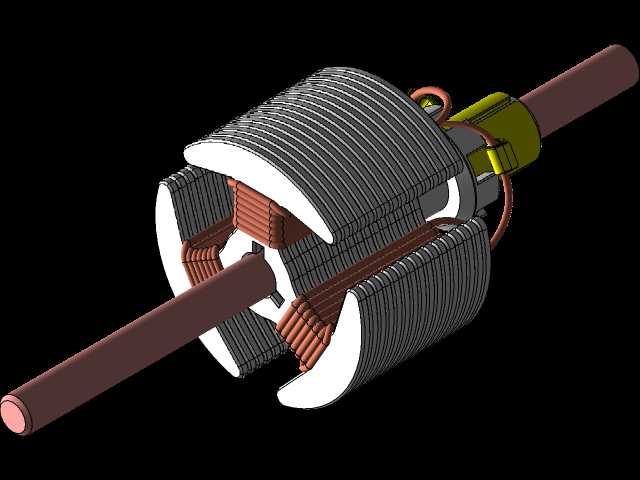

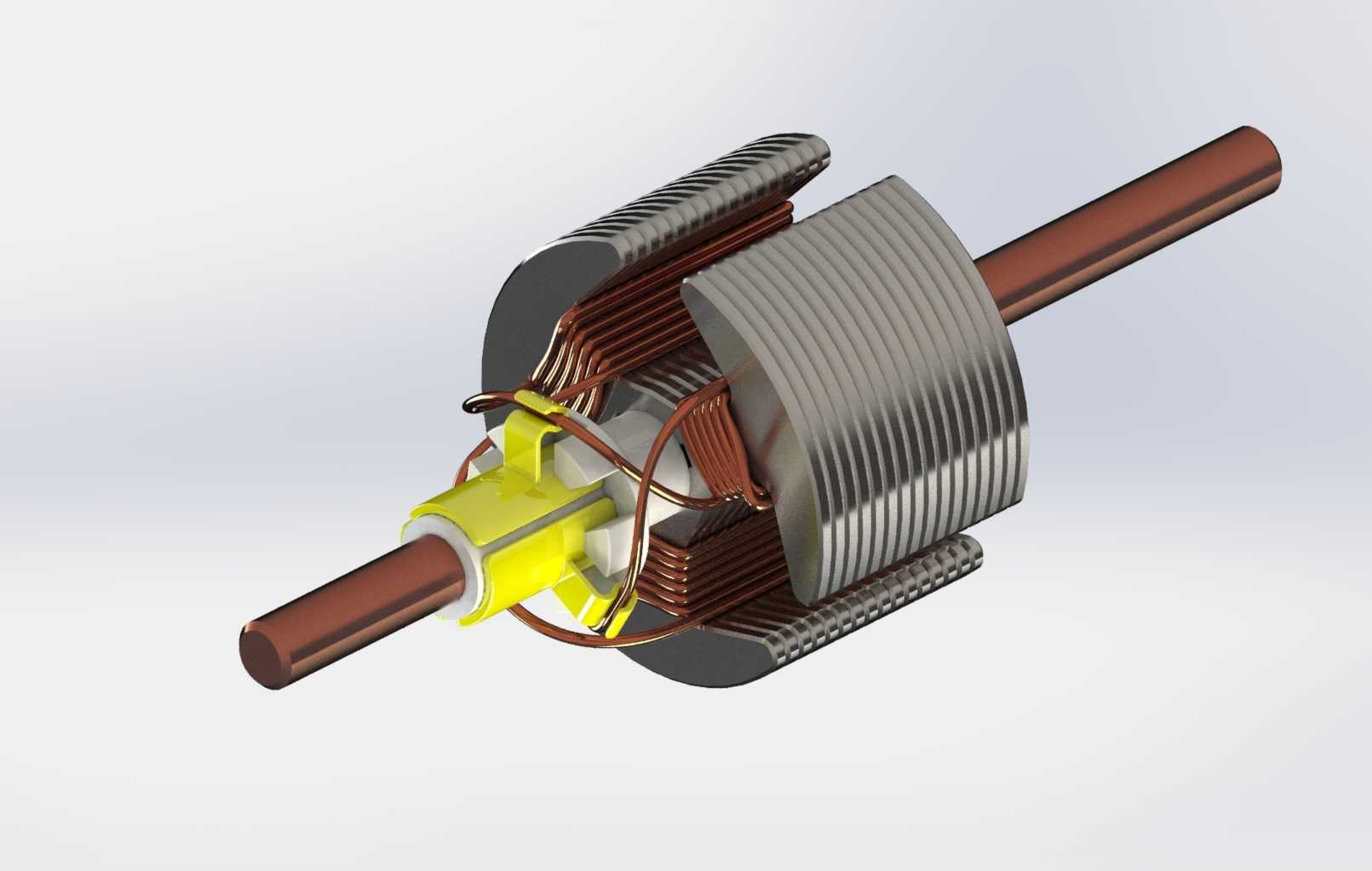

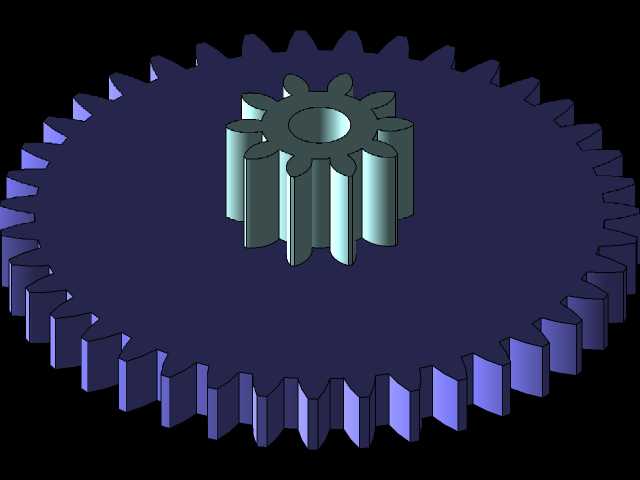

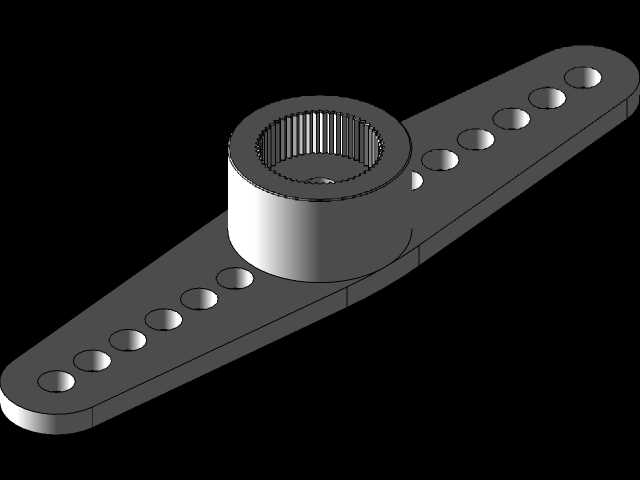

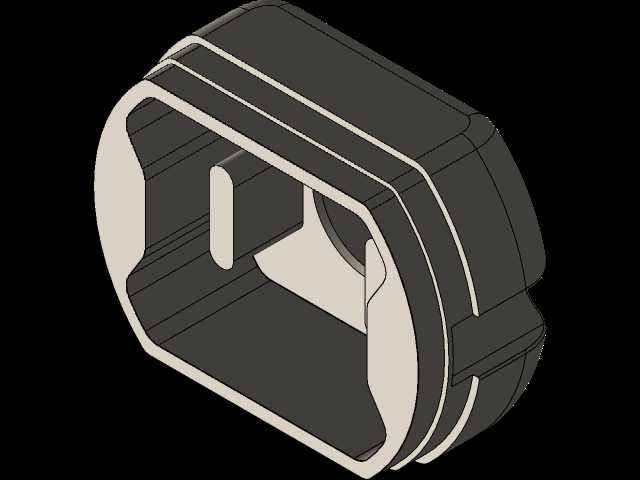

这款舵机形态的伺服驱动装置，是小型运动控制场景中应用极为广泛的执行部件，常见于航模舵面控制、小型机器人关节驱动、智能小车转向调节、自动化设备点位执行、3D打印送料机构调节、智能家居电动部件驱动等场景，能够精准接收控制信号输出指定角度的转动动作，实现位置、速度的闭环控制，相比普通直流电机具备更高的控制精度与扭矩输出能力，可在低转速下提供足够的驱动力矩，适配各类需要精准角度调节的轻负载运动场景。该装置采用多级圆柱齿轮减速的传动结构设计，输入端为小型直流驱动单元，通过四级不同齿数的渐开线圆柱齿轮逐级减速，将驱动端的高转速低扭矩输出转化为输出轴端的低转速高扭矩输出，各级齿轮采用不同材质配色区分，既能够直观展示传动路径，也在设计阶段匹配了不同齿轮的受力特性，高速级齿轮采用耐磨材质降低长时间运转的磨损量，低速级齿轮采用高强度材质承受更大的传动扭矩，齿轮啮合间隙经过合理设计，既保证传动顺畅无卡滞，又尽可能降低回程间隙带来的控制误差，提升位置控制的精准度。装置的外壳采用半透明深蓝色结构设计，既能够直观展示内部的传动结构布局，也为内部组件提供足够的防护，避免外界灰尘、杂物进入齿轮啮合区域影响传动稳定性，外壳侧面预留了标准的安装凸耳与安装孔位，可直接适配市面上通用的舵机安装支架，无需额外定制安装结构，输出端采用标准的一字型摇臂结构，摇臂上均匀排布了多个连接孔位，可根据实际负载的连接需求选择不同的孔位安装，调整输出力臂的长度，适配不同的扭矩与行程需求。在设计过程中，整体结构充分考虑了安装边界与尺寸兼容性，整体外形尺寸符合通用微型舵机的安装规范，可直接替换同规格的传统舵机产品，内部的驱动单元与减速齿轮组采用同轴错位布局，在有限的外壳空间内最大化利用内部容积，在保证结构强度的前提下尽可能压缩整体体积，降低装置的安装占用空间，输出轴的轴向与径向定位经过优化，能够承受一定的径向负载，避免摇臂受侧向力时出现轴体偏移或卡滞问题，内部的电位器检测组件与输出轴直接联动，能够实时反馈输出轴的转动角度，配合外部控制电路实现精准的位置闭环控制，保证输出角度的准确性，整体结构装配逻辑清晰，各部件定位准确，既满足实际生产装配的工艺要求，也能够直观展示伺服舵机的内部传动与工作原理，可用于相关产品的结构设计参考、教学演示以及二次开发基础结构使用。
