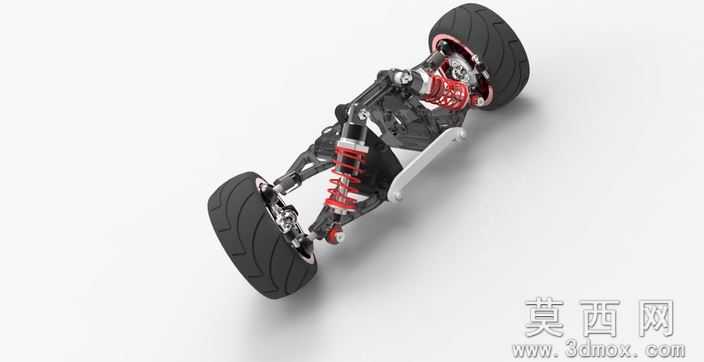

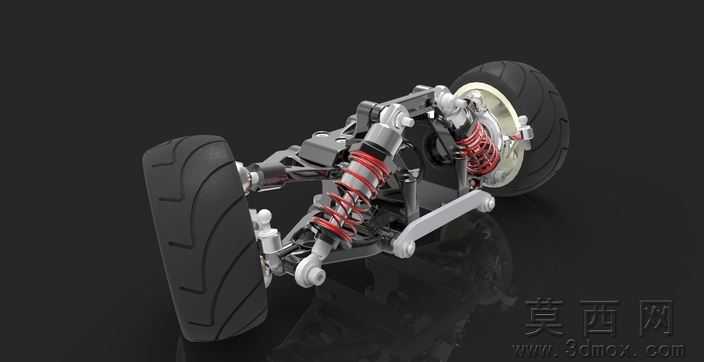

汽车前轴悬架Inventor三维结构模型

本模型为汽车前轴独立悬架结构三维模型，完整还原了双轮前悬的全部机械构造，建模过程严格参考真实悬架的设计逻辑开展：首先以转向节的安装定位基准为核心，依次完成下摆臂、减震器总成、转向横拉杆、轮毂轴承单元、车轮总成的零件建模，再按照实车装配约束完成总装配合，全程严格遵循机械装配的同轴、面贴合、运动自由度限制规则，确保各部件的运动关系与真实悬架完全一致。参数设计层面，模型还原了悬架的关键几何参数：减震器安装倾角、下摆臂摆动行程、转向拉杆内倾角、主销后倾角均参考民用小型车辆的通用设计值设定，螺旋弹簧的线径、圈数、刚度参数匹配减震器阻尼特性，车轮的轮辋直径、轮胎扁平比、转向节安装孔位均符合常规乘用车的通用规格，可直接用于悬架运动学仿真分析。渲染材质层面，模型针对不同零件匹配了对应材质属性：减震器筒身采用阳极氧化金属材质，螺旋弹簧采用红色喷塑弹簧钢材质，下摆臂采用锻造铝合金哑光金属材质，转向横拉杆采用镀锌钢材材质，轮胎采用黑色哑光橡胶材质，轮辋采用亮面铝合金材质，刹车盘采用灰铸铁材质，刹车卡钳采用红色烤漆金属材质，渲染效果清晰区分各部件结构，直观展现悬架的装配层次。结构原理层面，该前轴悬架为麦弗逊式独立悬挂结构，行驶过程中车轮受路面冲击时，下摆臂绕车身安装点摆动，压缩螺旋弹簧并通过减震器阻尼吸收冲击能量，转向横拉杆拉动转向节实现车轮转向动作，减震器与弹簧的同轴布置可有效过滤路面颠簸，同时保证车轮定位参数在跳动过程中保持在合理范围，兼顾行驶舒适性与操控稳定性。软件兼容层面，本模型基于Autodesk Inventor2012版本创建，包含完整的零件建模特征与装配约束关系，可直接在Inventor2012及以上版本中打开编辑，也可导出为STEP、IGS等通用三维格式，兼容SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件，无需额外修复即可开展后续的仿真、出图、二次设计工作。研发教学应用层面，该模型可作为汽车底盘构造教学的直观演示教具，帮助学习者理解前悬架的组成结构与运动原理，也可用于汽车相关专业的课程设计、毕业设计参考，还可作为民用车辆底盘研发的基础参考模型，帮助设计人员快速验证悬架布置方案、开展运动干涉检查与动力学仿真分析，缩短前期研发的建模周期。
