带太阳能板的创意导水装置设计作品

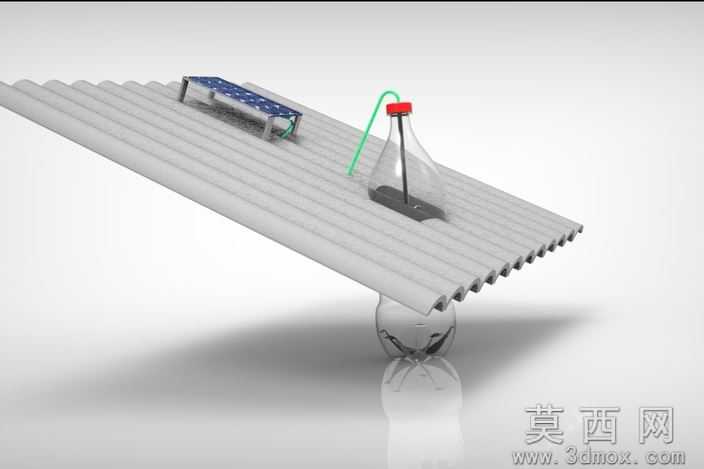

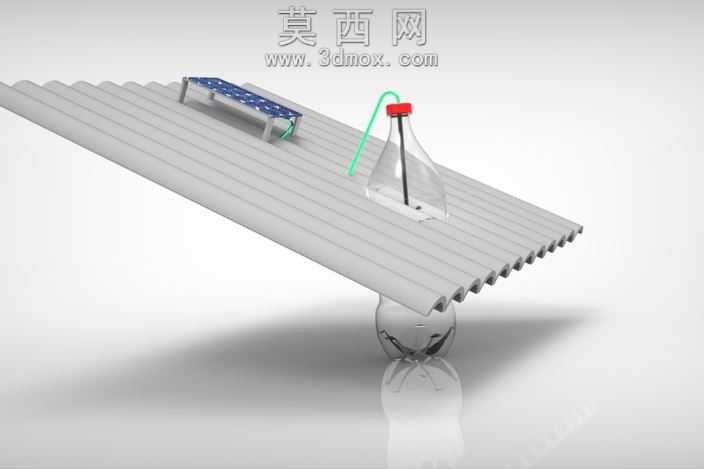

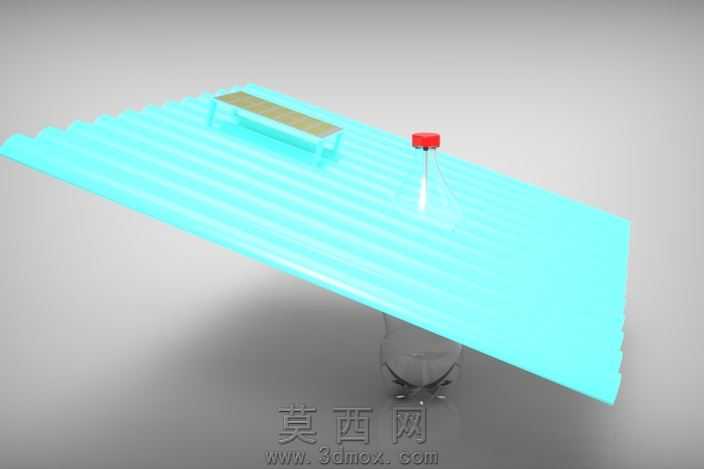

本作品采用SolidWorks进行全参数化三维建模，整体围绕趣味导水功能展开结构设计，建模过程中优先保证各部件的装配合理性与尺寸匹配度，避免出现干涉问题。首先搭建波纹承载板主体，通过线性阵列特征快速生成等距排布的波纹凸起结构，对板体边缘做圆角过渡处理，还原真实波纹板材的质感与形态，板体下方设置球形支撑结构，通过球面接触实现板体的平稳承托，同时在支撑件表面刻画卡通表情细节，增添作品的趣味性。承载板上方分别布置太阳能板组件与导水瓶结构，太阳能板部分先构建矩形板状基体，表面通过分割线划分出光伏电池单元区域，添加蓝色半透明材质模拟光伏板的视觉效果，底部设置简易支架将太阳能板倾斜固定在波纹板上，匹配真实光伏组件的安装角度。导水瓶部分采用旋转凸台特征构建瓶身主体，瓶身设计为上窄下宽的锥形轮廓，瓶口处设置红色瓶盖结构，瓶盖预留穿孔供导水管穿过，瓶内插入黑色汲水竖管，连接外置的浅绿色弯曲导水管，导水管通过扫掠特征生成，调整弯曲弧度使其自然延伸至波纹板上方，还原输水路径的形态。材质渲染阶段，波纹承载板赋予浅灰色哑光塑料材质，调整粗糙度参数模拟硬质工程塑料的磨砂质感；太阳能板表面添加高透玻璃层材质，设置轻微反射效果提升真实感；导水瓶采用高透明PET材质，调整折射参数让瓶身呈现通透的视觉效果，可清晰观察到内部的汲水管结构；红色瓶盖赋予亮面塑料材质，浅绿色导水管采用半透明软胶材质，区分不同部件的材质属性。灯光布置采用三点布光法，主光源从斜上方照射打出主体阴影，辅助光源补亮暗部细节避免死黑，添加地面反射效果让球形支撑呈现自然倒影，提升整体渲染图的立体感。设计思路上跳出常规工业产品的严肃感，将实用导水结构与趣味摆件属性结合，太阳能板的加入为后续拓展小型输水动力功能预留了安装位置，各部件结构简单易加工，既可以作为创意结构演示教具，也可作为桌面趣味摆件，建模过程中所有特征均保留参数化历史记录，方便后续调整瓶身尺寸、波纹板规格、导水管弯曲角度等参数，适配不同的使用场景需求。
