配重式两米便携非固定天线支撑装置

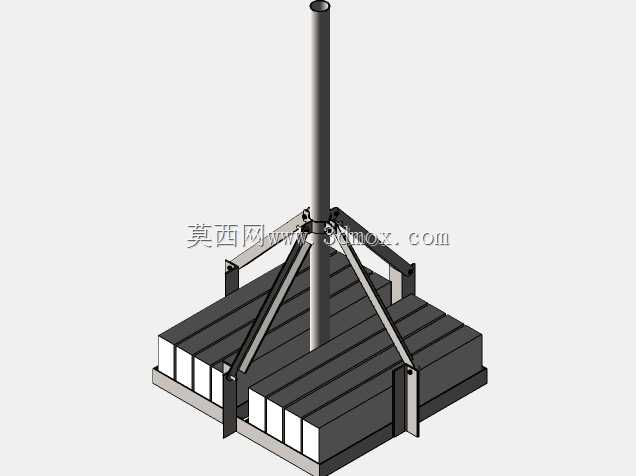

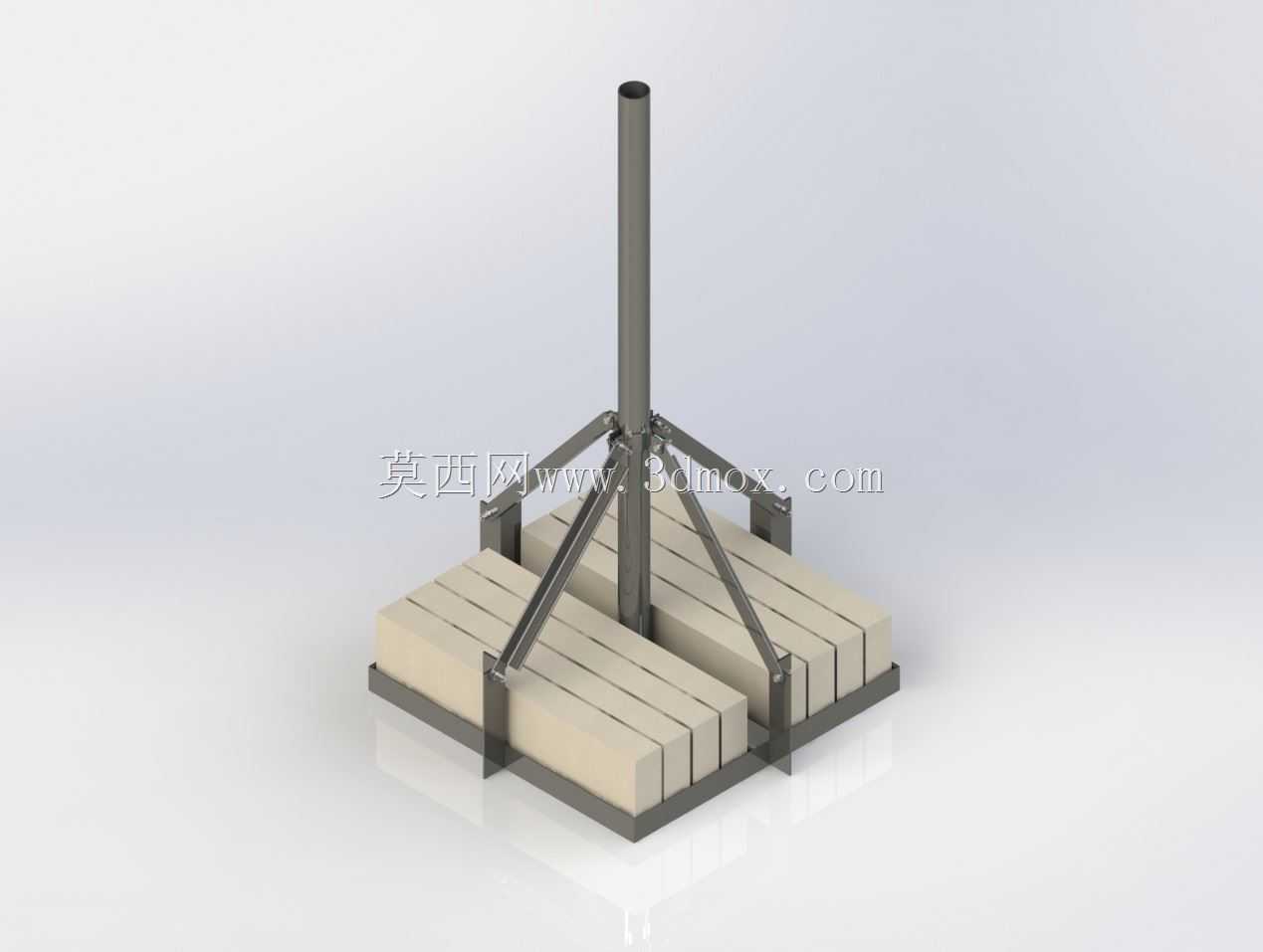

这款非固定天线支撑装置，主要面向临时通讯布控、应急信号补点、户外临时作业点位的天线架设场景，尤其适用于不允许破坏地面结构、无法做预埋基础的楼顶、硬化广场、临时活动场地等区域，解决了传统固定天线杆施工周期长、拆装成本高、场地适配性差的痛点。装置整体高度为两米，刚好适配多数小型通讯天线、信号放大天线的架设高度要求，既能够避开地面低矮遮挡物保证信号收发效率，又不会因为过高导致风阻过大提升配重负载要求。整体结构采用模块化快装设计，核心由竖向主杆、三角斜撑支架、配重承载底座三部分组成，竖向主杆为标准圆形管材，顶部预留通用天线安装接口，可适配多数常规小型通讯天线的安装尺寸，杆身设置的环形卡箍是整个支撑结构的受力衔接点，三根斜向支撑从卡箍位置均匀向外延伸到底座框架的三个角点，形成稳定的三角受力结构，能够将主杆受到的水平风荷载均匀分散到底座整体，避免主杆局部受力弯折。底座采用框架式敞口设计，不需要额外预制混凝土基础，可直接现场取用标准混凝土配重块进行填充压载，框架的限位结构能够牢牢卡住配重块，避免配重块在外力作用下移位滑脱，整个装置不需要打孔、浇筑等固定工序，仅需摆放到位、装填配重、拼接杆件即可完成架设，拆装全程不需要大型设备，两到三名作业人员短时间内即可完成部署或转场。设计过程中充分考虑了户外使用的受力特性，三角支撑结构相比单杆支撑抗侧翻能力提升数倍，所有金属构件均做了防锈防腐处理，能够适应户外日晒雨淋的使用环境，底座的外轮廓尺寸经过精准核算，在保证配重承载量足够的前提下尽可能压缩占地面积，不会占用过多场地空间，同时框架边缘做了钝化处理，避免搬运安装过程中划伤作业人员。这种非固定的设计思路，让天线架设不再受场地条件限制，既能够满足临时场景的快速部署需求，也可作为固定点位天线的备用支撑方案，在应急通讯保障、临时活动信号覆盖、短期户外作业通讯支撑等场景下都能发挥稳定的支撑作用。
