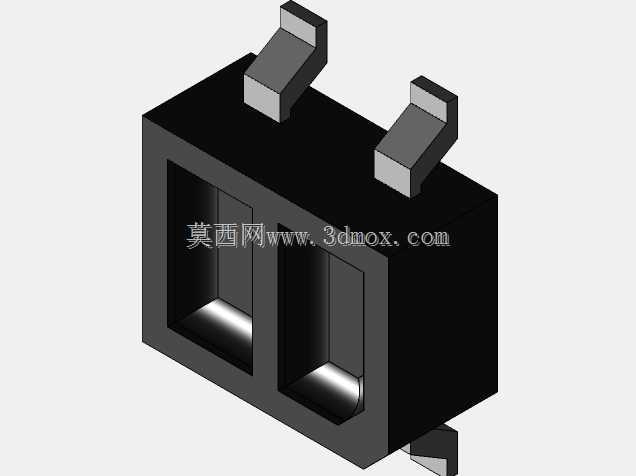

双槽贴片式红外传感封装基座结构

这款双槽贴片式基座是面向光电传感领域开发的核心承载结构，主要应用于消费电子、工业测控、智能家居设备中的红外对射传感、光电耦合信号传输场景，作为红外发射与接收芯片的承载封装载体，为内部光电器件提供精准的对位支撑、物理防护与电路连接通路。在实际设备运行中，该基座承担着固定光电器件位置、隔绝外界杂散光干扰、传递电信号的核心作用，双独立槽体的结构设计可分别容纳发射端与接收端芯片，避免两端信号出现串扰，同时为内部光学透镜、滤光片的安装预留精准的定位空间，保障光信号传输路径的同轴度与稳定性。从设计思路来看，这款基座采用对称式双腔体布局，四个向外延伸的鸥翼型贴片引脚分别对应两个槽体的正负极连接，引脚的弯折角度与焊盘尺寸完全符合表面贴装工艺的通用标准，可直接适配高速SMT生产线的回流焊工艺，无需额外定制治具即可完成批量焊接。基座主体采用耐高温工程塑料注塑成型，槽体内部的台阶结构可对芯片安装高度进行限位，确保芯片感光面与外部光路的高度差控制在合理范围内，槽壁的哑光黑色处理可吸收内部漫反射光线，减少光信号的无效损耗与串扰。在外形尺寸与安装边界上，该基座整体为矩形扁平结构，长宽尺寸适配常规0805以上规格的贴片元件安装空间，引脚外伸长度与焊盘搭接量符合IPC表面贴装设计规范，安装后整体高度低于2mm，可适配超薄型电子设备的内部堆叠需求，引脚的共面度公差控制在0.1mm以内，可有效避免焊接过程中出现虚焊、立碑等工艺缺陷，基座底部的平整设计可与PCB板面完全贴合，提升焊接后的结构强度与长期使用的抗振动性能。
