日产直列六缸涡轮歧管密封法兰结构

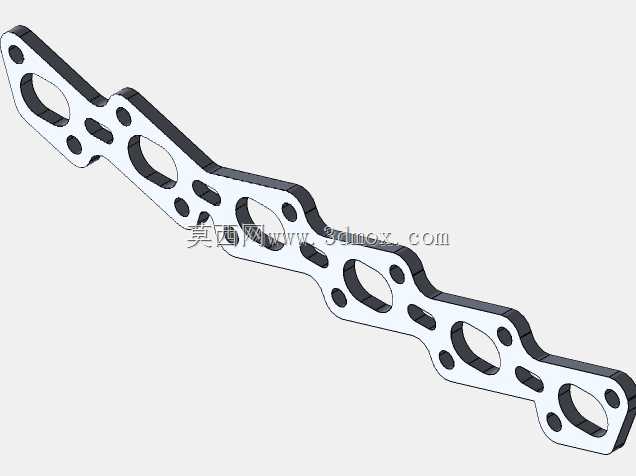

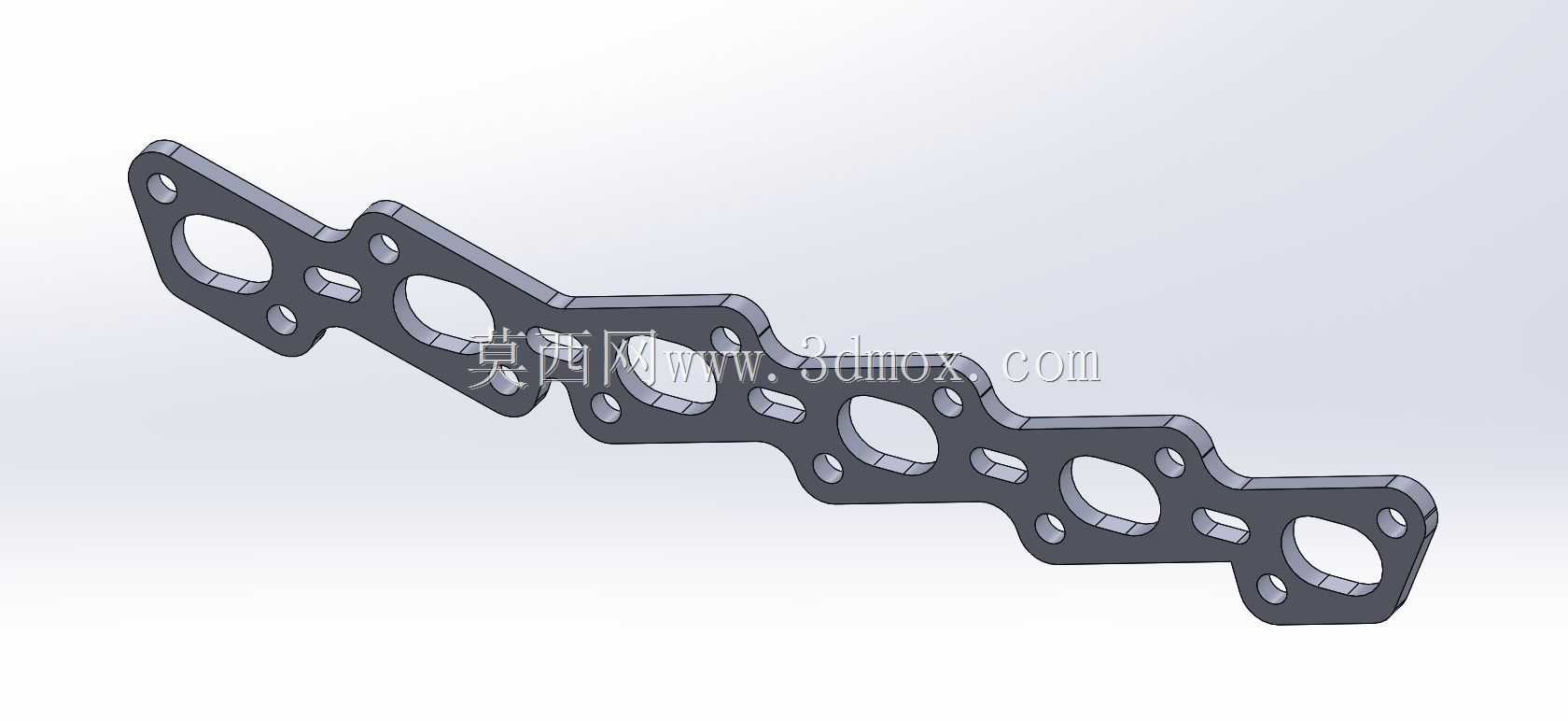

这款法兰件是适配直列六缸涡轮增压发动机排气侧的核心密封连接件，主要应用在民用性能车的动力总成排气系统中，承担着涡轮进气侧与排气歧管出口端的对接密封功能，是涡轮增压车型排气通路中不可缺少的连接部件。在实际装车场景中，该法兰安装在排气歧管的出气端面，另一侧对接涡轮壳的进气入口，工作时需要持续承受排气冲程排出的高温高压废气，既要保证连接位置的气密性，避免高温废气泄漏影响涡轮做功效率、引发舱内安全隐患，也要为两个对接部件提供精准的定位基准，抵消发动机运行过程中产生的振动，避免连接位置出现松旷、位移。从功能特性来看，该法兰采用一体化长条式成型结构，沿长度方向均匀排布六个圆形主通孔，对应直列六缸发动机的六个排气道出口，能够让各缸排出的废气以最小的流动阻力汇入涡轮进气腔，减少排气紊流带来的涡轮迟滞问题；主孔周边交错布置的多组小圆孔为螺栓安装过孔，孔位的排布经过受力校核，能够让法兰压紧力均匀分布在整个密封面上，避免局部压力不足导致的密封失效，同时也能平衡不同位置的热胀冷缩量，减少发动机热机状态下法兰的形变翘曲。设计过程中，首先根据发动机排气歧管的端面轮廓确定法兰的整体外形边界，完全贴合歧管与涡轮壳的对接面形状，避免多余结构占用发动机舱内的有限布置空间；密封面的平面度公差按照高温密封件的要求设定，保证配合面能够完全贴合密封垫片，杜绝废气渗漏；安装孔的位置度严格匹配两端部件的螺纹孔坐标，确保现场装配时能够顺利对位，无需额外修磨即可完成安装。外形尺寸上，法兰整体为细长等宽结构，长度完全覆盖六缸排气道的排布总宽度，厚度根据排气系统的承压要求设定，既保证足够的结构强度承受螺栓压紧力与排气压力冲击，又不会过度增加排气系统的总重量；所有安装孔的中心距、孔径都严格匹配对接部件的安装边界，边缘的异形轮廓完全避让周边的发动机附件、管线固定位，装车后不会与周边零部件产生运动干涉，适配对应机型的原厂安装位，可直接用于排气系统的组装、维修替换以及性能改装场景的涡轮对接作业。
