车载CBS空调400mm规格结构设计

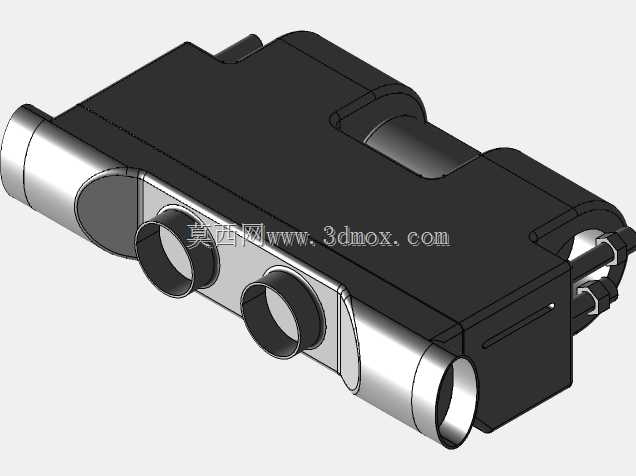

这款车载CBS空调结构，主要适配乘用车辆、商用工程车辆的驾乘舱温控调节场景，是车辆空调系统中负责气流分配、冷热交换输出的核心集成部件，直接对接车辆空调循环风道，为驾乘空间提供制冷、制热、新风输送的功能支撑，解决封闭驾乘空间的温度调节、空气流通需求，适配不同车型的风道布局安装要求。从功能特性来看，该结构采用多接口风道设计，主体设置多组不同口径的圆形风道接口，可分别对接主驾送风、副驾送风、后排送风、除雾送风等不同支路的风道管路，能够实现多区域独立送风的气流分配需求，主体外壳采用密封式腔体设计，可避免风道漏风、冷热气流损耗的问题，两端的大口径接口用于对接空调主机的冷热风输出端，侧面的中小口径接口负责将调节好温度的气流输送到车内不同送风区域，接口边缘做了适配卡箍、密封胶圈的安装位设计，可保证管路连接后的密封性，减少送风过程中的风压损耗。从设计思路来看，该结构充分考虑车载安装的空间局限性，整体采用扁平化的卧式布局，主体外壳做了圆弧过渡处理，避免安装过程中与周边车辆线束、其他车载部件产生干涉，外壳的加强筋结构在保证腔体结构强度的同时，尽可能降低部件自身重量，符合车载部件轻量化的设计要求，接口的位置排布充分适配车辆仪表台内部的常规走线、走管布局，不需要对车辆原有安装位做大幅改动即可完成装配。从尺寸与安装边界来看，该装置主体自身宽度为410毫米，算上两端用于对接固定的连接件结构，整体安装所需的总宽度为460毫米，安装时需要预留对应宽度的横向安装空间，同时要保证侧面各个风道接口的对接空间，避免管路弯折影响送风效率，安装位的固定点设置在主体外壳的侧面凸起结构上，可通过螺栓直接固定在仪表台内部的安装支架上，整体安装边界规整，没有多余的外凸结构，能够充分利用仪表台内部的狭长闲置空间，不会占用驾乘舱的有效使用空间，适配多数紧凑型、中型车辆的仪表台内部安装空间要求。
