LS系列微型断路器1P2P3P款结构设计

这款微型断路器主要面向民用住宅配电、小型工商业终端配电、工业设备末端回路保护等场景，是低压配电系统里承担末端电路通断与故障保护的核心元件，日常可用于照明回路、普通插座回路、小功率动力设备回路的过载与短路防护，当回路中出现电流超过额定阈值、线路短路等异常工况时，能够快速切断电路，避免线路过热起火、用电设备烧毁等安全事故，同时也可作为回路日常手动分合的操作元件，方便线路检修时的断电隔离操作。

在功能特性上，这款产品集成了负载感应的保护逻辑，能够精准识别回路中的电流变化，过载保护采用反时限动作特性，电流超出额定值越多，分断动作速度越快，既可以躲过电机类负载启动时的短时冲击电流避免误跳闸，也能在持续过载时及时切断回路；短路保护则采用瞬时动作机制，在短路故障发生的极短时间内即可完成分断，将故障影响范围控制在最小。操作手柄采用防滑纹理设计，分合位置有清晰的状态区分，合闸时手柄处于向上位置，分闸时处于向下位置，运维人员可以直观判断回路通断状态，外壳上预留的状态指示窗口也能辅助确认触头实际位置，避免假分闸带来的安全隐患。

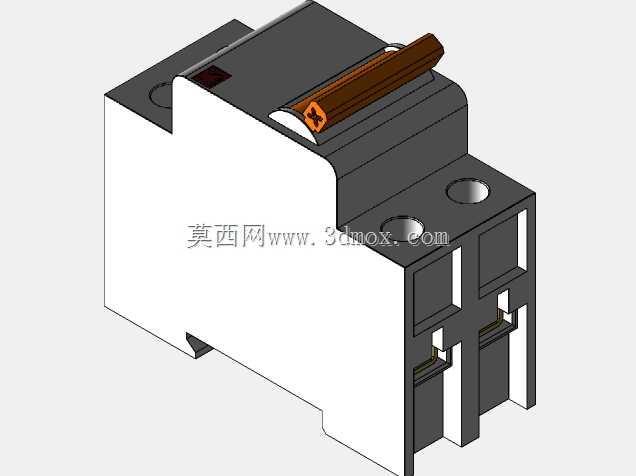

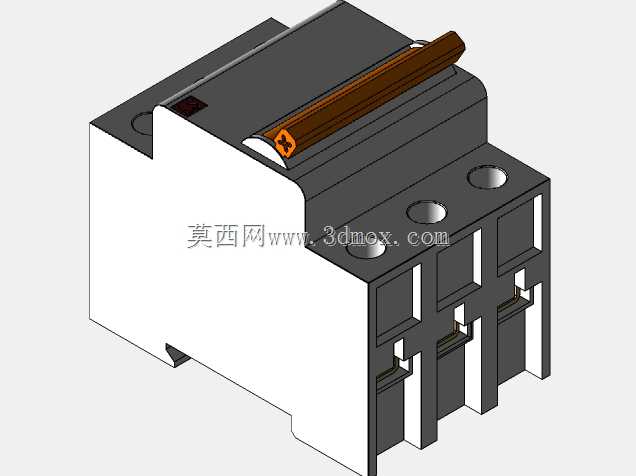

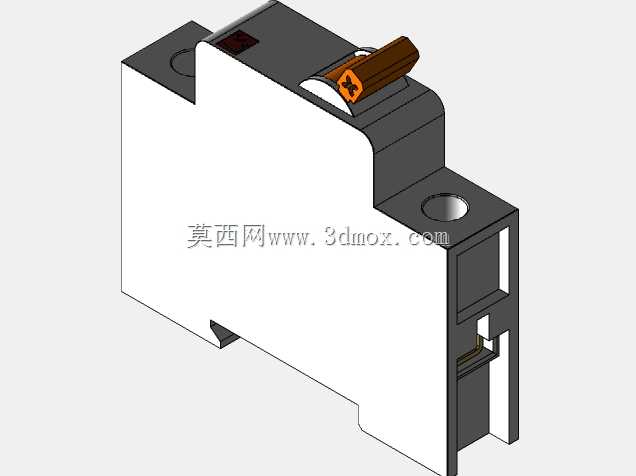

设计过程中优先考虑了终端配电的安装兼容性，整体外形采用标准导轨安装的模数化尺寸，单极宽度匹配通用DIN导轨的安装模数，多极拼装时可以通过联动机构实现各极同步分合，不管是1P单极用于单相火线保护、2P双极用于单相火零线同时分断，还是3P三极用于三相小功率回路保护，都能保持统一的安装尺寸边界，进出线端的接线端子位置、螺丝操作空间都做了优化，既适配常规的铜芯导线压接，也预留了足够的操作空间方便电工使用标准螺丝刀完成接线作业，安装时可以直接卡装在标准35mmDIN导轨上，不需要额外的固定配件，拆装维护都十分便捷。外壳部分采用高强度阻燃工程塑料，黑色的外壳材质具备良好的耐电弧、耐老化性能，即使在分断故障电流产生电弧的情况下，也不会出现外壳烧穿、引燃周边物料的情况，内部的触头系统、灭弧室结构都做了紧凑化布局，在有限的模数空间内保证了足够的灭弧能力，分断过程中产生的电弧能够被快速引导进入灭弧栅片切割熄灭，不会出现电弧外溢的情况，有效提升产品使用的安全系数。
