工业控制用紧凑型电气柜机架结构设计

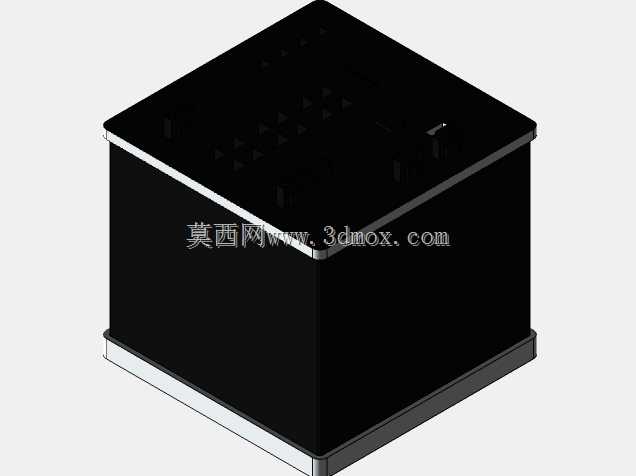

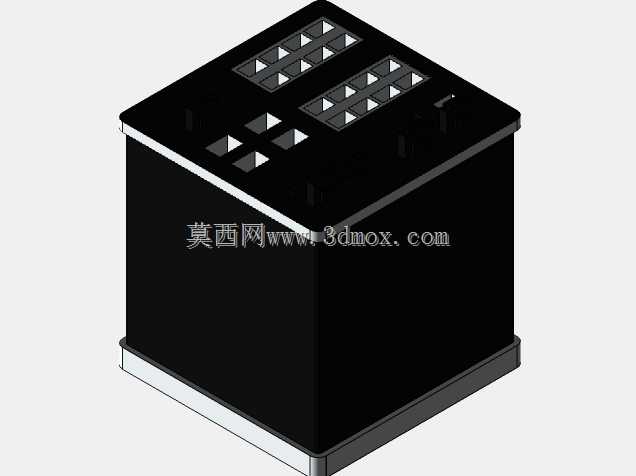

这款电气柜机架主要面向工业自动化控制场景设计，可作为各类生产现场电气控制回路、信号采集模块、低压配电元件的集成安装载体，适配离散制造产线、过程控制站点、小型成套设备配套等多种应用场景，能够在车间、设备旁、配电小间等常规工业环境下为内部电气元件提供可靠的结构防护与安装支撑。从实际用途来看，该机架作为电气柜体的核心承载结构，既需要承担内部安装的断路器、继电器、接线端子排、小型PLC模块等元件的重量，也需要为外部操作面板、顶部接线接口提供稳定的安装基准，同时兼顾日常运维的操作便利性与现场安装的适配性。在功能特性设计上，机架采用方正的封闭式立柜结构，底部设置加宽承托边条，既可以直接落地放置，也能通过底部预留的安装孔位与地面基座、设备安装平台完成固定，避免现场运行过程中出现移位、晃动问题；顶部预留多组阵列式接口安装位，可根据实际接线需求布置航空插头、接线端子、信号指示灯等元件，无需额外对柜体顶部进行二次开孔加工，大幅降低现场安装的改造成本；柜体侧面采用整面封闭结构，可阻挡车间内的粉尘、切削液飞溅物接触内部电气元件，同时预留了足够的内部纵深空间，既可以分层安装导轨式电气元件，也能容纳小型开关电源、隔离变压器等体积稍大的配电部件。设计思路上优先考虑了电气安装的通用性与结构的可靠性，整体框架采用等边角材拼接成型，所有受力节点均做了加强处理，保证长期承重下不会出现结构变形；柜体边角做了小圆弧过渡处理，避免安装运维过程中尖锐边角划伤操作人员；顶部操作区域的布局按照操作频率做了分区，高频操作的按钮、开关布置在靠近操作人员的一侧，接线接口集中布置在另一侧，减少操作与接线的互相干扰。外形尺寸上采用紧凑型立方结构设计，整体占地面积小，适合在设备旁、狭窄配电通道等空间有限的场景安装，安装边界预留了足够的接线与开门操作空间，无需额外预留过多冗余空间即可完成现场部署，同时柜体的安装孔位、接口尺寸均符合行业通用的电气安装规范，可直接适配市面上主流的导轨式电气元件与标准接线附件，无需定制特殊安装配件即可快速完成整柜的组装调试。
