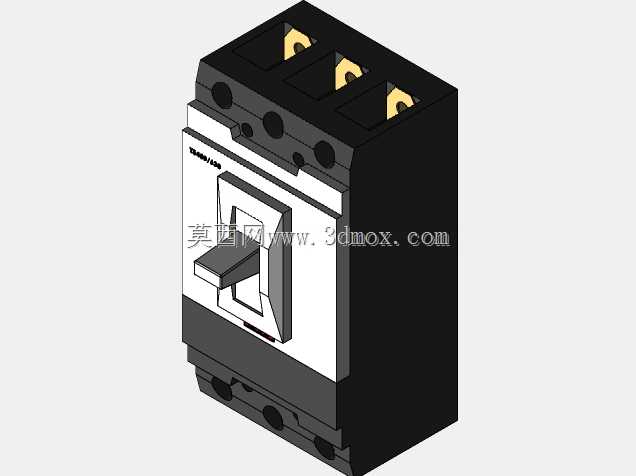

三极塑壳断路器LSIS TS400/630结构设计

这款三极塑壳断路器主要面向低压配电系统的终端保护场景，常见于工业厂房动力配电柜、商业建筑配电竖井、生产车间设备进线端等位置，承担400A至630A电流等级的配电回路保护职责，可在回路出现过载、短路、欠压等异常工况时快速切断电路，避免故障范围扩大，保护后端用电设备与配电线路的安全，同时也可作为线路的不频繁手动通断操作器件使用，适配三相三线制的动力配电回路需求。

从功能特性来看，该款断路器采用三极独立灭弧室结构，每极对应一相电路的分断控制，操作手柄具备清晰的分合位置指示，手柄处于上方位置时为合闸导通状态，扳至下方时为分闸断开状态，故障脱扣时手柄会停留在中间位置，方便运维人员快速识别故障回路。产品外壳采用高强度阻燃工程塑料材质，具备良好的绝缘性能与抗冲击能力，可耐受配电场景内的常规机械碰撞与高温环境，进线端与出线端均设置了标准化的接线端子结构，端子处带有防触电防护挡板，降低接线作业时的误触风险。

在设计思路上，整体采用模块化紧凑布局，将操作机构、脱扣器、灭弧系统、接线端子等部件整合在方正的壳体内，充分考虑了配电柜内的安装空间利用率，壳体侧面预留了标准安装孔位，可适配常规的导轨安装与螺栓固定两种安装方式，无需额外定制安装支架。外形设计上采用规整的长方体造型，边角做了小圆角过渡处理，既避免了尖锐边角带来的安装划伤风险，也能减少壳体应力集中问题，提升整体结构强度。

关于安装边界，该款断路器的进出线端间距符合低压电器安装的安全爬电距离要求，安装时需在柜体预留足够的接线操作空间，上方进线端与柜体顶部、下方出线端与柜体底部需留出不小于规范要求的布线距离，侧面与相邻元器件之间预留散热间隙，保证长期运行时的热量可正常散出，避免因积热导致器件性能下降。接线端子的压紧结构适配对应线径的铜质电缆，安装时需保证端子压接牢固，避免接触电阻过大引发的发热问题，操作手柄的操作方向预留了足够的手动操作空间，方便运维人员在不停电巡检时进行分合闸操作。
