树莓派配套七寸电容触控显示模组

　　这块七寸电容触控显示模组主要面向嵌入式开发、小型工控终端、桌面实验平台和人机交互界面搭建场景，常被直接挂接在树莓派类单板计算机上，承担画面输出与手指触控输入两项任务。做整机布局时，它不是单纯一块玻璃屏，而是把显示面板、驱动板、接口电路和固定孔位整合在一起，结构工程师需要同时考虑正面可视区域、背面电路板避让以及侧向接线空间。

　　从实际用途看，该模组适合教学实验台、简易操作面板、设备状态监控屏、小型检测仪器和开源硬件项目。现场使用中，屏幕负责显示参数、曲线、按钮界面和调试信息，电容触控层则替代外接鼠标完成点选、滑动和确认操作。相比电阻屏，电容触控在轻触、多点手势和日常交互上更顺手，面板表面也更适合直接清洁维护。

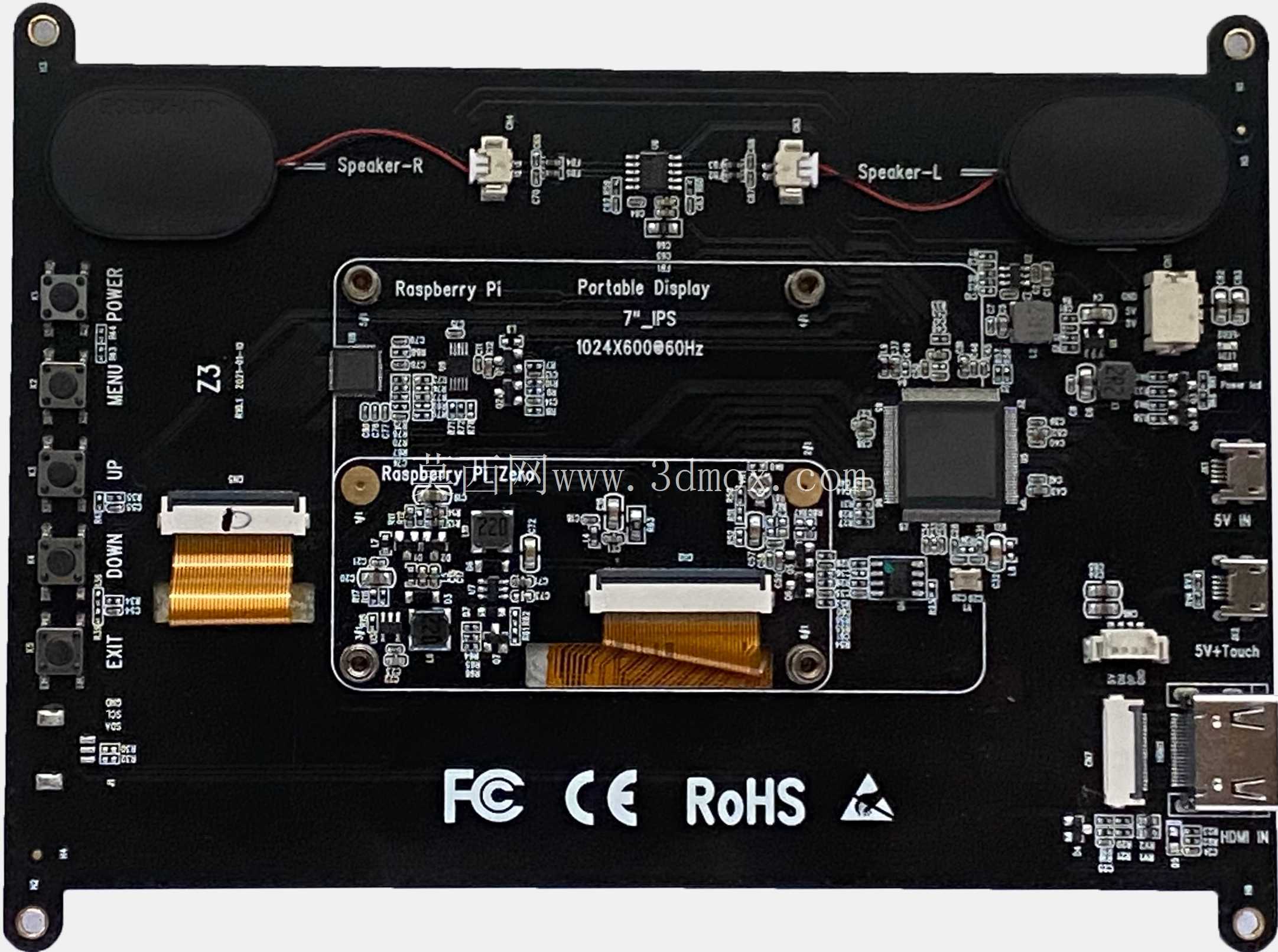

　　分辨率为1024×600，采用LED背光的IPS面板，对比度约700:1，横向七寸的尺寸在紧凑机柜和开放式支架之间比较平衡。IPS方案的优势在于可视角度较宽，操作人员从偏侧位置查看界面时，颜色和亮度衰减较小；LED背光则有利于控制厚度与功耗。结构上，模组四角预留安装孔，屏幕背面可见驱动电路板、连接器和元器件布局，这决定了外壳设计时不能只按平板厚度留空，而要在背部给出电子元件安全间隙，并在接口侧预留排线或插头插拔空间。

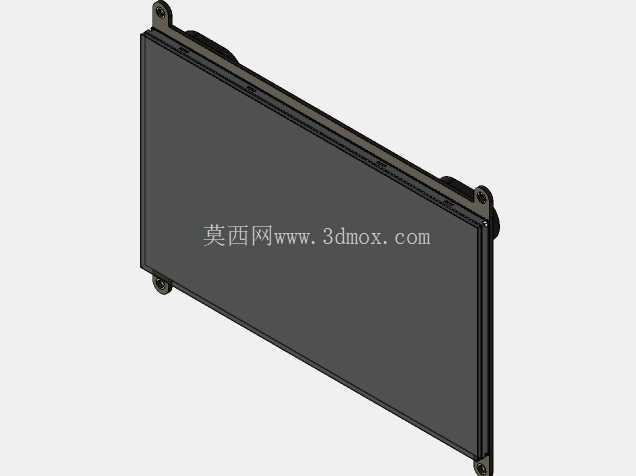

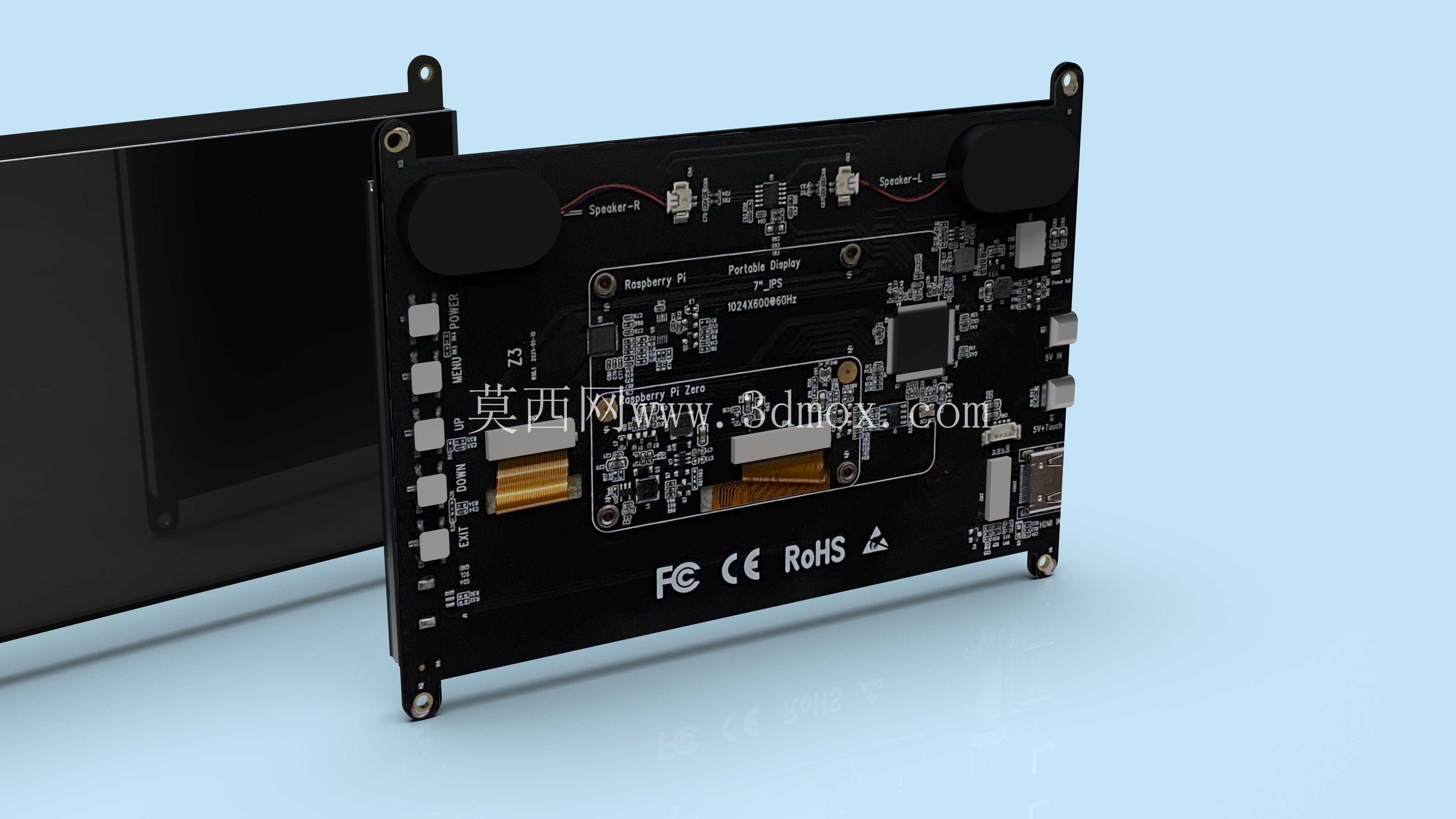

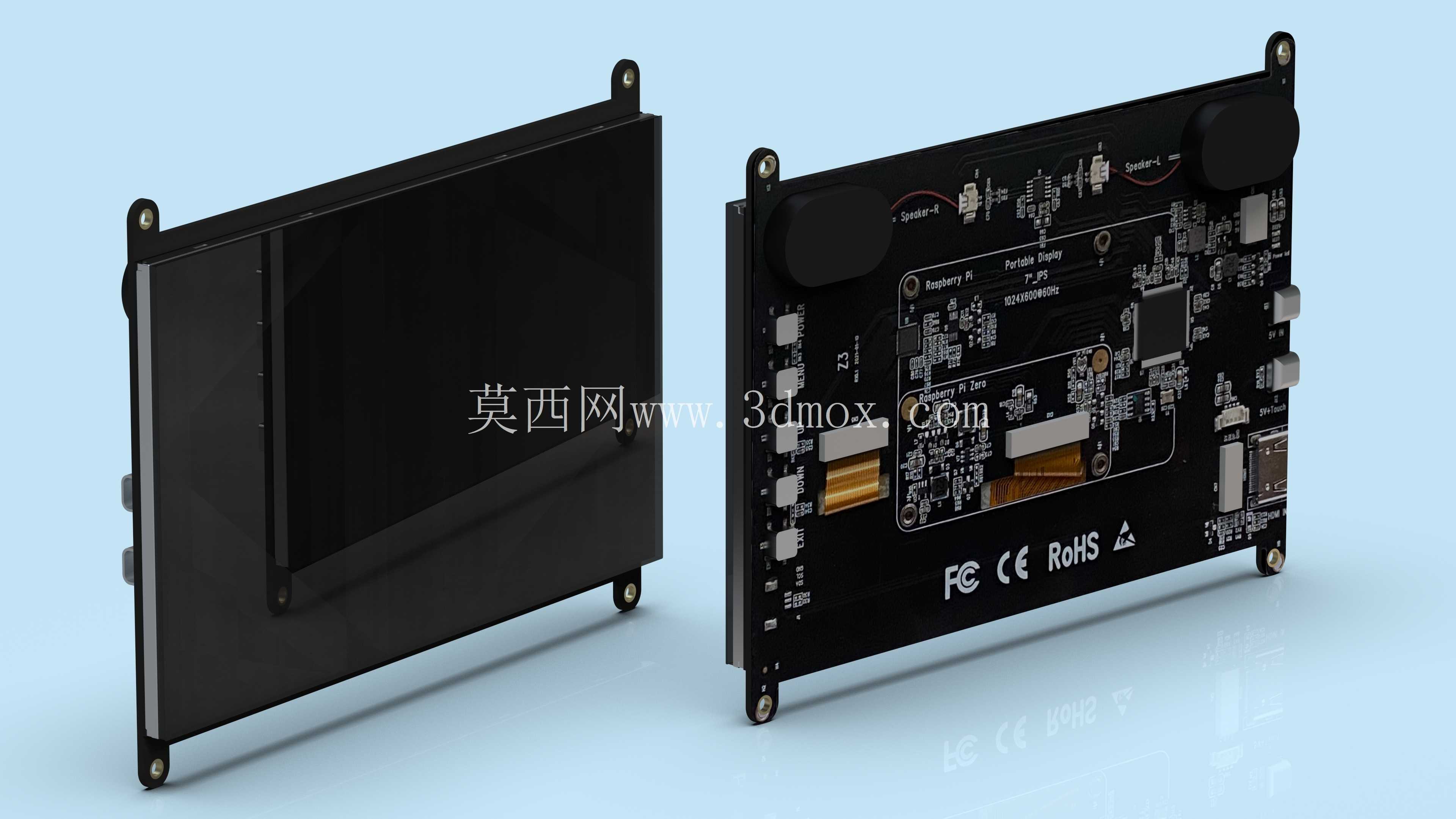

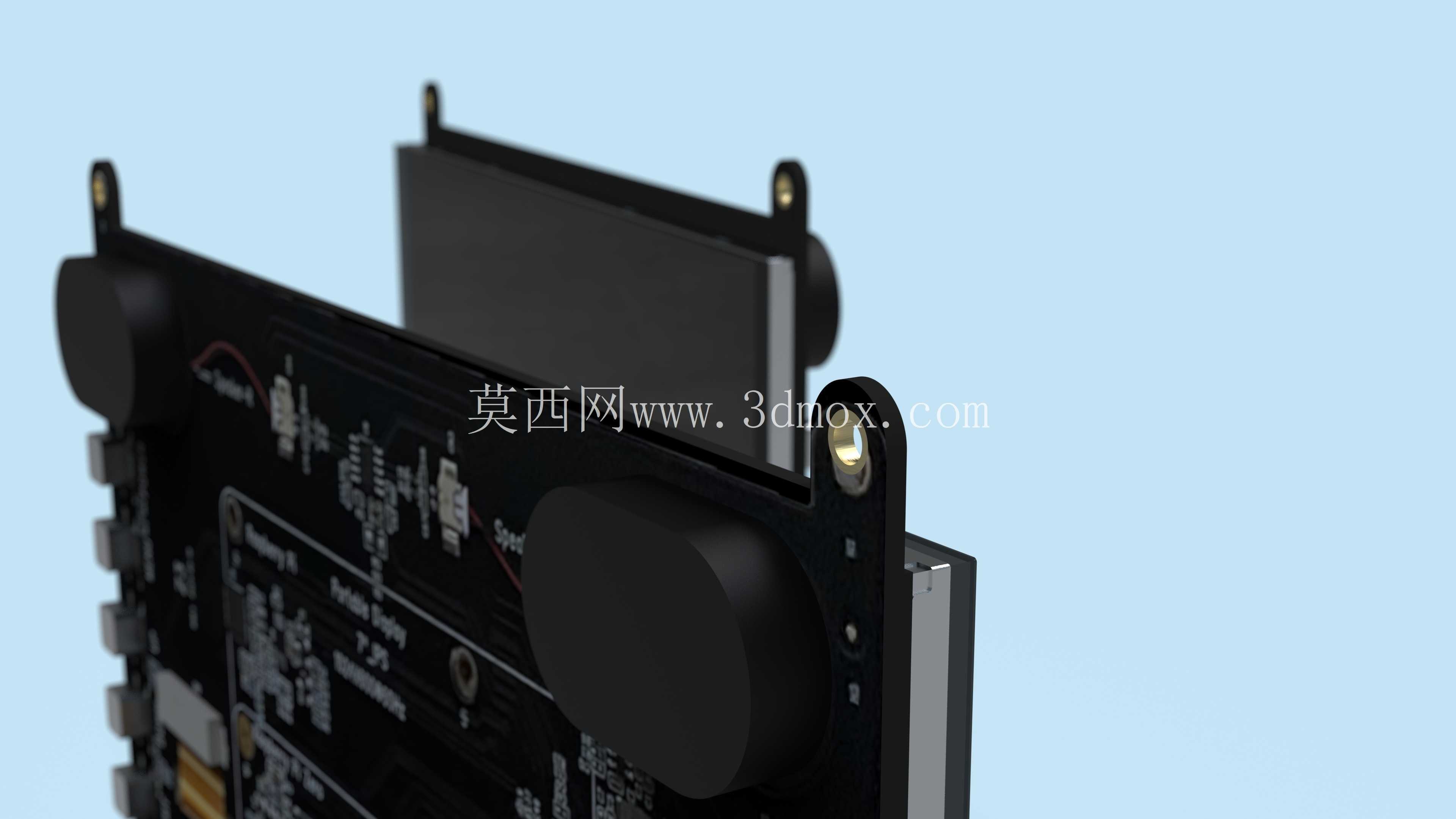

　　建模时应重点还原三层关系：正面黑色显示区域、背部承载电路的PCB板、四周用于固定的孔位与支撑边界。屏幕本体较薄，但背部板卡和连接器会形成局部凸起，设备内腔若贴近后壳，容易出现压线、顶壳或维修不便的问题。侧向接线位置也要与整机走线槽统一考虑，避免线束弯折半径过小。安装方式上，四角孔位适合螺柱固定，前面可通过面板压框或前壳边框限位，背面则用铜柱支撑，保证拆装时受力均匀。

　　设计思路上，这类模组强调即装即用和结构兼容：显示面保持规整矩形，便于开孔；背部电路集中布置，方便外壳做避让槽；固定孔靠近边角，可减少面板受力变形。若用于工业小设备，还应在屏幕前方预留保护玻璃或亚克力面板的位置，并在四周增加缓冲垫，防止灰尘、触碰和振动直接作用于模组。对于需要频繁维护的装置，后壳最好设计成可拆卸形式，让接口侧有足够操作空间，不必整体拆下显示模组。

　　在整机尺寸链中，七寸屏不会占用过大面板面积，但1024×600的横向分辨率足以展示基础图形界面、数据表格和控制按钮。选型时需要把显示效果、触控方式、板卡厚度、孔位间距、接口方向和背部避让一起核对，尤其不能只看屏幕标称尺寸。把这些边界纳入三维布局后，模组才能稳定嵌入小型终端，并在调试、装配和后期维护中保持较好的可达性。
