2080V型槽工业铝挤压型材结构设计

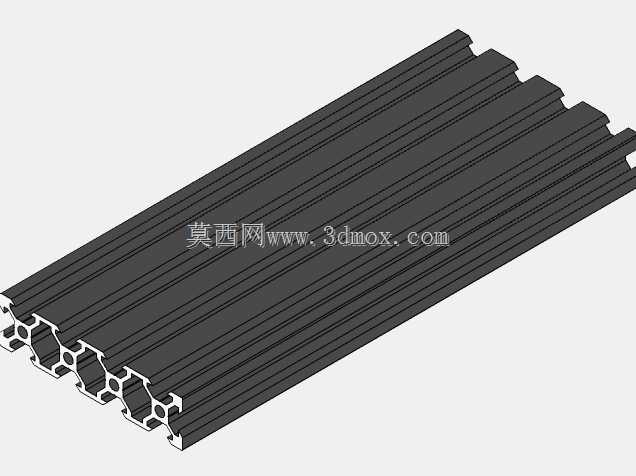

这款2080规格V型槽铝挤压型材，是工业铝型材体系里适配重载线性运动场景的专用构件，主要应用在自动化生产线机架搭建、3D打印设备运动基座、检测设备导向支撑框架、小型输送线侧边导轨、工业设备防护栏主体立柱等场景，能够同时承担结构承载与运动导向的双重作用，无需额外加装外置导轨即可配合V型滚轮实现顺滑的直线运动，大幅降低设备搭建的物料成本与装配工时。从功能特性来看，型材截面宽度为80mm、厚度为20mm，属于宽面薄型的铝挤构件，截面沿长度方向均匀排布六个贯通的蜂窝状中空腔体，这种腔体结构在保证整体结构抗扭、抗弯强度的前提下，尽可能降低了型材自身重量，同时腔体内部可预置T型螺母、弹性扣件等标准连接件，无需对型材做二次攻丝、打孔加工即可实现多根型材的快速拼接，适配不同尺寸的设备框架搭建需求。型材两侧及顶面设计有连续的V型导向槽，槽道角度与通用V型滚轮完全匹配，槽道表面在挤压成型后做了硬质氧化处理，表面硬度可达HV300以上，耐磨性能优异，长期往复运动也不会出现明显的磨损失效，能够保证运动机构的定位精度长期稳定。在设计思路上，这款型材充分兼顾了结构强度、装配便捷性与运动导向需求，截面的壁厚设计经过力学仿真验证，在常规工业场景的负载下形变量控制在0.2mm/米以内，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费与成本上升。V型槽的位置设计在型材的安装基准面同侧，装配时可以直接以型材底面为定位基准，保证槽道的直线度与安装面平行，降低装配调试的难度。贯通的中空腔体除了走连接件之外，还可以作为设备的气路、电路走线通道，将管线隐藏在型材内部，让整体设备外观更加整洁，同时避免管线外露被运动部件剐蹭造成损坏。从安装边界来看，这款型材的端面连接可采用配套的2080端面连接板，通过预置在腔体里的T型螺母锁紧，拼接处的连接强度可满足多数工业设备的框架负载要求；侧面拼接可采用角槽连接件、直角角码等标准配件，能够实现90度、45度等不同角度的框架拼接；V型槽内可直接装入适配的V型滚轮组件，滚轮的偏心调节结构可以调整与槽道的配合间隙，消除运动过程中的晃动间隙，保证运动精度。型材的标准长度可根据实际使用需求裁切，裁切后无需做特殊的端面处理即可直接装配，适配不同尺寸的定制化设备搭建需求，相比传统的焊接钢结构框架，这种铝型材搭建的框架无需做表面喷漆、防锈处理，装配过程无焊接烟尘污染，后期改造调整也更加灵活，能够快速响应小批量定制设备的快速交付需求。
