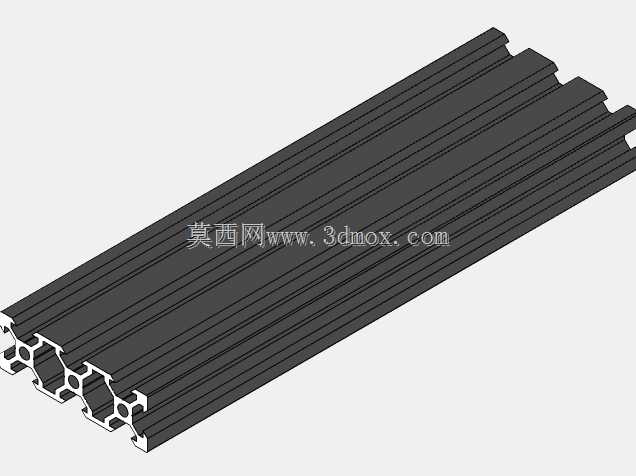

2060V槽工业铝挤压型材结构设计

这款2060规格V槽铝挤压型材，是工业装配领域应用极为广泛的基础结构构件，在自动化生产线机架、3D打印设备运动框架、检测设备工作台支架、小型输送线侧边导轨、电子产线防静电工作台搭建场景中都能见到它的身影。区别于普通平槽铝型材，自带的V型槽结构可以直接配套V型滚轮实现无额外导轨的直线运动承载，大幅降低设备搭建的配件成本与装配复杂度，尤其适合轻载直线往复运动的工位布局，比如小型点胶机构的移动轴、视觉检测相机的滑移支架，都可以直接依托该型材的V槽完成运动导向，不需要额外加装外置直线导轨。从设计思路来看，这款型材采用6063铝合金挤压成型工艺，截面宽度为20mm、高度为60mm，属于窄面高刚性的型材规格，截面内部设计了多道连续的中空加强筋结构，在控制整体重量的同时保证了纵向的抗弯抗扭性能，即使单根长度达到2米也不会出现明显的挠度变形，满足多数中小型设备的框架跨度需求。型材表面做了阳极氧化处理，耐磨耐腐蚀，长期在车间多尘、有少量切削液飞溅的环境下使用也不会出现表面锈蚀掉层的问题。型材的V槽槽口做了精准的R角过渡设计，既可以避免滚轮运行时出现卡滞、刮擦异响，也能减少槽口应力集中，防止长期受力后出现槽口变形的问题。型材两侧的T型槽道符合工业铝型材通用装配标准，可以直接配套标准T型螺栓、法兰螺母完成各类配件的安装固定，不管是连接角件、脚杯、福马轮，还是走线槽、透明防护板、传感器安装支架，都可以实现无打孔快速装配，大幅缩短设备搭建的周期。在安装边界上，这款型材的端面连接孔位可以配套20系列、60系列的通用端盖和连接板，多根型材拼接时可以采用内置角槽连接件或者外置直角角件完成固定，拼接后的框架整体形位公差可以控制在0.2mm每米以内，满足精密装配设备的框架精度要求。V槽的设计精度可以适配直径22mm到28mm的标准V型滚轮，滚轮承载后运行的直线度偏差不超过0.1mm每米，完全可以满足轻载运动机构的导向精度需求，不需要额外做导轨校准工作。在实际使用中，这款型材既可以作为纯框架结构的支撑构件，也可以作为运动轴的承载导向构件，一材多用能够减少设备搭建时的型材选型种类，降低备件库存压力，同时统一的氧化外观也能让设备整体视觉效果更加整洁规整。
