2040V槽工业铝挤压型材结构设计

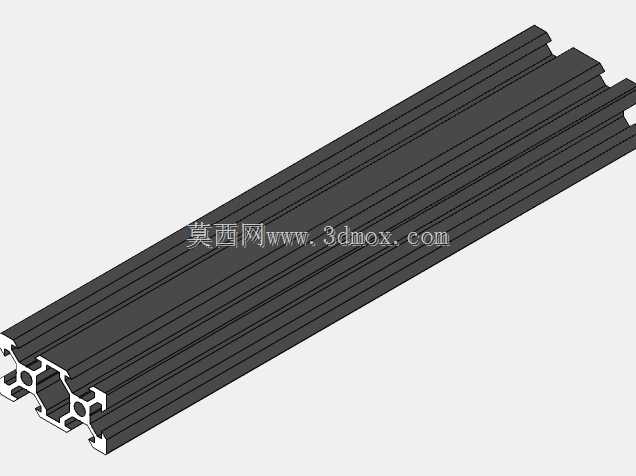

这款2040规格V槽铝挤压型材，是工业框架搭建领域应用极为广泛的基础构件，主要服务于轻型自动化设备机架、流水线工作台支架、3D打印设备运动框架、小型检测设备护罩、电子产线物料周转架等场景，能够为各类轻型工业装备提供稳定的支撑基础与精准的运动导向载体。在实际生产场景中，这类V槽铝型材无需复杂的焊接加工，依靠配套的专用连接件即可快速完成框架组装，大幅缩短设备搭建的周期，同时铝合金材质本身自重较轻，不会给整体设备带来过多的负载负担，表面阳极氧化处理后具备优秀的抗锈蚀能力，能够适应车间多尘、少量油污的常规生产环境，长期使用也不会出现表层脱落、锈蚀变形的问题。从产品功能特性来看，型材截面的V型槽结构是核心设计亮点，槽道的角度与尺寸经过精准校准，既可以配合专用的V型滚轮实现直线往复运动的导向功能，无需额外加装线性导轨即可满足低速、轻载的直线传动需求，有效降低小型自动化设备的整体制造成本；同时槽道也可作为T型螺栓的安装位，能够在型材长度方向的任意位置固定外置的钣金件、传感器安装座、管线卡扣等配件，安装调整的灵活度远高于传统的焊接方管框架。在设计思路上，这款型材采用了多腔体中空结构设计，在保证20mm*40mm截面尺寸抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料用量，兼顾了结构强度与轻量化的需求；截面两端的安装孔位与相邻型材的连接尺寸做了适配设计，可与同系列的2020、4040等规格铝型材无缝拼接，满足不同尺寸框架的搭建需求；V槽的槽口边缘做了微小的圆角过渡处理，既能够避免组装过程中划伤操作人员，也能减少滚轮在槽内运动时的磨损，延长运动组件的使用寿命。从安装边界来看，这款型材的截面外轮廓尺寸公差控制在±0.2mm以内，V槽的位置度公差不超过0.1mm，能够保证多根型材拼接时的平面度与直线度，组装后的框架整体形变量极小；型材的标准定尺长度可根据实际需求裁切，裁切后的端面无需特殊处理即可直接安装端盖，配合角码、内置连接件、活动螺母等配件，可实现直角连接、斜角连接、活动铰接等多种连接形式，适配不同结构的搭建需求。在实际使用中，这类V槽铝型材搭建的框架具备可反复拆装调整的优势，当设备需要升级改造或者产线布局调整时，可直接拆解原有框架重新组装，不会像焊接框架那样出现构件报废的问题，能够有效降低生产资料的损耗，同时铝合金材料本身可完全回收再利用，也符合当下工业生产绿色节能的发展趋势。
