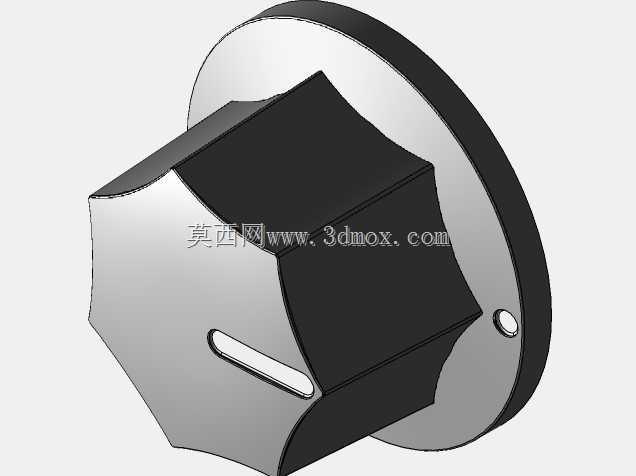

MXR型音频电位器调节旋钮结构设计

这款旋钮是专为音频设备电位器调节场景开发的操控部件，广泛应用在专业音频效果器、功放设备、调音台、桌面音响以及工业电控调节面板上，作为人机交互的直接接触部件，承担着参数调节、档位切换、信号增益控制的核心功能，用户通过转动旋钮即可精准改变电位器的阻值输出，实现音量大小、效果参数、信号强度的连续调节，是音频设备与电控装置中不可或缺的人机交互配件。

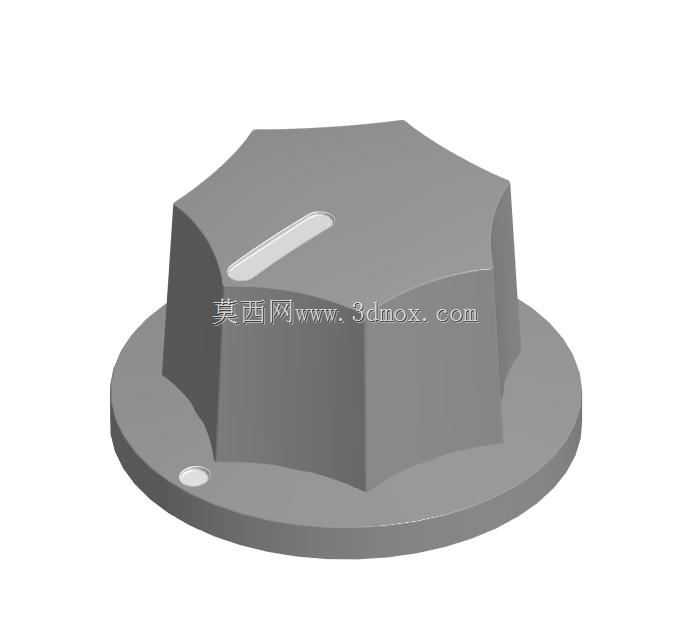

在功能特性设计上，这款旋钮充分考虑了手动调节的操作手感与定位准确性，顶部设置的一字型指示标记，能够清晰指向面板上的刻度标识，让用户快速识别当前调节档位，避免调节过程中的参数误判；旋钮主体采用多面棱边的外形结构，相比光滑圆柱旋钮大幅提升了手指转动时的摩擦力，即便是手上带有薄汗或者佩戴薄手套操作，也能稳定施力转动，不会出现打滑脱手的情况，保证调节操作的顺畅跟手。底部的圆形法兰边结构，一方面能够在旋钮安装到位后贴合设备面板表面，遮挡安装缝隙提升外观整体性，另一方面也能限制旋钮的轴向窜动，避免长期使用后旋钮出现歪斜、偏移的问题，法兰边上预留的定位小孔，可配合面板上的定位柱使用，防止旋钮在转动过程中跟转松脱，提升长期使用的结构可靠性。

在设计思路层面，这款旋钮优先平衡了操作实用性与结构适配性，整体造型没有冗余的装饰结构，所有外形设计都服务于操作体验与安装适配需求：棱边的数量与倒角角度经过反复调校，既保证足够的握持摩擦力，又不会因为棱角过于尖锐硌伤手指，长时间调节操作也不会产生明显的不适感；顶部的指示槽采用凹陷式设计，相比凸起标识更耐磨损，长期使用也不会因为手指摩擦出现标识脱落、模糊的问题。

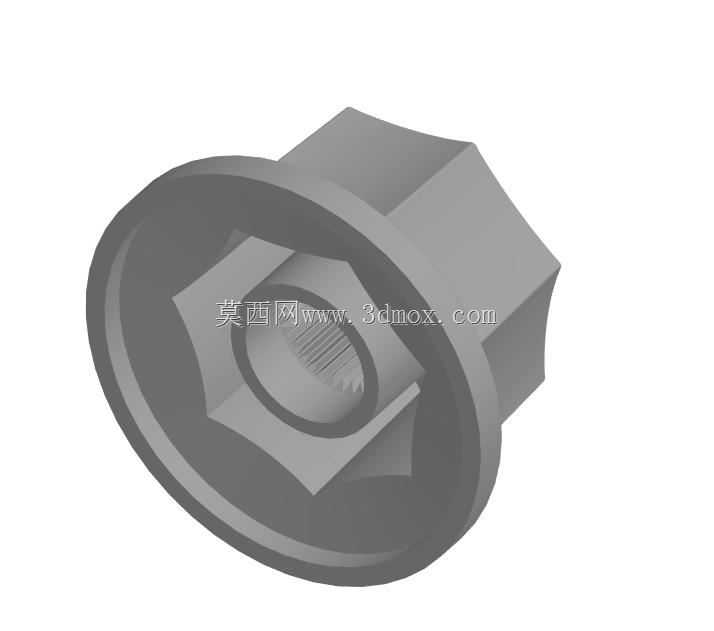

在外形尺寸与安装边界上，这款旋钮适配1/4英寸规格的电位器转轴，整体外径为20mm，属于紧凑型调节旋钮，不会占用过多面板空间，能够在排布密集的音频设备面板上实现多旋钮紧凑安装，满足专业效果器多参数并列调节的布局需求；旋钮的轴向高度经过优化，既保证足够的手指握持接触面积，又不会因为突出面板过高容易受到外力碰撞导致转轴弯折损坏，安装后与面板贴合紧密，能够适配厚度1-3mm的常见设备面板，不管是塑料面板还是金属面板都能稳定安装，适配绝大多数标准规格的单联、双联电位器安装需求，无需额外修改面板开孔尺寸即可直接替换使用。
