电子管前级吉他效果器整机结构

　　这套三维结构围绕桌面式电子管前级效果踏板展开，面向吉他信号链路中的音色塑形环节。设备在实际使用中位于吉他与后级功率放大器之间，承担高阻抗输入缓冲、多级增益放大、音调调节与过载音色生成等任务，适合录音棚、排练室和现场演出机架或踏板板场景。整机采用低矮矩形机箱布局，顶面集中布置电子管、旋钮、拨档开关与接口，便于乐手在演奏过程中脚控或手动调节；机箱边缘与面板开孔需要兼顾踩踏稳定性、器件避让和内部走线空间。

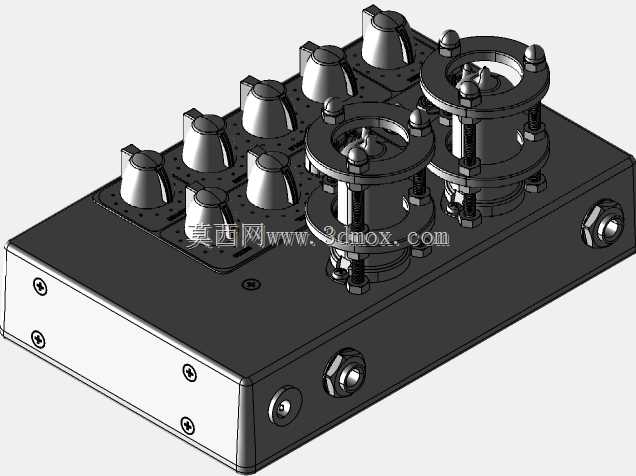

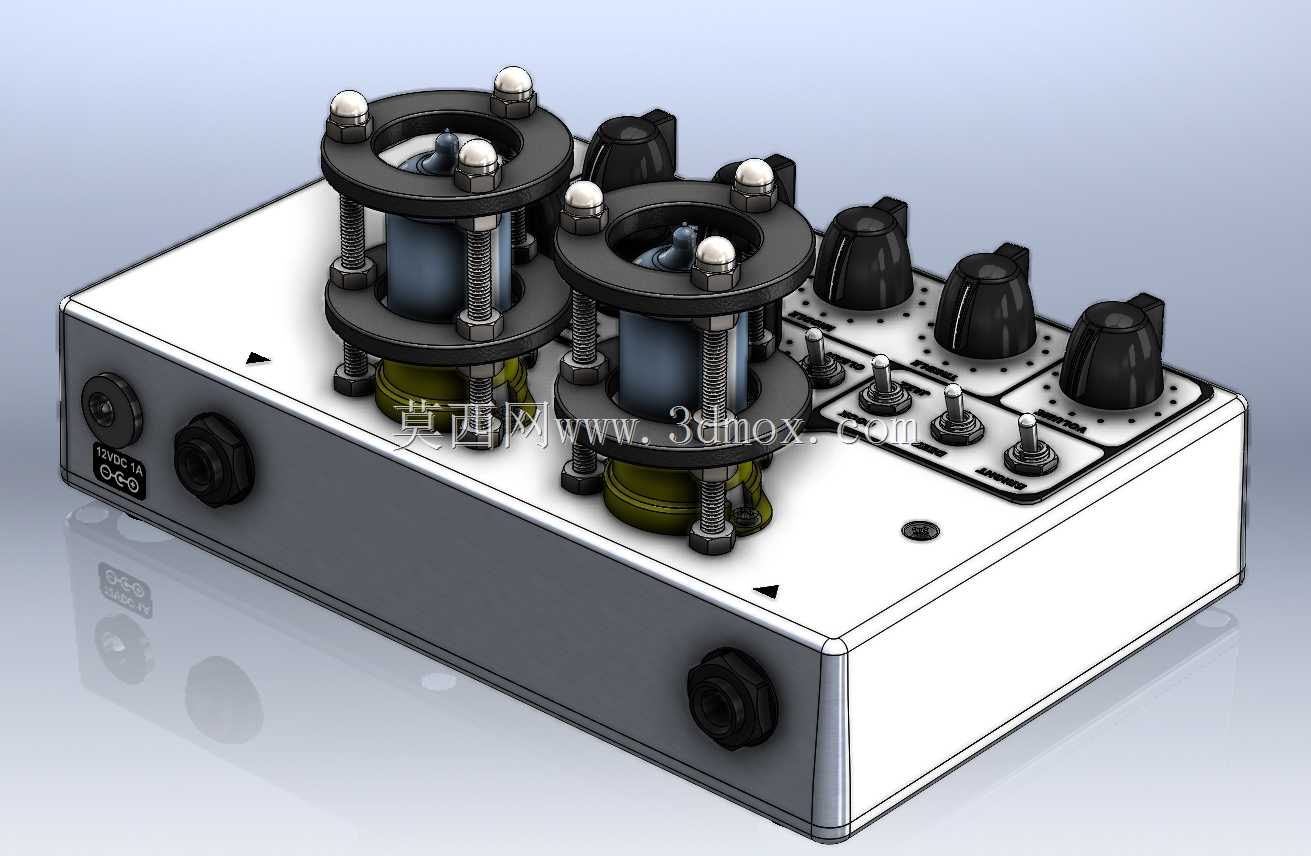

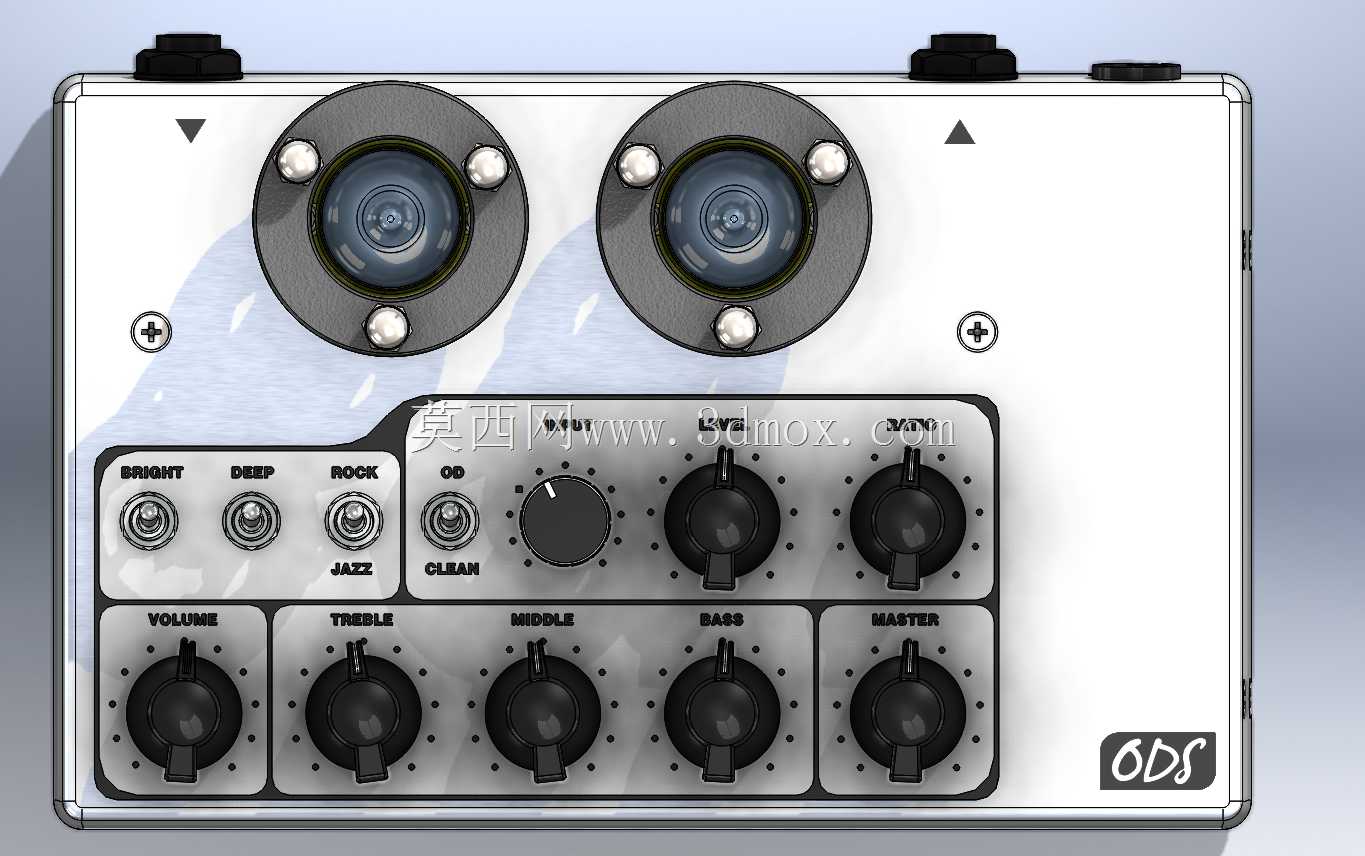

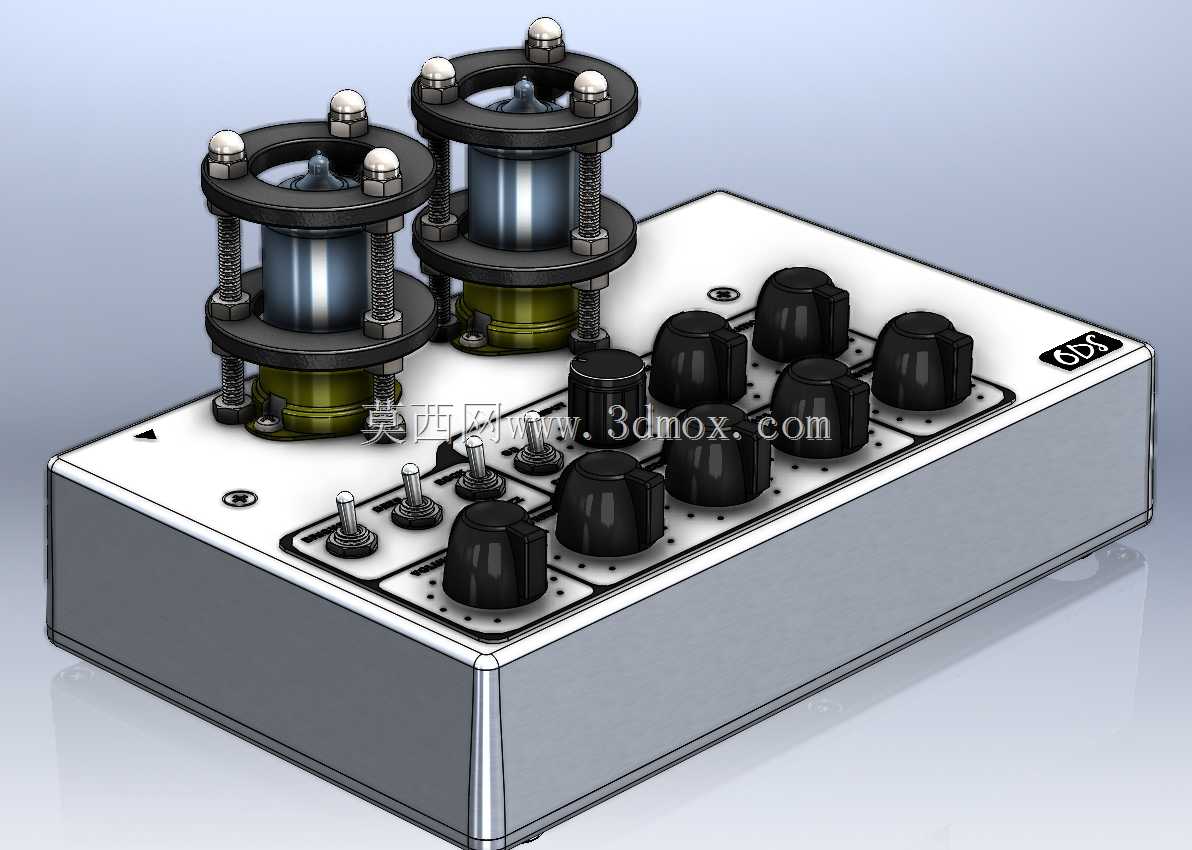

　　结构设计的重点在于高压电子管电路与控制界面的协同。两只电子管通过顶部环形固定架和支撑立柱安装，既保留胆机外露的视觉特征，也为管体提供机械防护；固定架周围的螺母、支柱和垫圈在模型中均有明确装配关系，可直接用于检查管座高度、套筒间隙与拆装路径。面板上多只电位器旋钮按增益、均衡、音量等功能分区排列，旋钮直径和间距依据手指操作及脚踩误触风险确定；小型拨档开关用于模式切换，位置靠近旋钮组，避免信号调节时跨区操作。

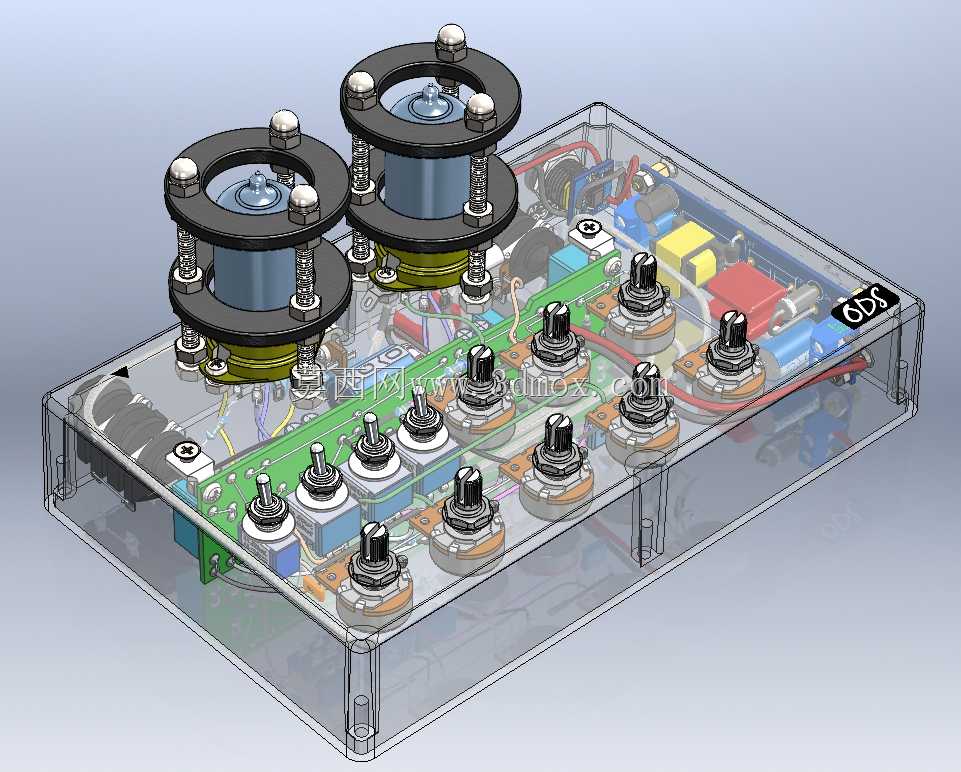

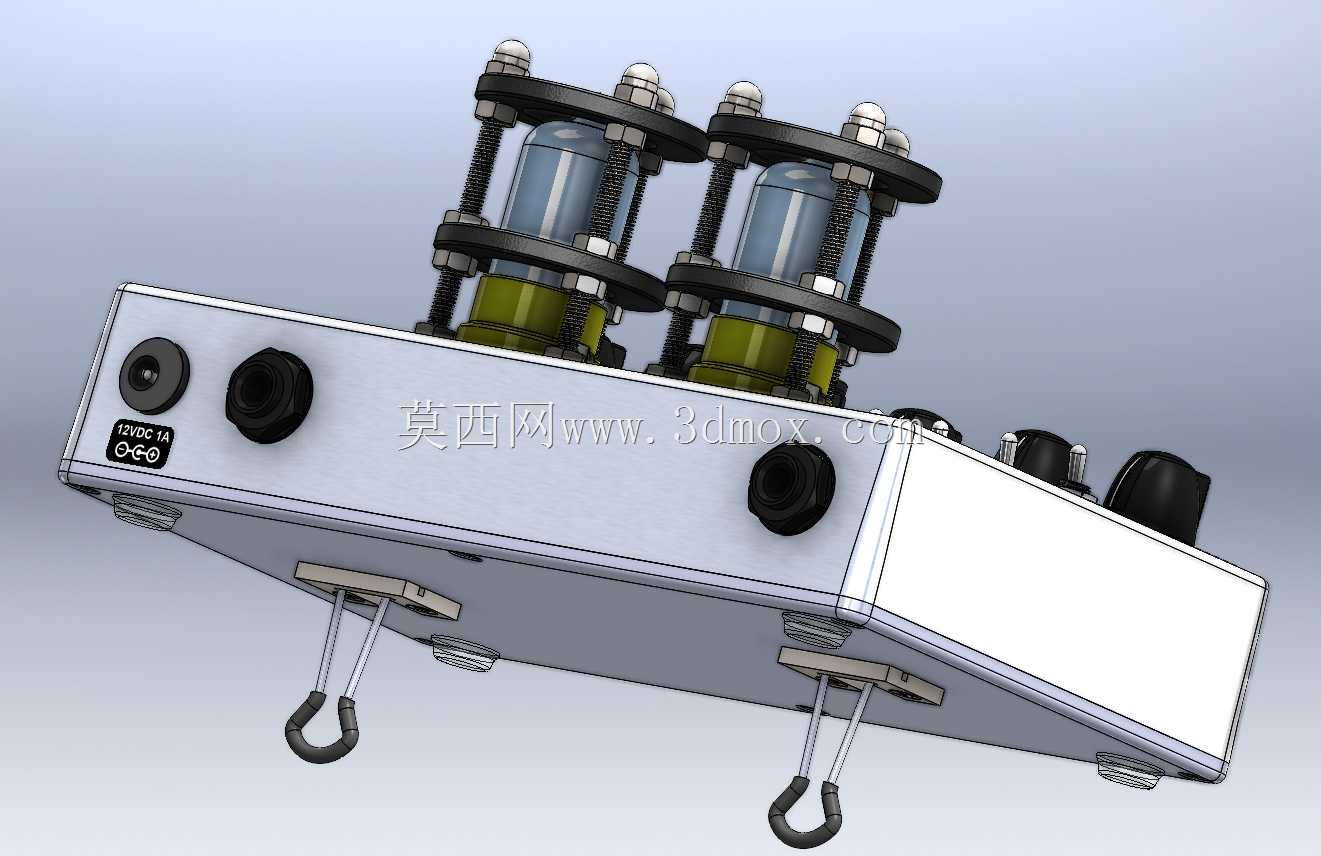

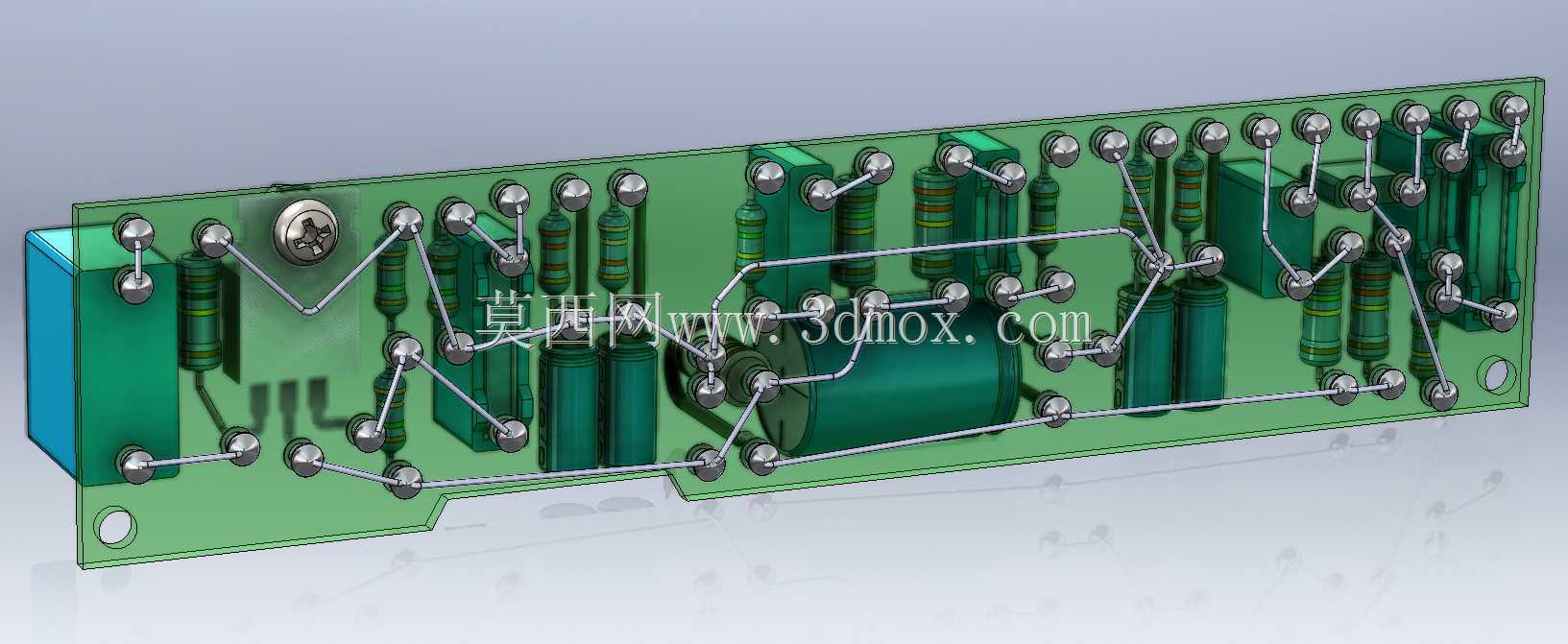

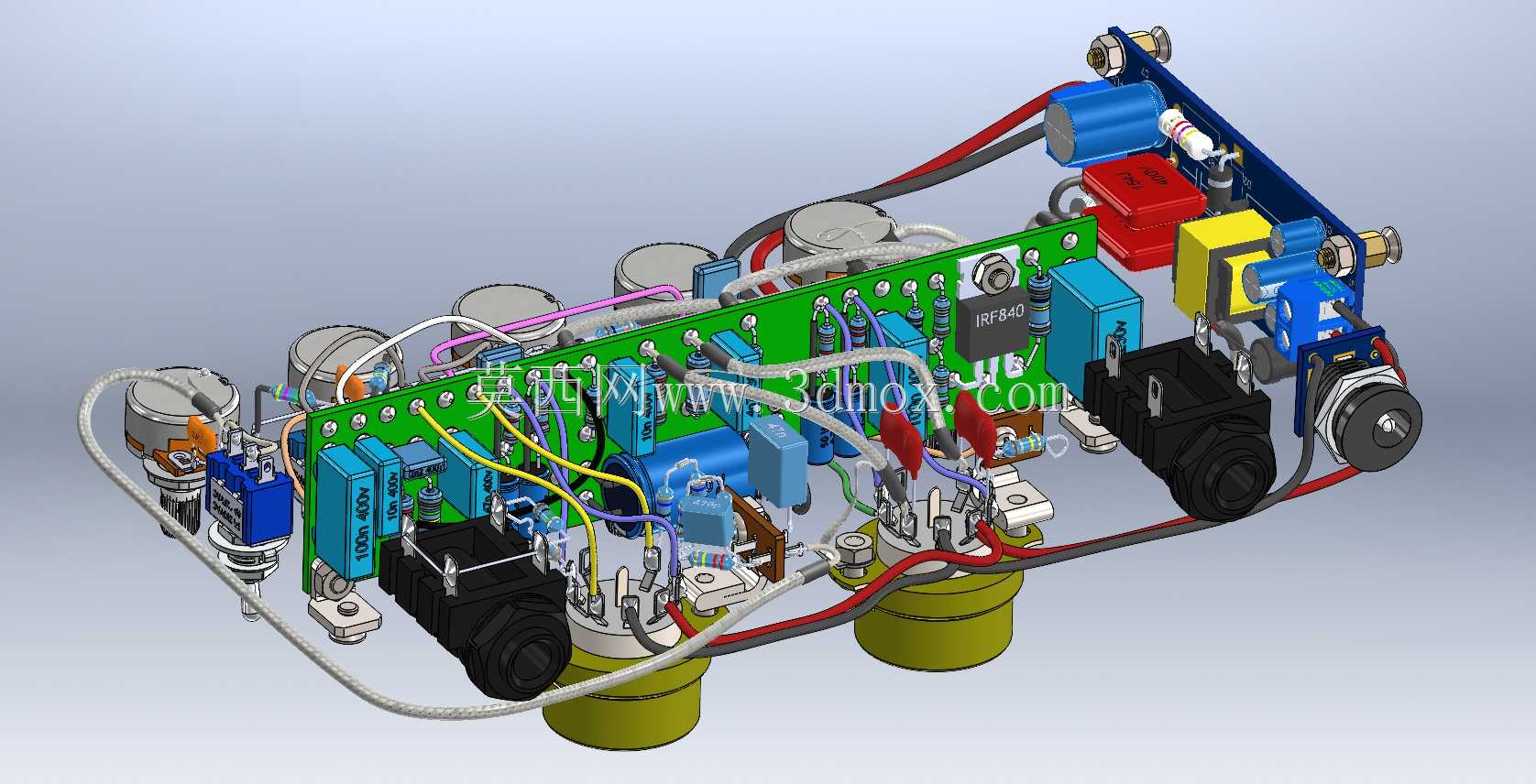

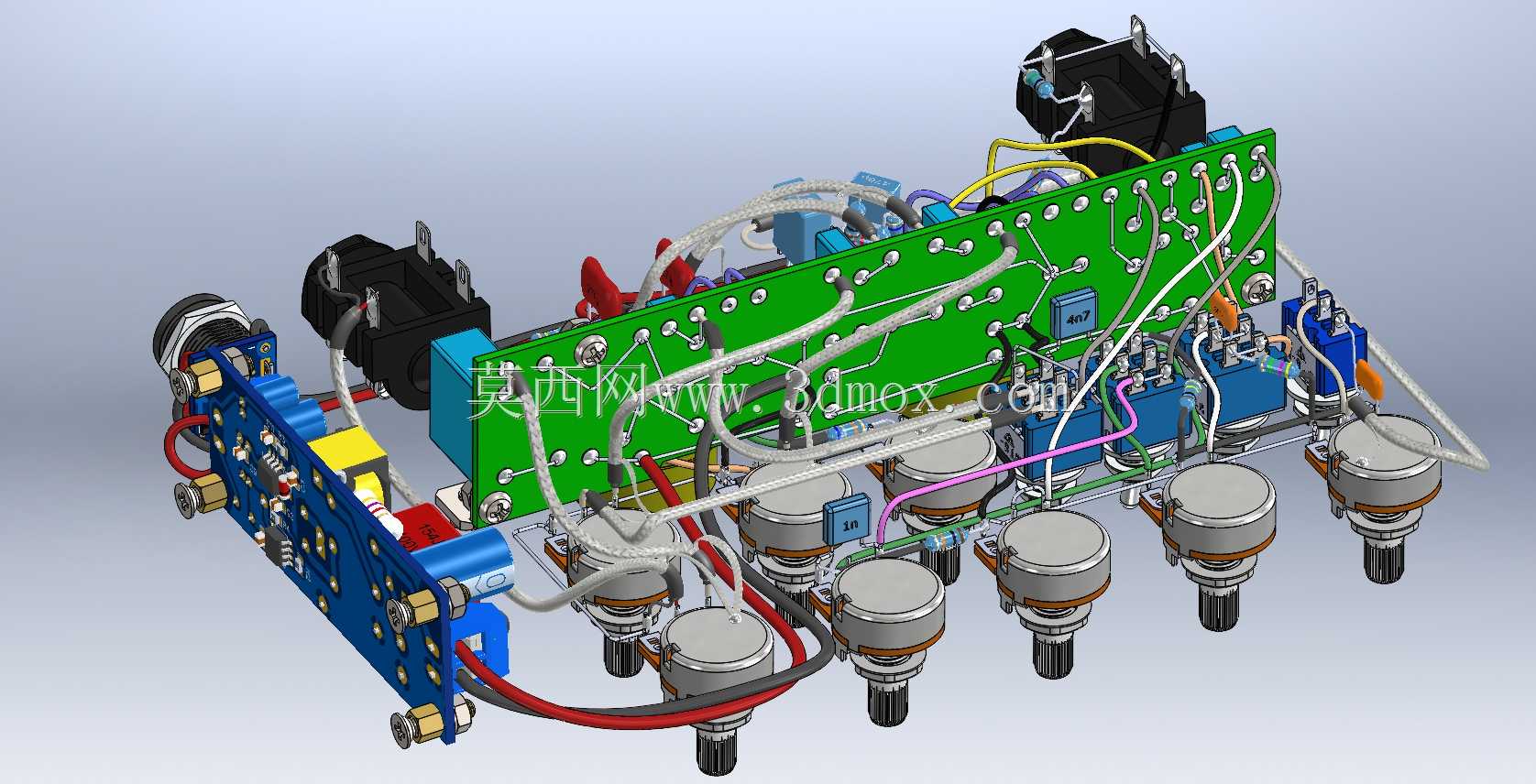

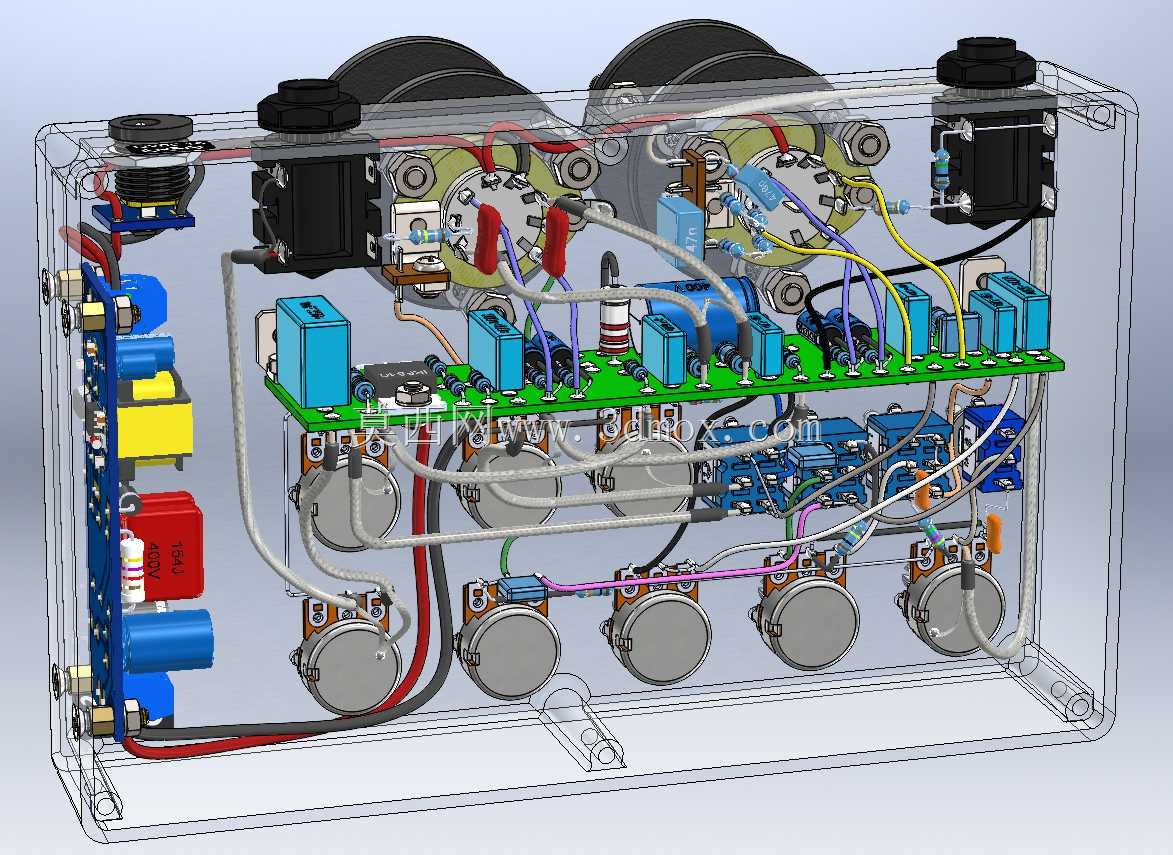

　　机箱内部需要容纳升压模块、电源转换、反极性保护和输出缓冲电路，因此模型在面板下方保留了元器件高度边界。电子管区域发热集中，顶部开放结构有利于自然对流，同时要求管架与机箱之间形成可靠支撑，避免运输振动导致管座受力。输入、输出及电源接口沿面板边缘布置，接线方向与踏板板线缆走向一致，可减少插头弯折。安装边界方面，底面应保持平整，四角预留防滑垫或固定螺钉位置；整机高度需同时满足电子管垂向空间、旋钮操作高度和标准效果器板容纳尺寸。

　　从建模角度看，该作品把机箱钣金、面板丝印区、电位器、旋钮、电子管、管夹、支柱、开关和接口统一到完整装配中，能够用于干涉检查、外观评审、开孔定位和装配工艺验证。各控制件的相对位置反映了真实音频设备的人机交互逻辑，而电子管固定结构则体现了易碎发热器件在便携设备中的防护思路。对于音频设备结构设计人员，该模型可作为胆式效果器、桌面前级和小型真空管处理器的布局参考，重点校核面板开孔、器件高度、维护拆卸、散热通道以及线缆连接空间。
