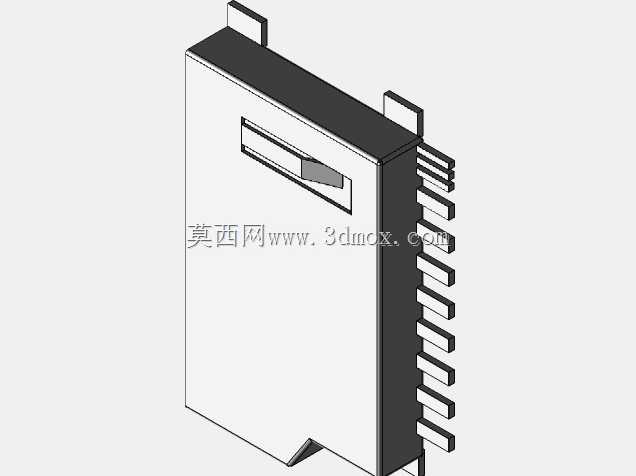

板载直插式SD卡连接器结构设计

这款板载直插式SD卡连接器是嵌入式硬件、消费电子、工业控制设备中常用的存储扩展接插部件，主要应用在需要外接SD卡实现数据存储、固件升级、日志导出的各类电路板场景，覆盖工控主板、便携检测设备、消费数码终端、车载电子单元等多个应用领域，承担SD卡与PCB电路之间的信号连通、机械固定作用，是实现可插拔存储扩展的核心硬件连接件。从功能特性来看，这款连接器采用直插式焊板设计，侧边排布整齐的直插焊脚，能够直接插入PCB对应通孔完成波峰焊或手工焊接，焊接后与板面保持垂直安装姿态，SD卡插拔方向平行于PCB板面，不会额外占用板面对向的堆叠空间，适配紧凑化的板内布局需求。连接器本体设置了一体式的SD卡导向插槽，插槽内壁做了限位导向结构，SD卡插入时可顺着导向槽顺滑推入，到位后会触发内部的弹片触点实现信号连通，同时插槽的防呆结构可避免SD卡反插损坏触点，侧边的定位凸块可在焊接时卡入PCB的定位孔，避免焊接过程中连接器偏移错位，保障焊脚与焊盘的对齐精度。设计过程中重点考量了接插可靠性与焊接便利性，焊脚的间距、长度按照常规通孔焊板的工艺标准设定，焊脚长度预留了足够的焊接吃锡空间，既保证焊接后的机械连接强度，也避免焊脚过长刺穿PCB背面影响其他元件贴装。连接器本体的外壳采用薄壁加强结构，在卡插入口位置做了加厚处理，可承受上千次反复插拔的外力冲击，不会出现外壳开裂、插槽变形的问题；内部的接触弹片采用弹性接触设计，SD卡插入后可保持稳定的接触压力，即使设备处于轻微振动的工业使用场景，也不会出现接触不良、数据断连的问题。从安装边界来看，这款连接器的整体外形紧凑，垂直安装后突出PCB板面的高度控制在常规板对板堆叠的安全间距内，不会与上层的屏蔽罩、结构外壳产生干涉；连接器两侧预留的安装定位耳可额外做加固焊接，在高振动使用场景下可进一步提升连接牢固度，避免长期插拔后连接器出现松脱偏移。插槽的开口尺寸严格匹配标准SD卡的外形公差，既保证SD卡插拔顺滑无卡顿，也不会出现插卡后旷量过大导致的接触偏移问题，适配全容量的标准SD卡使用，可满足不同设备的存储扩展需求。
