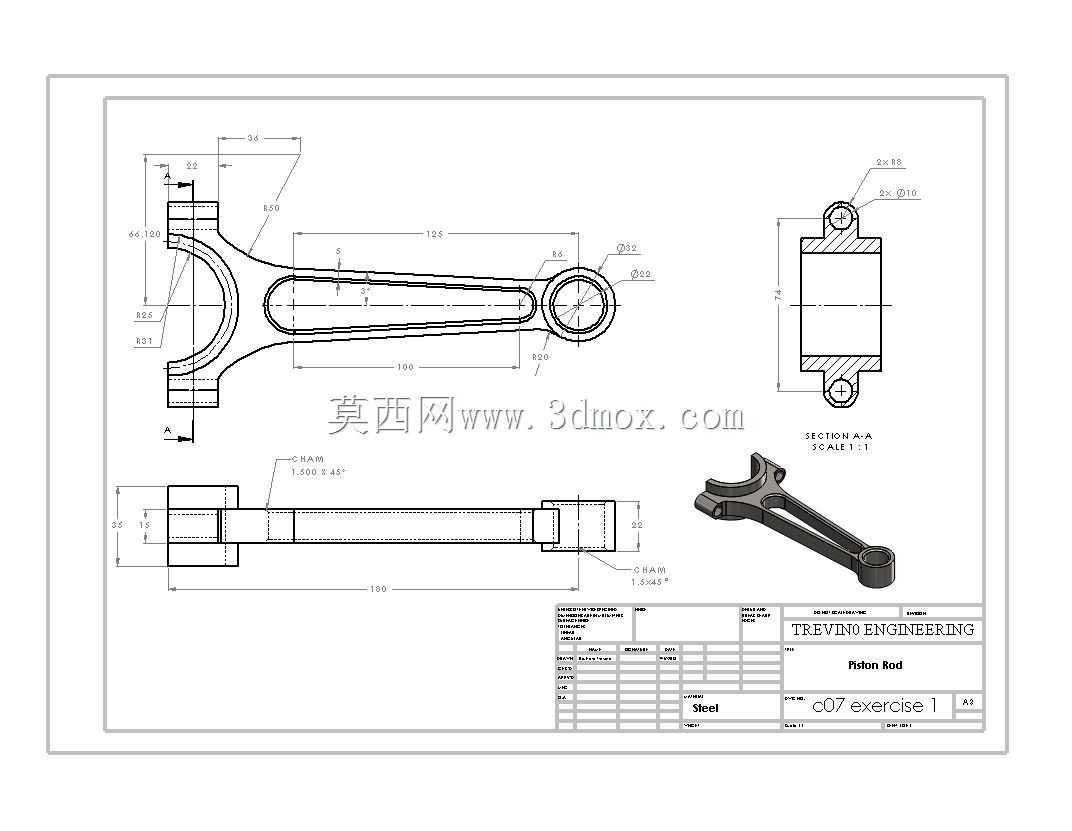

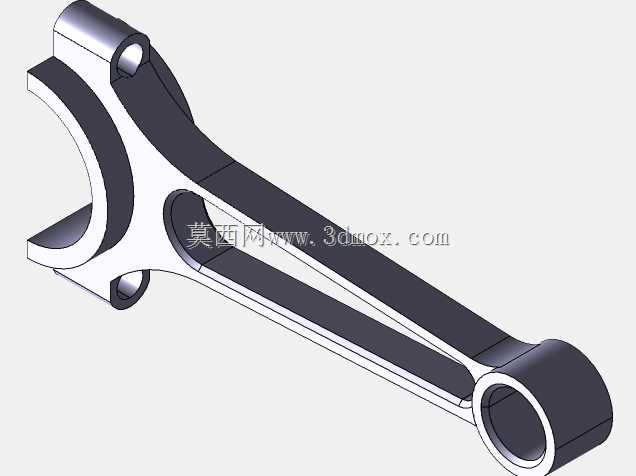

内燃机传动连杆结构设计展示

连杆作为内燃机曲柄连杆机构的核心传动部件，承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，广泛应用于车用发动机、通用小型动力设备、工程机械动力单元等场景，是动力输出路径中传递爆发压力的核心受力构件。在实际工况中，连杆需要承受活塞做功时的瞬时冲击载荷、往复运动产生的惯性力以及高速运转下的交变应力，因此其结构设计直接决定了动力总成的运行可靠性与服役寿命。

本次设计的连杆采用分体式大头结构，通过螺栓实现连杆盖与杆身的紧固连接，能够满足曲轴曲柄销的装配需求，小头端通过活塞销与活塞组件连接，杆身采用变截面工字形结构，在保证整体结构强度与刚度的前提下，尽可能降低构件自身重量，减少往复运动产生的惯性载荷，适配高转速动力设备的运行需求。设计过程中充分考虑了构件的受力分布特性，对大小头过渡区域、杆身与端头的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂风险，同时严格控制各部位的尺寸公差与形位公差，保证大小头孔的圆柱度、平行度以及孔中心距精度，满足装配后运动副的配合间隙要求。

从安装边界来看，连杆大头孔适配对应规格的曲轴曲柄销，装配后需保证轴瓦的压紧量符合配合要求，小头孔与活塞销的配合采用间隙配合设计，保证运转过程中活塞销能够灵活转动，同时预留充足的润滑通道空间，确保运动副表面能够得到持续的润滑油供给，降低摩擦磨损。整体外形尺寸经过精准校核，在活塞往复运动的全行程内，连杆不会与气缸内壁、曲轴箱内部结构发生运动干涉，杆身的截面尺寸经过力学仿真验证，在最大爆发压力工况下的变形量控制在允许范围内，能够满足常规内燃机的动力传递需求，可作为动力机械设计、机械原理教学以及零部件结构参考的实用案例。
