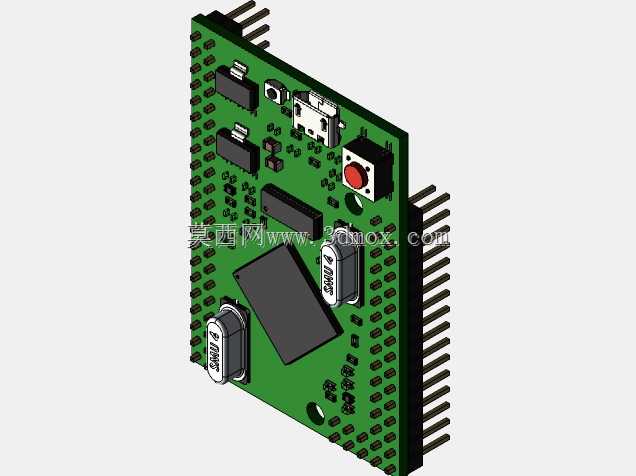

Arduino Mega2560兼容嵌入式控制板结构

这款嵌入式控制板的三维结构还原，核心面向小型智能装备、教学实验装置、DIY创客项目的电控系统搭建场景，很多桌面级小型自动化设备、开源机器人项目、传感器数据采集终端都会选用这类兼容板作为核心控制载体，用来处理输入输出信号、运行预设控制逻辑、驱动外围执行器件。从实际使用角度看，这类控制板需要适配标准排针插接接口，板载的晶振、复位按键、USB接口、主芯片、存储器件的布局都严格遵循通用兼容规范，排针分布在板卡两侧，间距完全匹配通用面包板、扩展盾板的安装孔位，不需要额外改孔就能直接叠装各类功能扩展模块。设计过程中优先考虑了元器件的排布避让，板上的电解电容高度、复位按键的凸起高度、USB接口的伸出尺寸都做了精准还原，做设备结构设计时，可以直接调用这个模型核对电控仓的内部空间，避免出现外壳干涉、接口对位不准的问题。板卡的安装孔位设置在板身边角，孔径适配常用的M3铜柱安装，安装边界严格控制在标准板卡尺寸范围内，两侧排针的伸出长度、引脚间距都和实物一致，做结构装配时可以直接用来模拟排针与外接端子的对接空间，预留足够的接线操作余量。板上的元器件布局充分考虑了散热空间，主芯片周边预留了足够的空气流通间隙，大体积电解电容避开了易受力碰撞的板边位置，复位按键设置在板边易操作的区域，USB接口位置对齐常见设备外壳的接口开口位，不需要额外调整结构就能完成外露接口的对位。做整机结构设计时，调用这个模型可以直接完成电控部分的布局校验，核对板卡与周边结构件的安全间隙，确认安装铜柱的高度是否合适，避免出现组装后元器件被挤压、接口无法插拔的问题，对于做开源硬件二次开发、小型智能设备结构设计的工程师来说，精准的板卡模型能大幅减少反复打样核对的工作量，提前规避装配干涉风险。
