同步齿形橡胶传动带三维设计模型

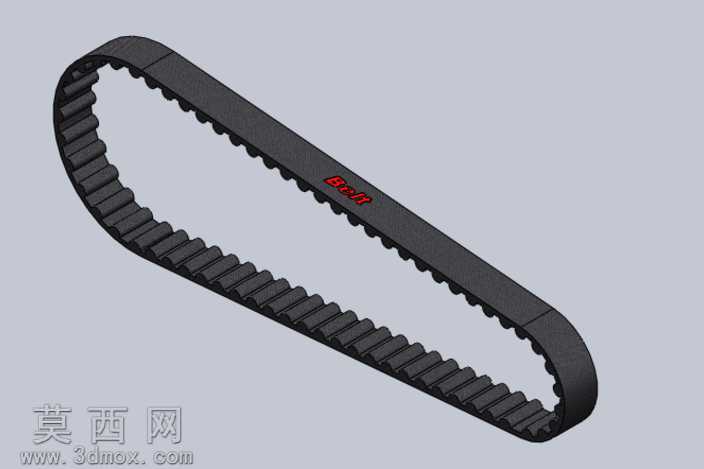

本模型为同步齿形橡胶传动带，采用SolidWorks进行全参数化三维建模，建模过程严格遵循同步带的实际结构特征进行还原。首先通过草图绘制同步带的闭合环形轮廓，精准控制带体的整体周长与环形曲率，确保带体的闭合形态符合实际安装使用的环形结构要求。随后对带体内侧的传动齿进行特征建模，每一个齿的齿形轮廓、齿距、齿高都按照标准同步带的齿形参数进行绘制，通过阵列特征完成整圈齿形的均匀排布，保证齿与齿之间的间距误差控制在建模精度范围内，还原同步带啮合传动的结构基础。带体主体部分采用拉伸凸台特征生成，精准控制带体的厚度与宽度参数，还原橡胶带体的基体结构，同时在带体外侧表面添加品牌标识的浮雕特征，通过包覆命令将标识图案贴合在带体弧形外表面，还原真实产品的外观细节。材质渲染阶段，为带体赋予黑色哑光橡胶材质，调整材质的粗糙度、反光度参数，模拟工业橡胶带的表面质感，齿形部分与带体主体保持材质统一，仅在边缘处做细微的光影区分，凸显齿形的立体结构。建模过程中重点考量同步带的柔性结构特征，通过合理的特征顺序避免建模错误，确保环形带体无破面、无重叠几何，齿形与带体的衔接处做平滑过渡处理，还原实际生产中同步带一体成型的结构特点。整体模型完整还原了同步齿形带的内外结构特征，可用于传动机构的装配模拟、运动仿真演示，也可作为机械设计教学中传动零件的建模参考案例，帮助设计者理解同步带的啮合传动原理与结构设计要点，为相关传动系统的设计优化提供直观的三维模型支撑。
