烟草行业用移动式煤粉燃烧器结构设计

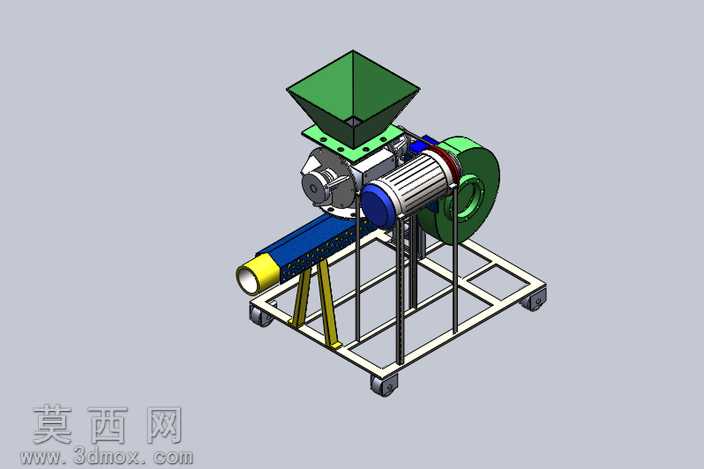

本套煤粉燃烧器三维模型采用主流三维机械设计软件完成全参数化建模，整体结构按照实际工业设备的功能逻辑完成装配搭建，完整还原了设备从进料、送风、燃烧到输出的全流程结构。模型顶部设置倒锥台形进料料斗，采用钣金折弯成型的结构设计，料斗下方连接定量送料腔体，腔体内部设计有螺旋送料轴结构，可实现煤粉的定量稳定输送，避免进料不均导致的燃烧波动。送料腔体侧方配套驱动电机，电机与送料轴之间采用直连传动结构，减少传动损耗，保证送料扭矩的稳定输出。送料腔体另一侧连接离心式送风组件，蜗壳式风轮结构可提供稳定的高压送风，将输送至燃烧腔的煤粉充分吹散，保证煤粉与空气的充分混合，提升燃烧效率。燃烧输出段采用长筒形结构设计，前端设置缩径喷口，可将燃烧产生的高温气流定向输出，满足烟草烘干工序的定向供热需求。设备整体采用方管焊接成型的框架式底座，底座下方配置四个万向脚轮，可实现设备在生产车间内的灵活移动与位置调整，适配不同工位的供热需求；框架上设置三角加强筋结构，对燃烧筒体形成稳定的斜向支撑，避免设备运行过程中因振动产生结构变形。建模过程中对所有零部件均赋予了对应材质属性，钣金件赋予冷轧钢板材质并做喷塑外观处理，传动部件赋予金属机加工材质，电机、风机组件按照工业产品的常规外观做分色处理，渲染效果贴合实际工业设备的视觉特征。整体设计围绕烟草行业减少烟草水分的烘干需求展开，在保证燃烧稳定性的前提下兼顾了设备的移动灵活性，结构紧凑布局合理，各功能模块之间的装配间隙、连接关系均按照实际加工装配要求设置，可直接用于后续的工程图导出、结构优化与生产参考。
