学生设计SAE脚踏板框机械结构

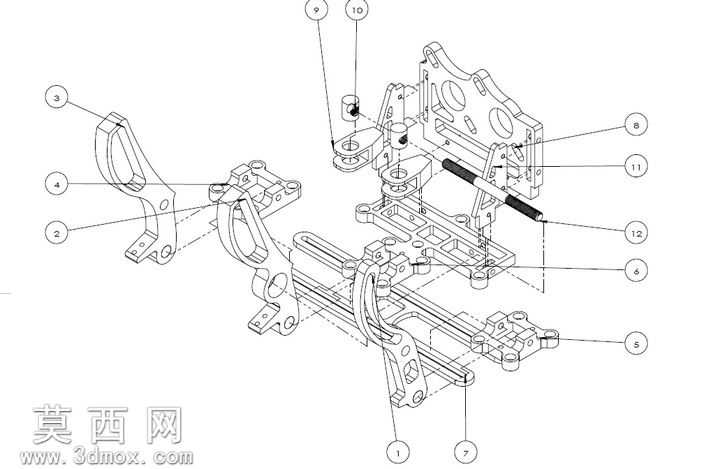

本作品为面向SAE赛事设计的脚踏板框机械结构，采用三维参数化建模方式完成全组件的数字化构建，建模过程中严格遵循机械装配逻辑，对每一个零件的安装基准、配合公差进行了预设，确保各部件在虚拟装配环境下无干涉、可实现预期的动作行程。从结构设计来看，整套脚踏板框采用分体式组装架构，包含左右对称的踏板摇臂、底部支撑导轨、安装定位基座、传动连杆组件以及限位调节模块，各零件通过螺栓铰接、滑轨导向的方式组合，踏板摇臂采用镂空式结构设计，在保证结构强度的前提下有效降低了整体自重，适配赛事车辆的轻量化设计需求。建模阶段对铰接位置的转动副进行了运动仿真验证，确认踏板踩踏行程内连杆传动顺畅，无卡滞点位，同时预留了踏板角度、复位弹簧安装位的调节空间，可适配不同驾驶者的操作习惯。材质设定上，支撑基座与导轨部分预设为高强度铝合金材质，兼顾刚性与轻量化属性，踏板摇臂部分可根据加工条件选用铝合金或高强度工程塑料，铰接销轴采用标准钢制销轴，保证转动部位的耐磨性能。设计思路围绕赛事场景的实际使用需求展开，整体结构紧凑，安装定位孔位采用标准化设计，可直接适配多数SAE赛车的座舱前部安装空间，各零件拆分充分考虑了加工可行性，板材类零件可通过激光切割、折弯成型完成，异形结构件可通过CNC铣削加工，无需特殊定制工艺，降低了实物制作的成本与周期。整套模型完整还原了脚踏板框从零件到装配的全结构细节，可直接用于后续的工程出图、实物加工以及装配调试参考，结构设计兼顾了功能性、加工性与轻量化要求，符合学生赛事作品的设计定位。
