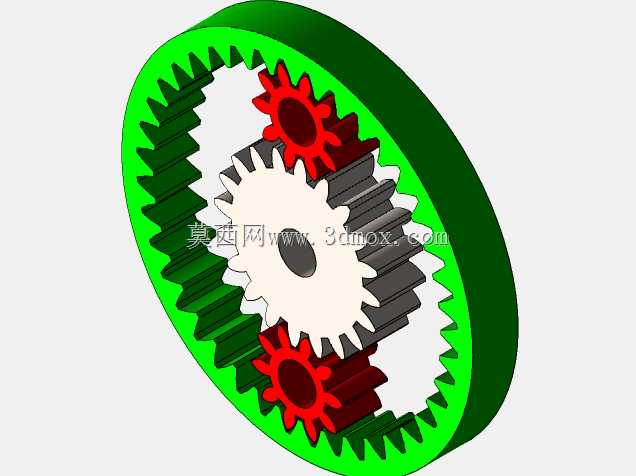

三档行星式内啮合齿轮传动结构

这套三档齿轮传动结构属于典型的行星轮系传动构型，核心由一个大尺寸内齿圈、一个中心太阳轮、两个对称布置的行星小齿轮共同组成，整体采用同轴布局设计，所有轮齿均采用标准渐开线齿形加工，啮合间隙控制在合理公差范围内，可有效降低传动过程中的齿面冲击与噪音。在实际工业应用场景中，这类结构常被集成到小型变速设备、轻工机械进给机构、小型输送线动力传输单元中，依靠不同轮系的锁止与释放组合实现三档不同传动比的动力输出，满足设备在不同工况下的转速与扭矩切换需求，比如低速档适配大负载爬坡、重载进给的高扭矩输出要求，高速档适配轻载快速输送、空行程快速复位的高转速需求，中间档位则适配常规工况下的动力传输，兼顾传动效率与负载能力。从设计思路来看，该结构采用对称双行星轮布局，相比单行星轮构型可将传动负载均匀分配到两个行星轮上，有效降低单个轮齿的接触应力，提升整体结构的承载能力与使用寿命，同时对称布置的行星轮可抵消传动过程中的径向力，减少支撑轴承的侧向负载，降低运转过程中的振动幅度。内齿圈作为结构的外圈固定构件，既承担轮系的外壳防护作用，也作为内啮合传动的关键部件，其齿圈的内径尺寸决定了整个传动总成的最大安装外径，中心太阳轮的内孔为动力输入或输出的安装接口，可根据适配的轴径尺寸调整配合公差，两个行星轮通过销轴安装在行星架上，行星架的端面预留有标准安装孔位，可与外部换挡机构、输出轴系直接对接。整个传动总成的轴向厚度控制在紧凑范围内，可适配安装空间较为局促的小型设备舱体，所有轮体的端面均做了倒角处理，避免装配过程中出现锐边磕碰，也能减少运转过程中的应力集中问题。轮齿啮合处预留有合理的润滑间隙，可填充润滑脂实现长期免维护运转，适合在中小型自动化设备、小型动力传输场景中作为核心变速单元使用，整体结构没有冗余的复杂构件，加工难度低，装配工序简单，后期维护更换配件的成本也相对低廉，能够很好地适配民用轻工设备、小型教学演示台架、简易传动实验装置的使用需求。
