台式框架结构木工圆锯切割设备

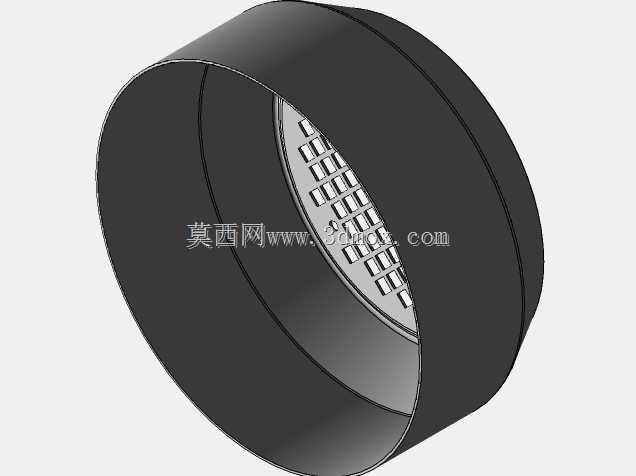

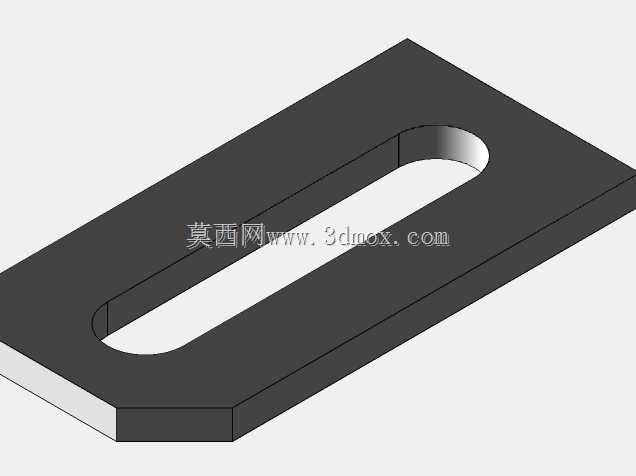

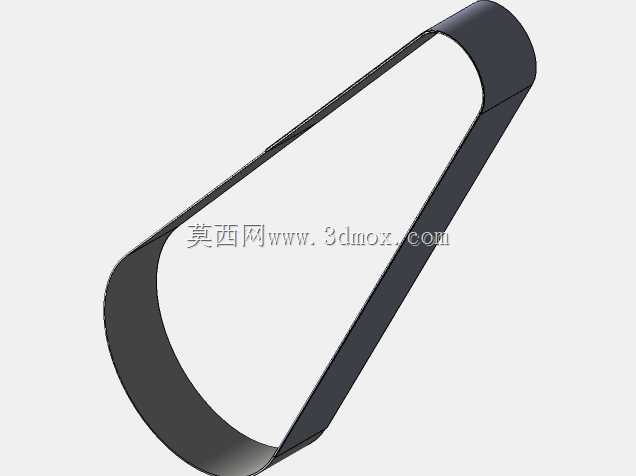

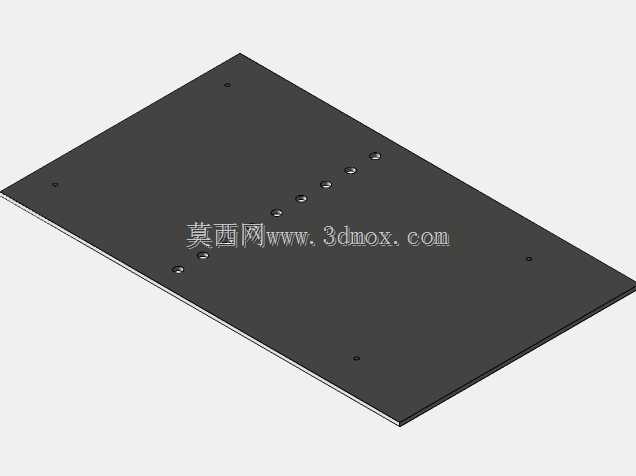

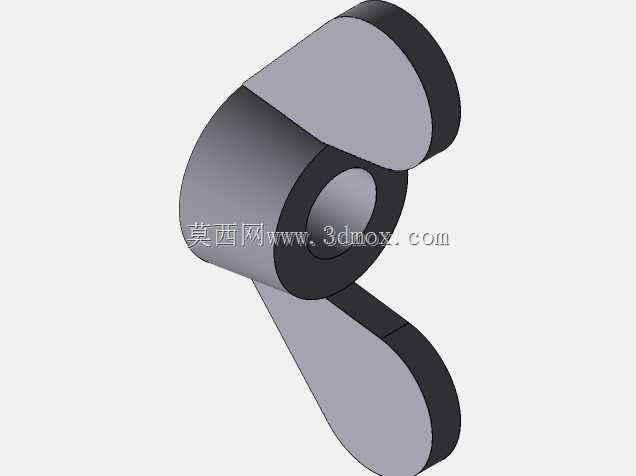

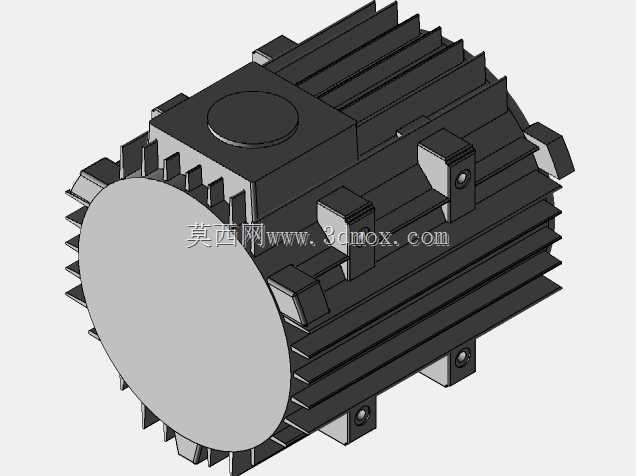

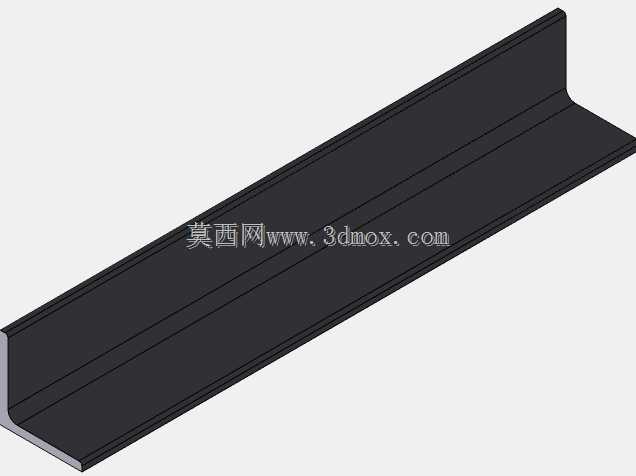

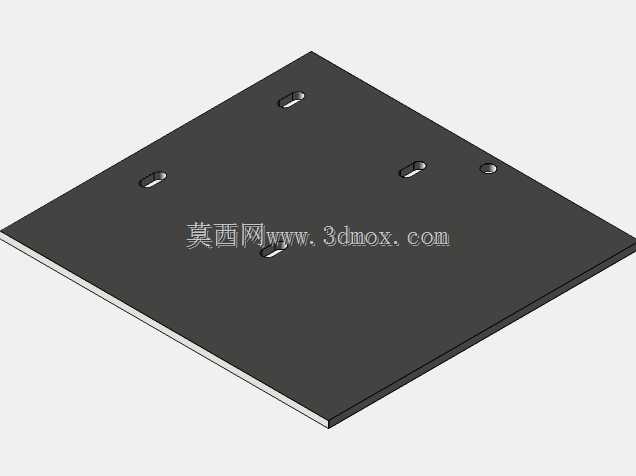

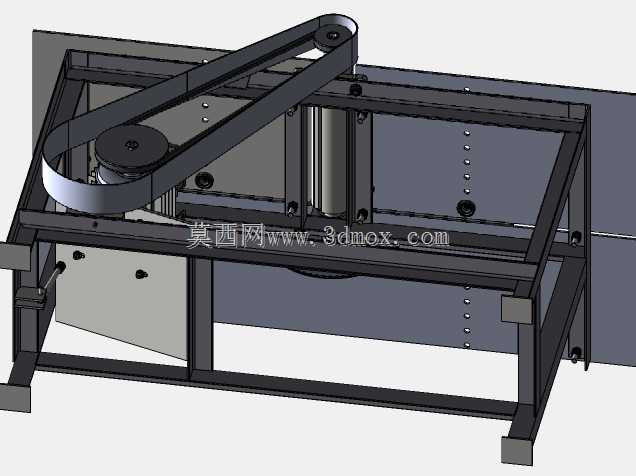

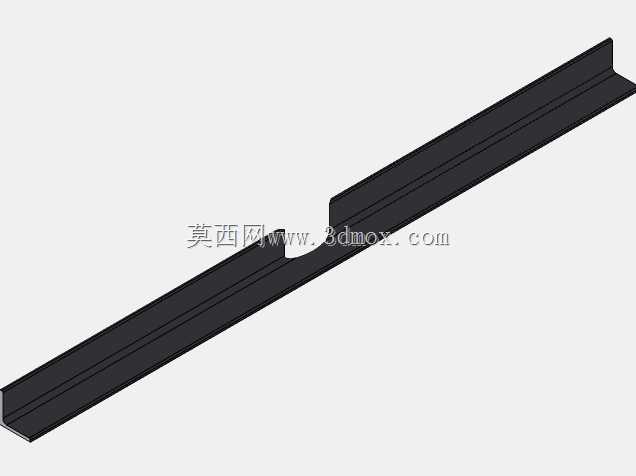

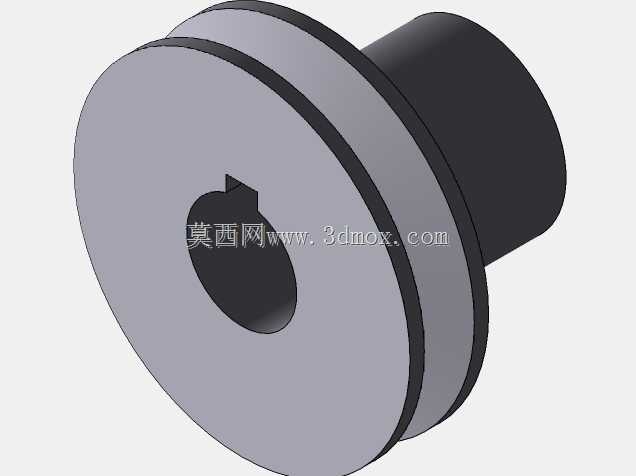

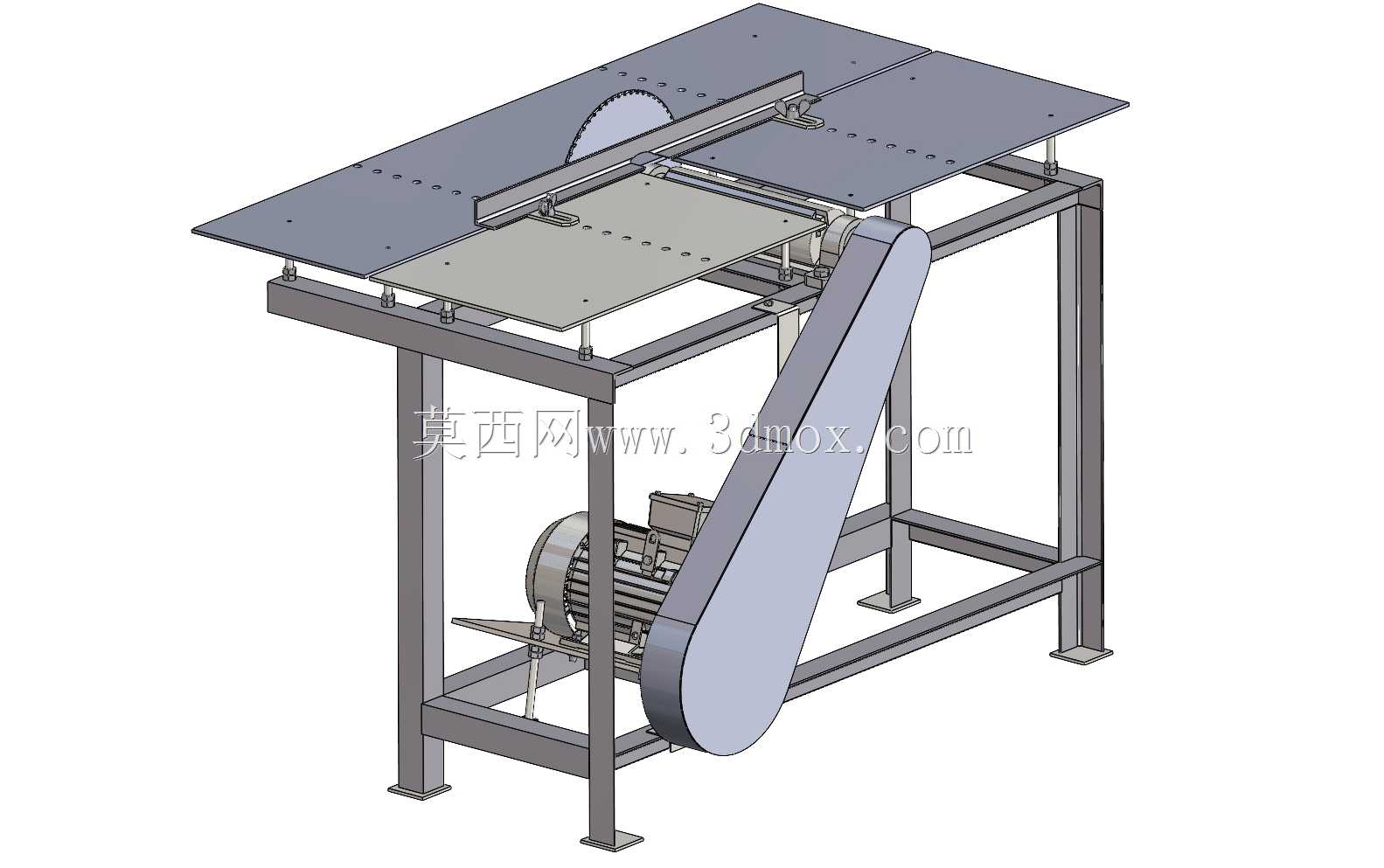

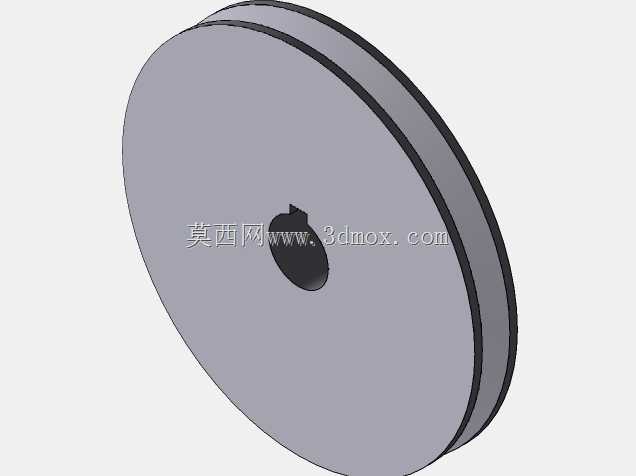

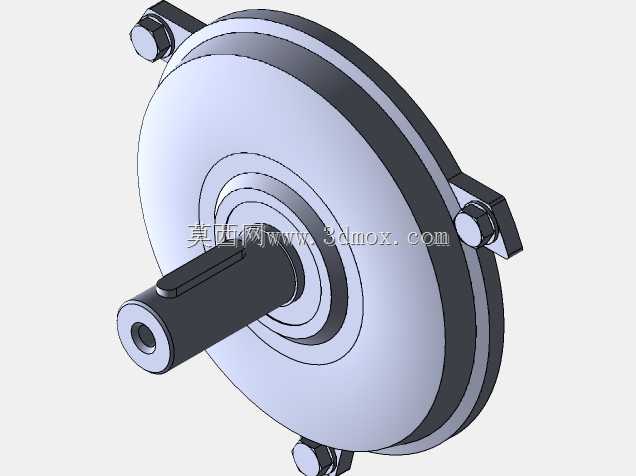

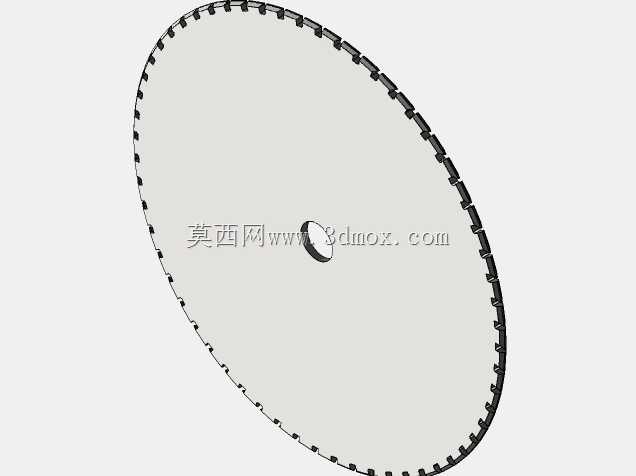

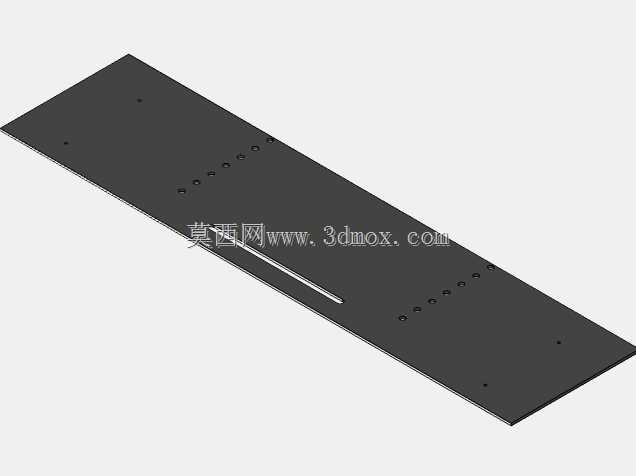

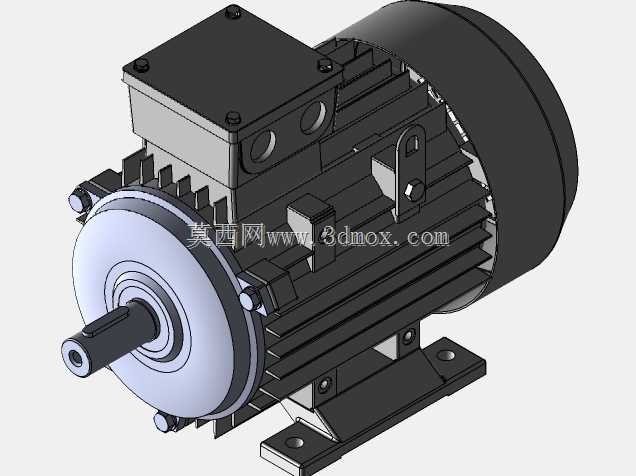

该设备为面向小型木材加工场景设计的台式锯切装备，主要应用于家装木作现场、小型家具作坊、建材门店的木料裁切作业，可完成实木板、人造板材、木方条料的定长切断、开料分切等常规加工工序，适配厚度在120mm以内的各类木质型材加工需求，能够替代传统手工锯切作业，大幅提升木作加工的效率与切口平整度。设备整体采用框架式方管焊接机架作为承载主体，底部设置方形可调支撑脚，可根据作业地面的平整度调整支撑高度，保证工作台面处于水平状态，避免加工过程中出现机身晃动、板材滑移的问题，机架整体占地边界约为1200mm*800mm，工作台面距离地面高度约为750mm，符合人工站立送料的人机工程学高度，无需额外配置垫高操作台即可直接开展作业。动力传输采用三角带传动结构，驱动电机卧式安装在机架下部的安装托板上，通过大减速比的带轮将动力传递至锯片主轴，这种布局既可以降低锯片的工作转速，保证木材切割过程中锯片运行平稳不烧片，也能通过带传动的过载打滑特性，避免木料卡滞时烧坏电机，同时电机低位布置能够有效降低整机重心，提升设备运行的稳定性。工作台采用分体式钢板台面设计，锯片从台面中部的开槽位置伸出，台面上配置可滑移的靠尺定位组件，靠尺可沿台面的导向槽调整与锯片的平行距离，实现不同宽度板材的定宽裁切，靠尺上设置锁紧手柄，调整到位后可快速锁定位置，避免送料过程中靠尺偏移导致裁切尺寸超差。锯片上方设置半包围式的防护罩结构，能够遮挡锯片高速旋转带出的木屑飞溅方向，同时避免操作人员误触高速运转的锯片，提升作业过程的安全性，设备的带传动区域也设置了全包围的皮带护罩，防止杂物卷入传动结构引发故障。设计过程中充分考虑了小型加工作业的维护便捷性，电机安装板设置了长条形调节孔，可快速调整电机位置实现三角带的张紧度调节，锯片主轴采用标准深沟球轴承支撑，更换锯片时只需拆卸台面的压板即可完成操作，无需拆解整体机架结构，日常维护的操作门槛较低，适合非专业机修人员的日常保养作业。
