五英寸木工车床用旋转夹头卡盘结构

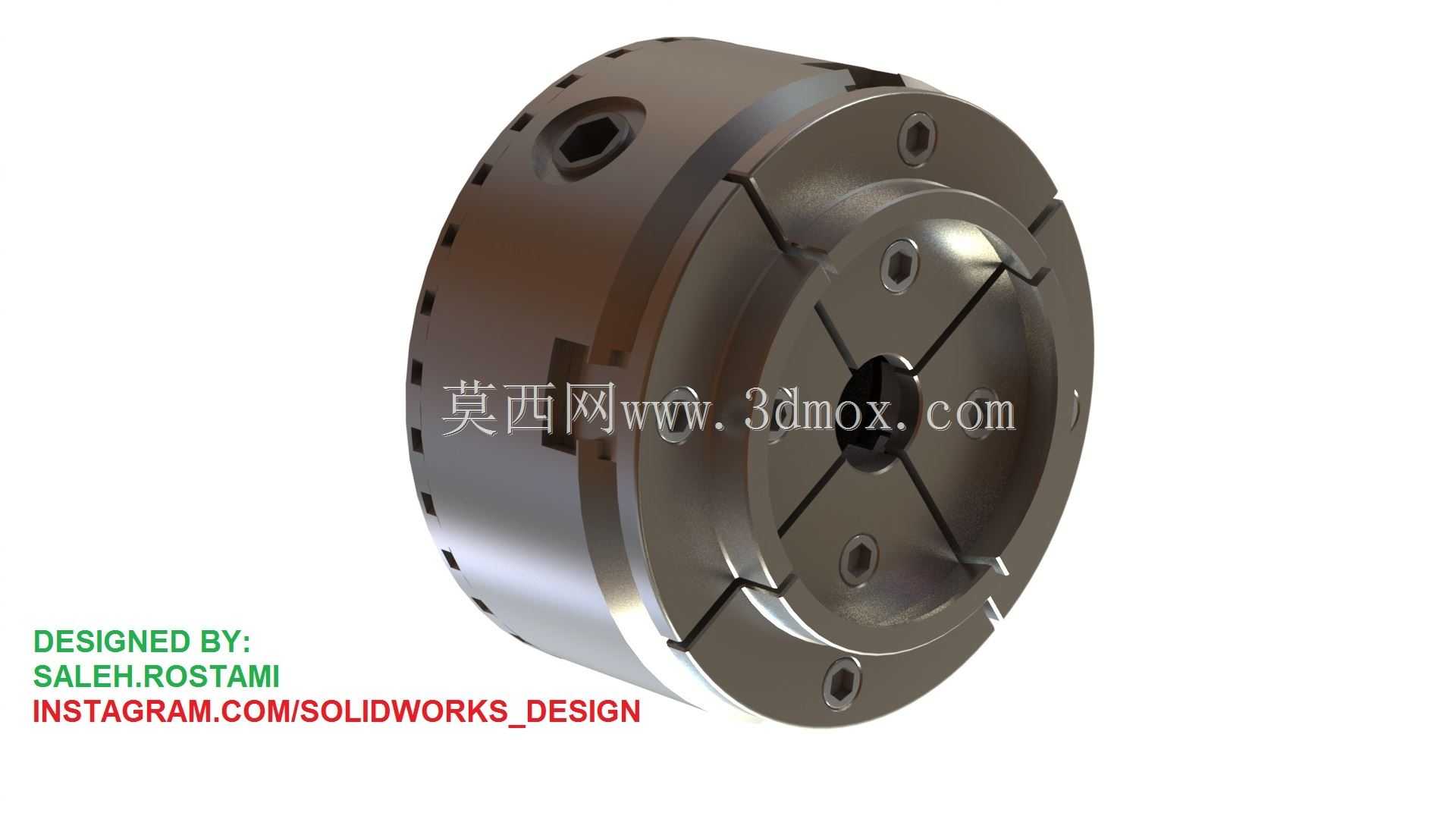

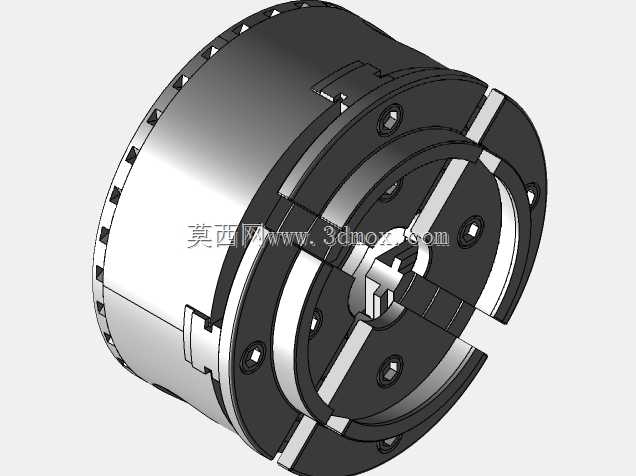

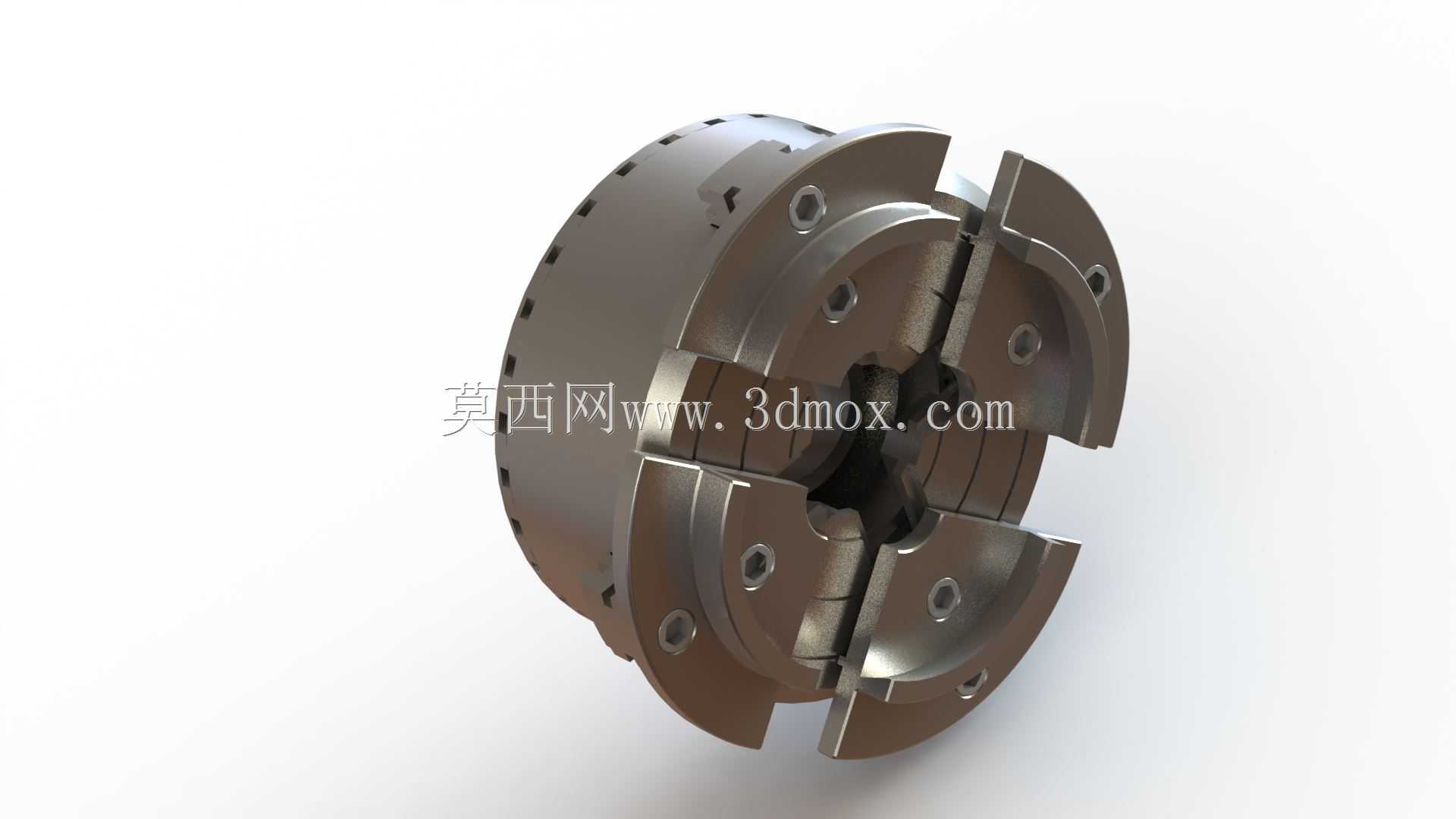

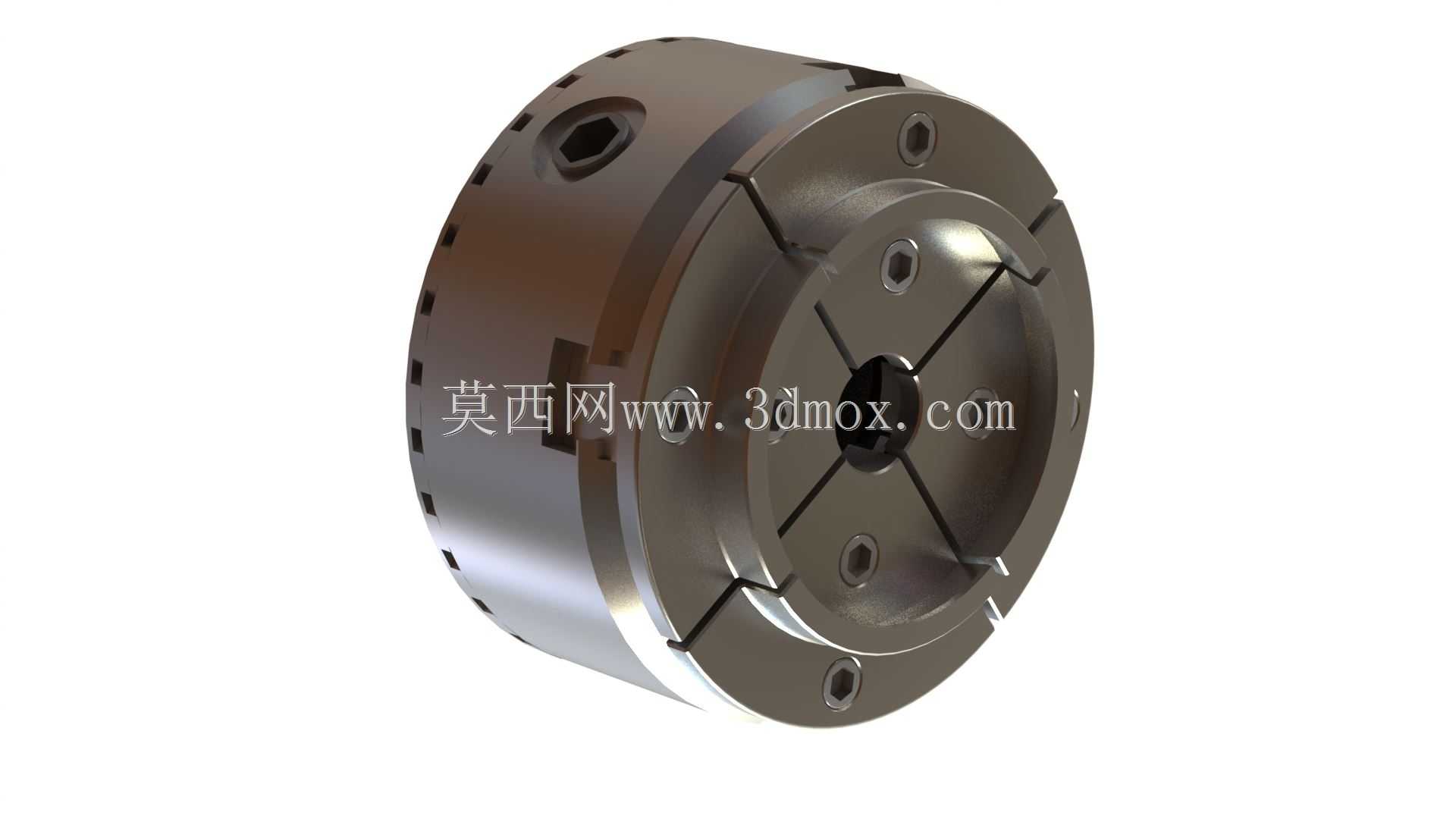

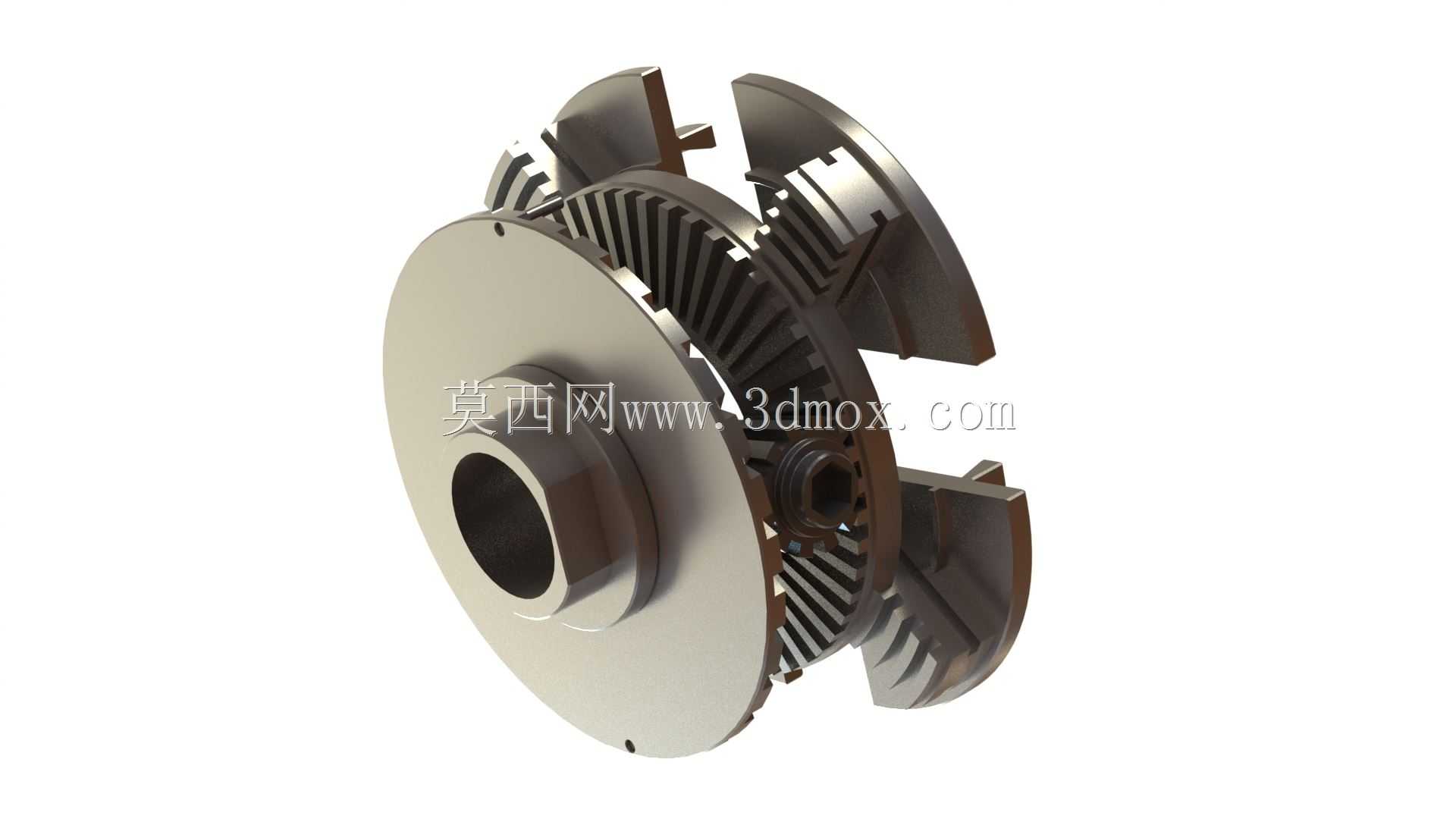

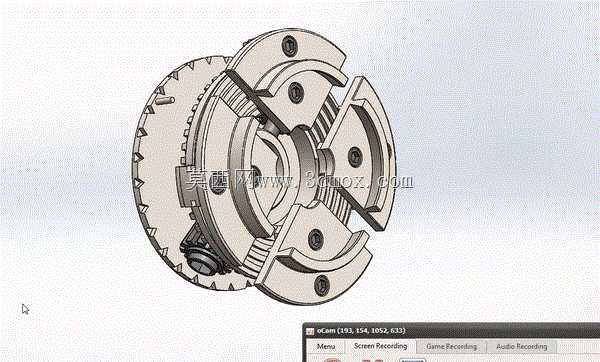

这款五英寸规格的旋转卡盘，是专为中小型木材车床配套设计的核心装夹部件，主要应用于木工旋切、木艺车削加工场景，可适配桌面级及小型落地式木工车床，在实木笔筒、木碗、工艺摆件、家具旋制配件等木制品加工环节承担工件夹持定位的核心作用，能够在主轴高速旋转过程中稳定抱紧待加工木料，避免工件偏移、甩脱，保障车削加工的精度与操作安全性。该卡盘采用多爪同步收拢的夹持结构，卡爪沿盘体周向均匀分布，配合内部的齿轮传动副实现同步开合动作，夹持过程中各卡爪进给量保持一致，可自动对中圆形、近圆形木料毛坯，无需反复调校找正，能够大幅缩短木工单件加工的装夹准备时间。卡盘主体采用高强度结构钢材质设计，卡爪夹持面做了防滑齿形处理，与木料接触时可嵌入木料表层，即便在大进给量车削、端面切削等受力较大的加工工况下，也能保持足够的夹持摩擦力，避免木料打滑移位。卡盘背部设计有标准的主轴连接接口，可直接匹配对应规格的车床主轴端，安装时无需额外制作过渡连接法兰，安装边界贴合常规小型木工车床的主轴端尺寸，五英寸的盘体直径既能够满足直径120mm以内木料的装夹需求，又不会因盘体过大占用过多的刀架活动空间，适配多数小型木工车床的加工行程范围。设计过程中充分考虑木工加工的实际使用需求，卡爪做了可调节的行程设计，既可以夹持小直径的细木方、圆棒料，也可通过反向安装卡爪实现大直径碗状、盘状木料的外撑夹持，覆盖绝大多数常规木艺加工的工件尺寸需求。内部传动齿轮做了等模数等齿宽的匹配设计，传动过程顺滑无卡滞，开合调节力矩适中，操作人员使用配套扳手即可轻松完成夹持松紧度调节，同时盘体边缘做了倒角钝化处理，避免高速旋转过程中尖锐边缘带来的操作安全隐患，整体结构兼顾装夹稳定性、操作便捷性与使用安全性，完全适配木工车床的日常加工使用需求。
