立式支架型材切割机结构设计

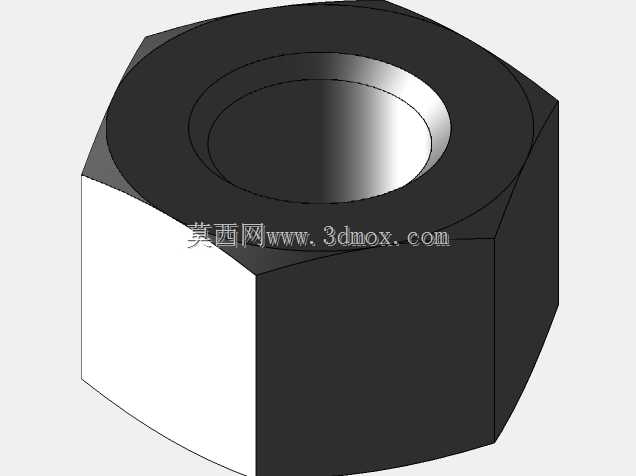

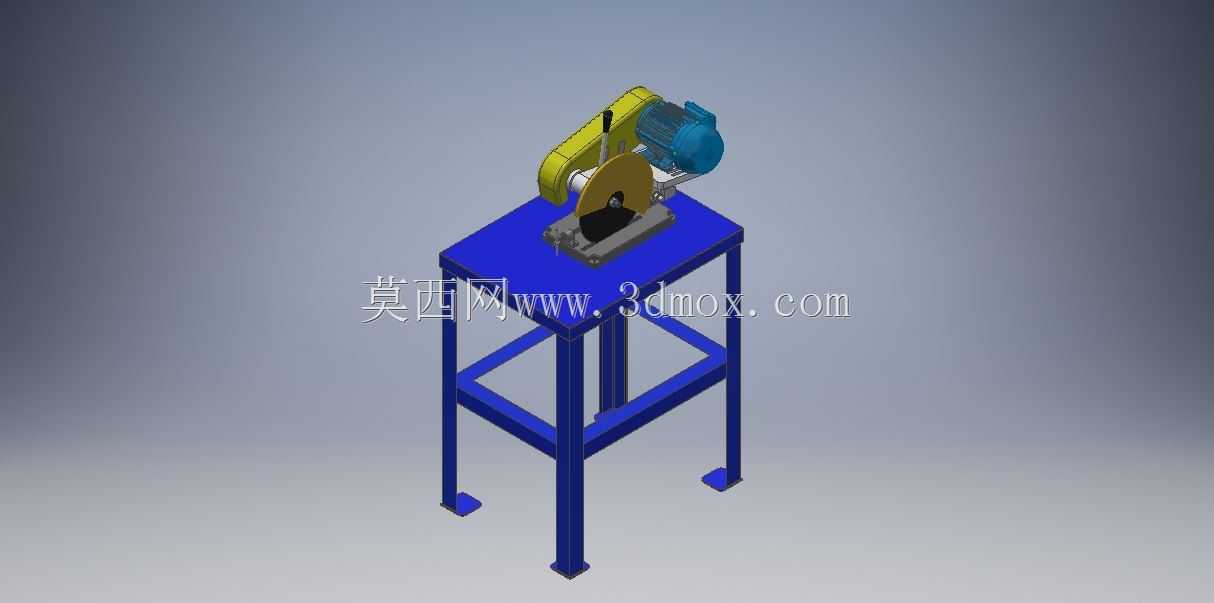

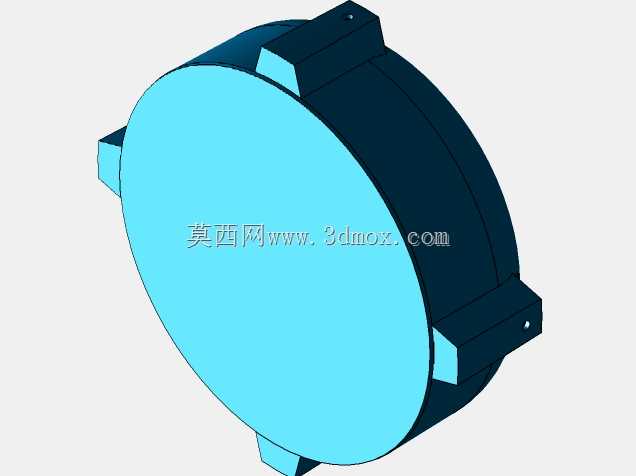

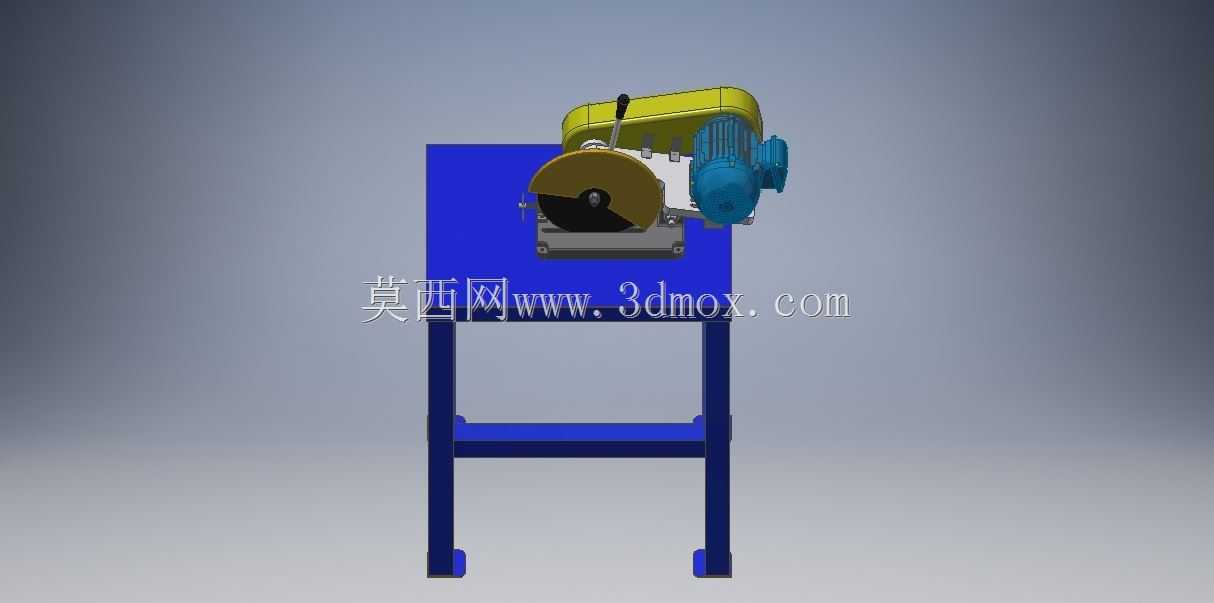

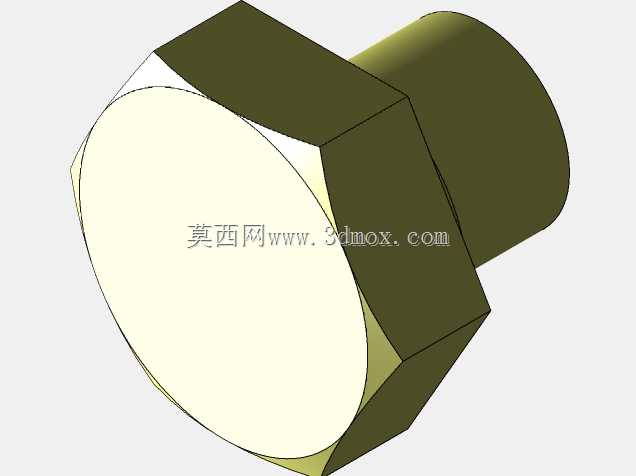

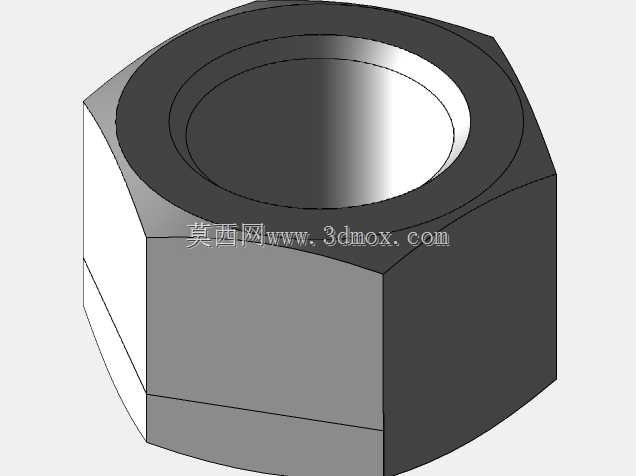

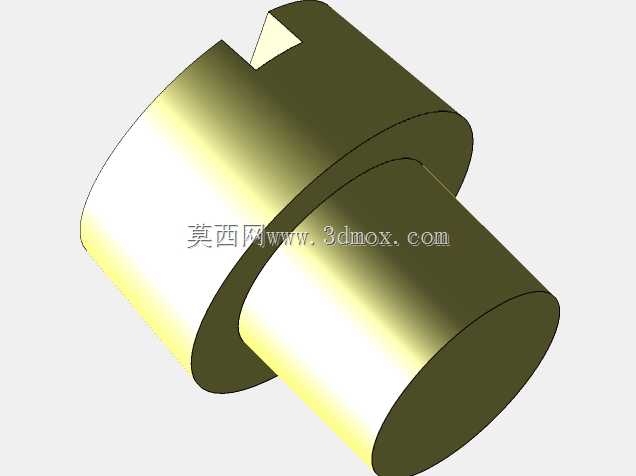

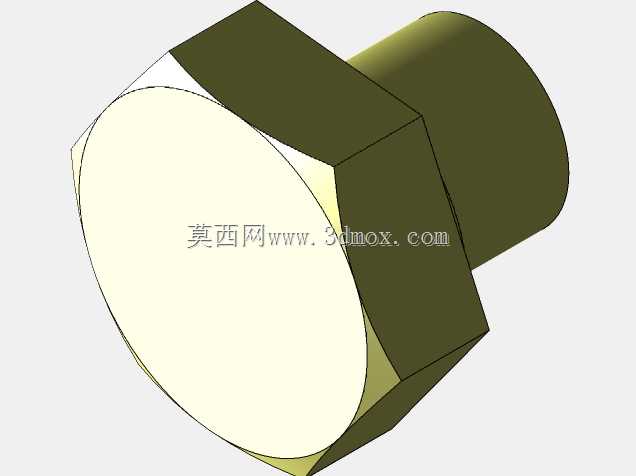

这款立式支架型材切割机主要面向五金加工、钢结构预制、装饰装修、小型机加工车间等场景使用，可完成圆钢、角钢、槽钢、薄壁钢管、铝合金型材等常见金属型材的定长切断作业，是现场下料环节通用性极强的加工设备。设备整体采用立式落地布局，核心切割主机安装在框架式钢制支架的顶部工作台面，相比手持切割机作业稳定性更强，相比大型工业锯床占地面积更小，移动部署灵活，既适合固定工位的批量下料，也可适配临时加工场地的流动作业需求。

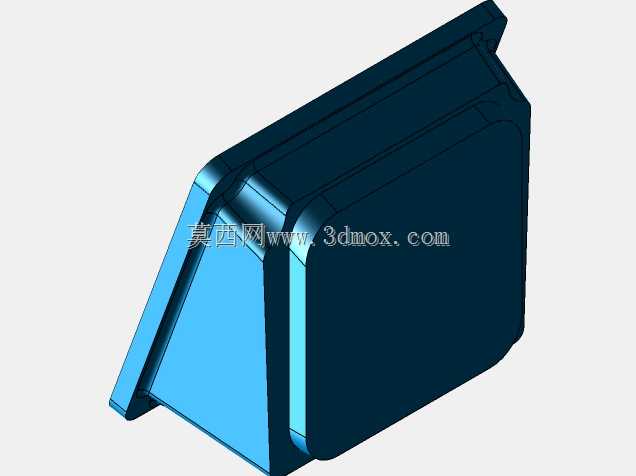

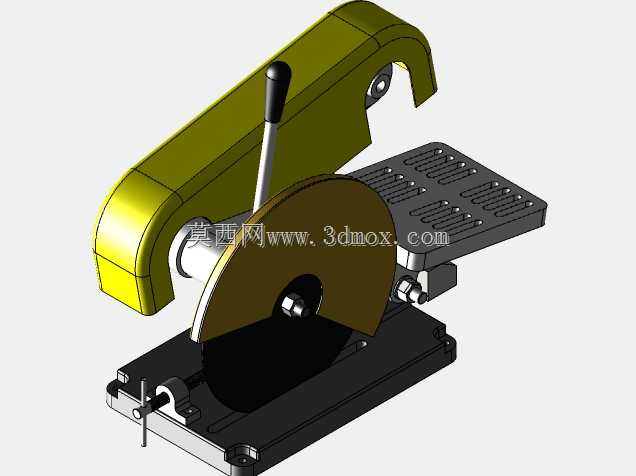

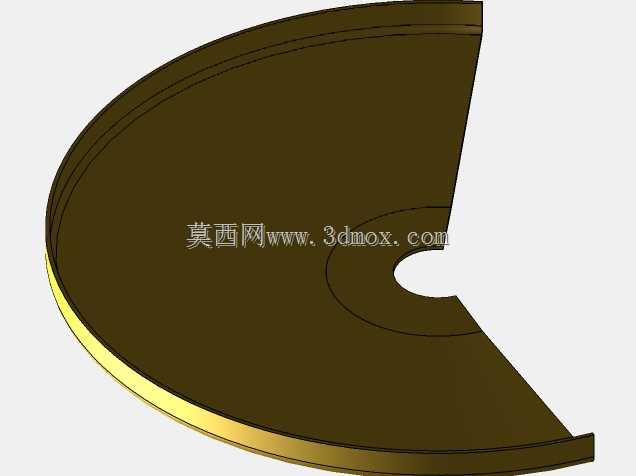

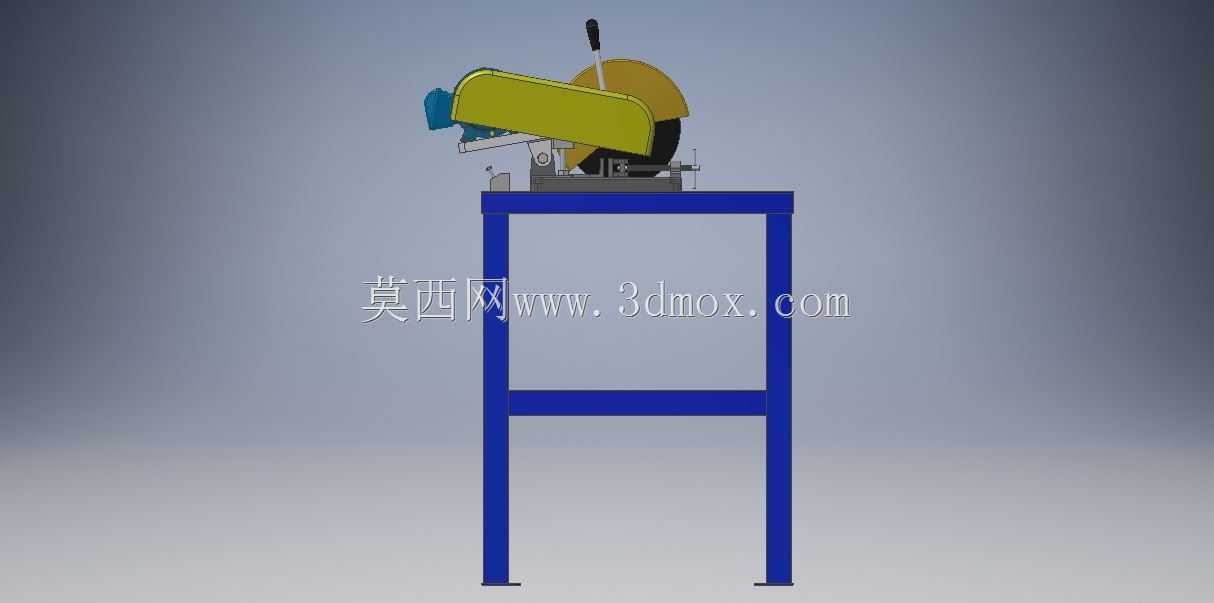

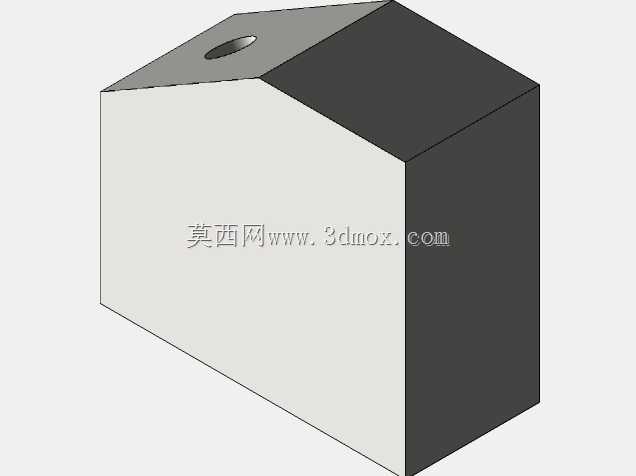

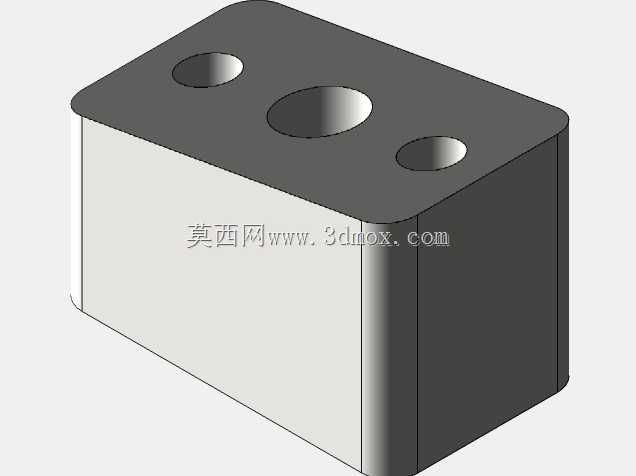

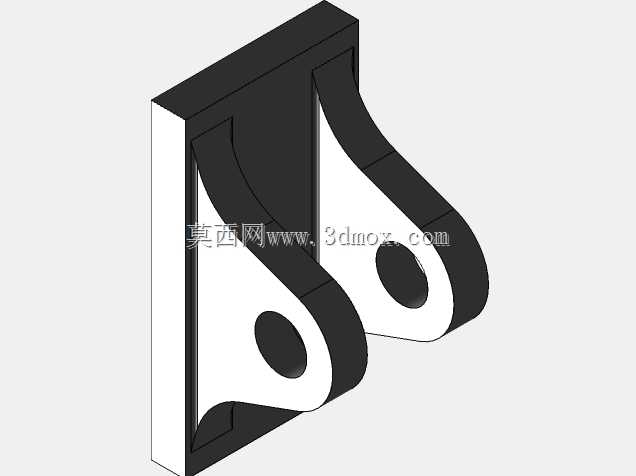

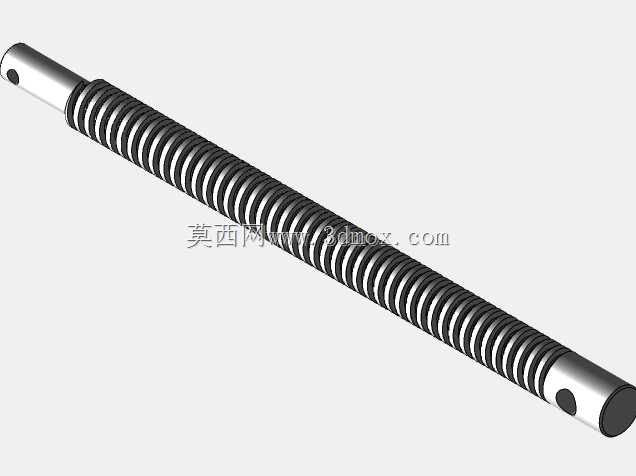

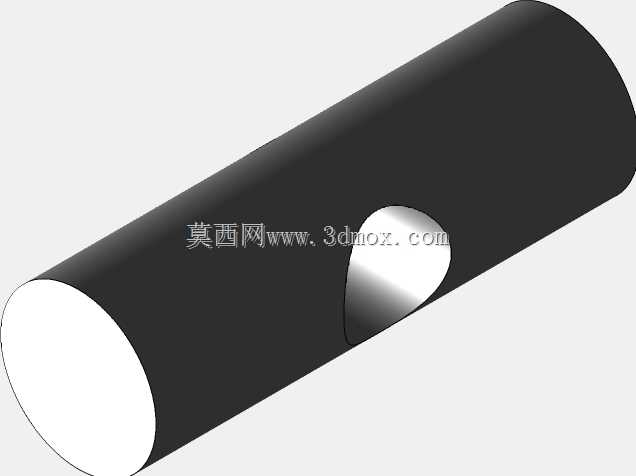

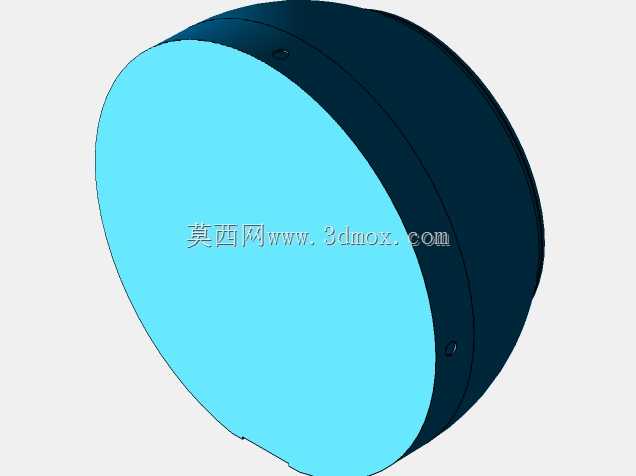

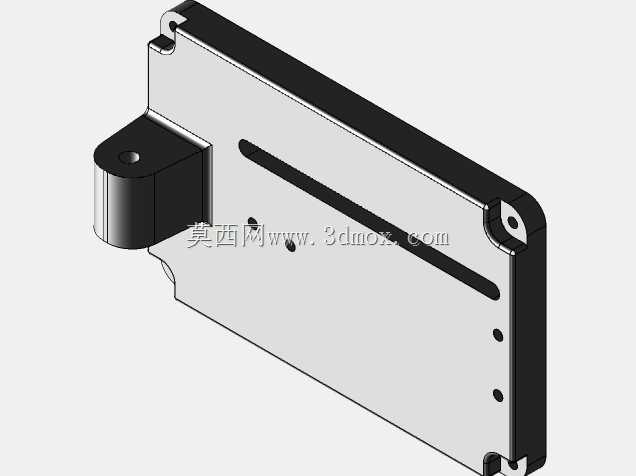

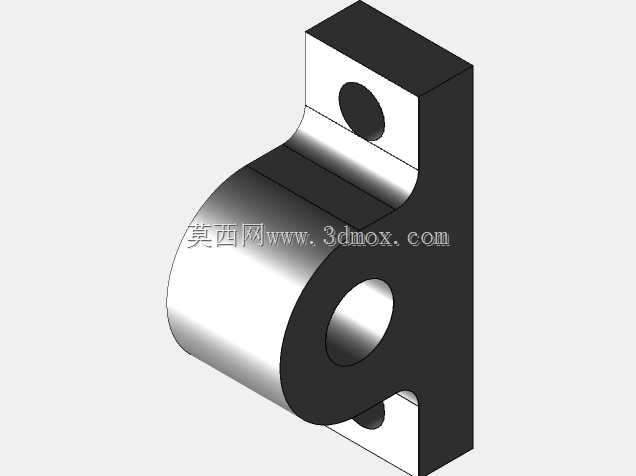

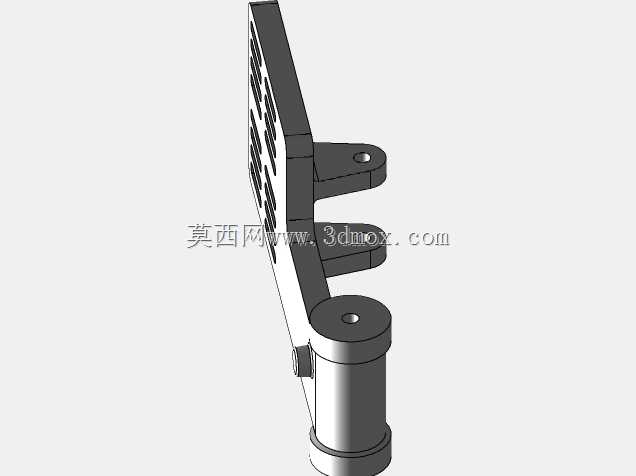

设备的核心功能是通过电机驱动高速旋转的砂轮切割片完成型材锯切，切割主机带有铰接式摆动臂结构，作业时操作人员只需下压操作手柄即可控制切割片进给，松开手柄后主机可通过内置复位结构自动抬升回位，操作逻辑简单易上手，无需复杂培训即可让一线操作人员快速掌握使用方法。工作台面采用平整钢板加工，预留了型材定位靠装的安装位，可搭配快速夹具、定位挡块实现不同长度型材的定长切割，有效降低重复测量的工作量，提升批量下料的尺寸一致性。

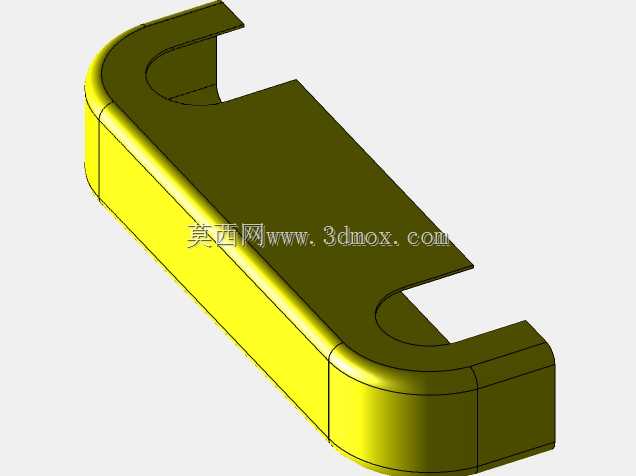

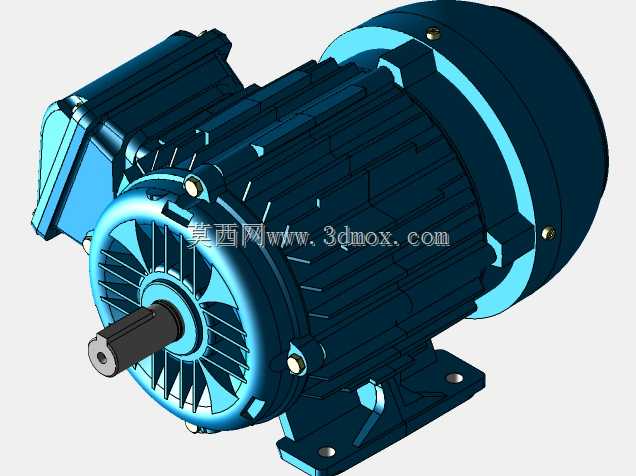

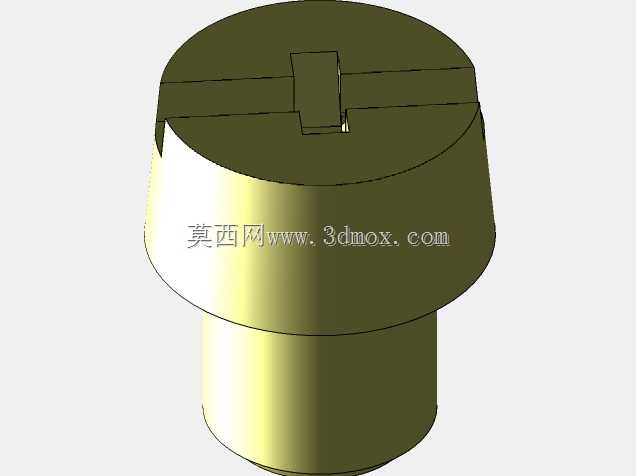

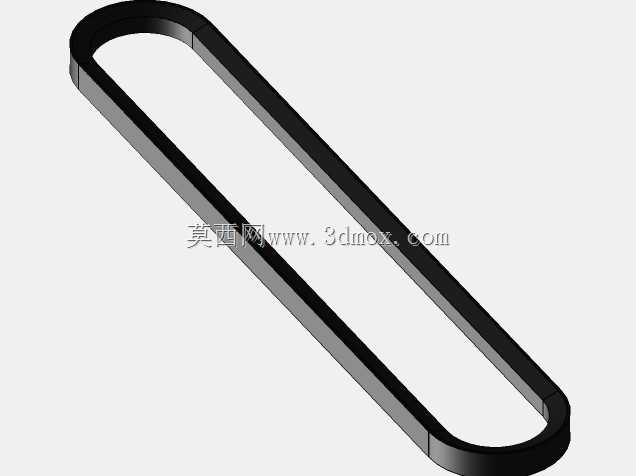

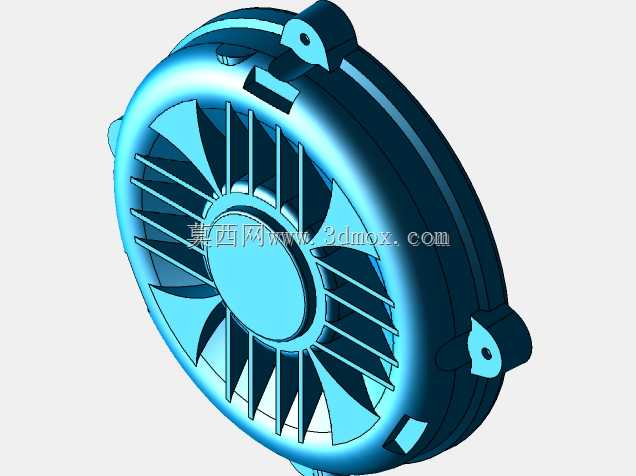

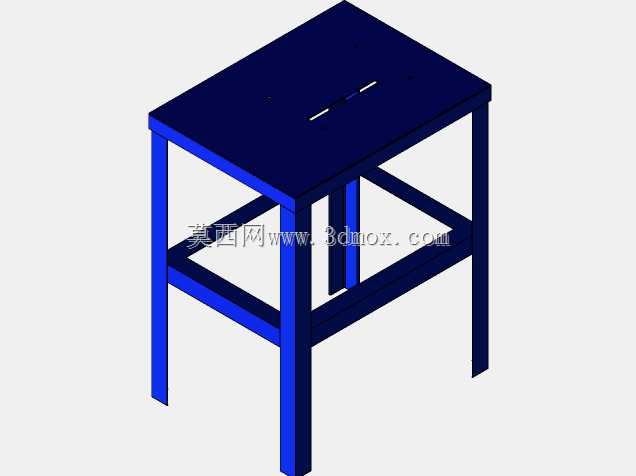

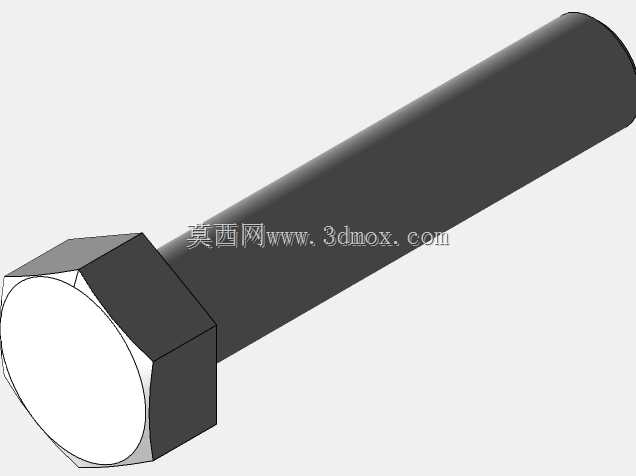

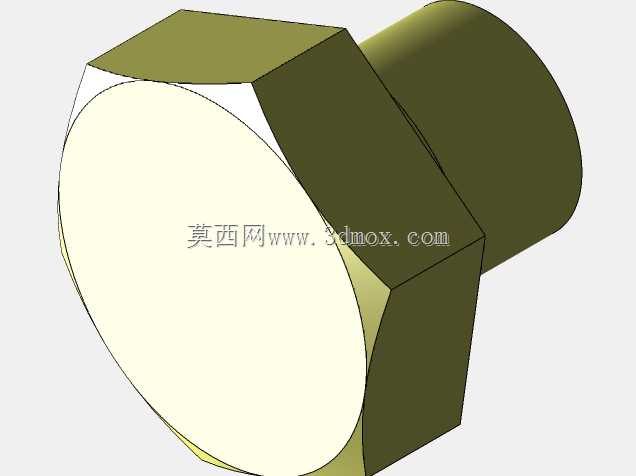

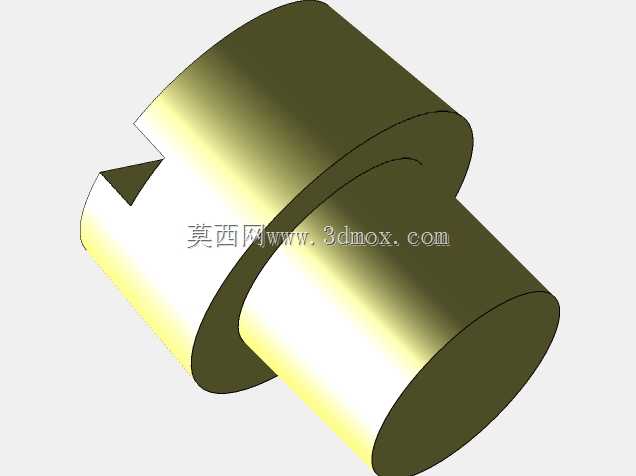

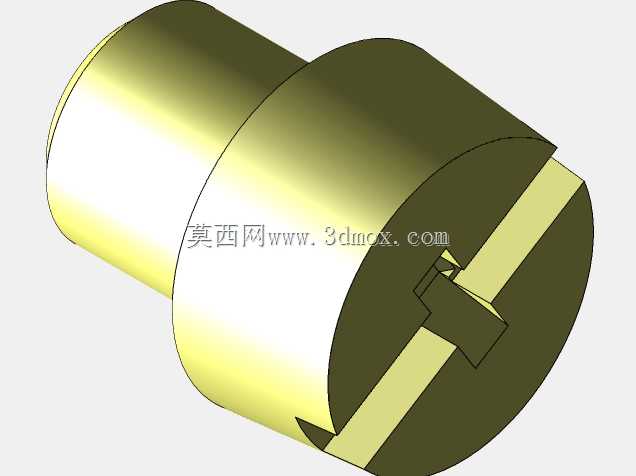

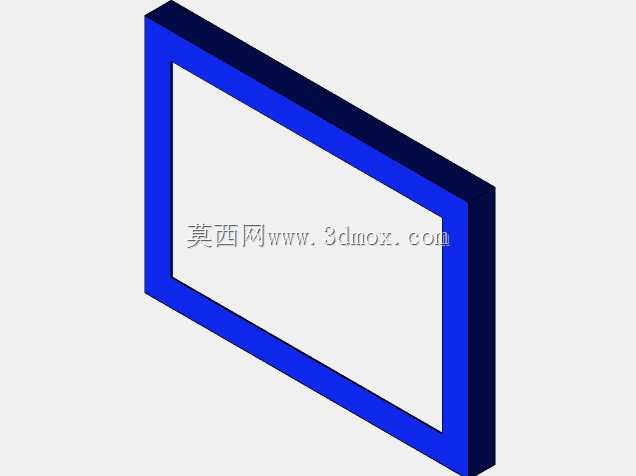

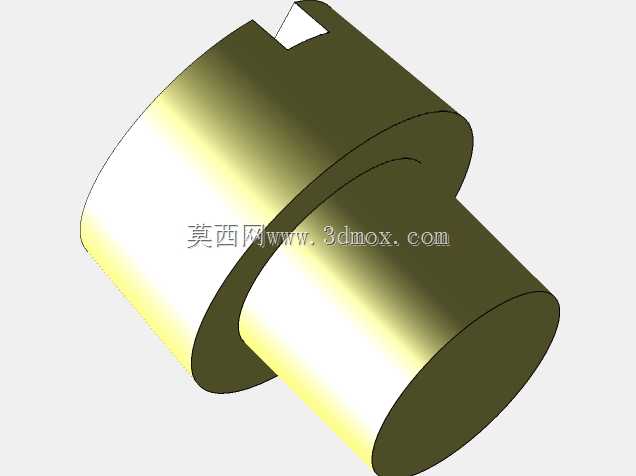

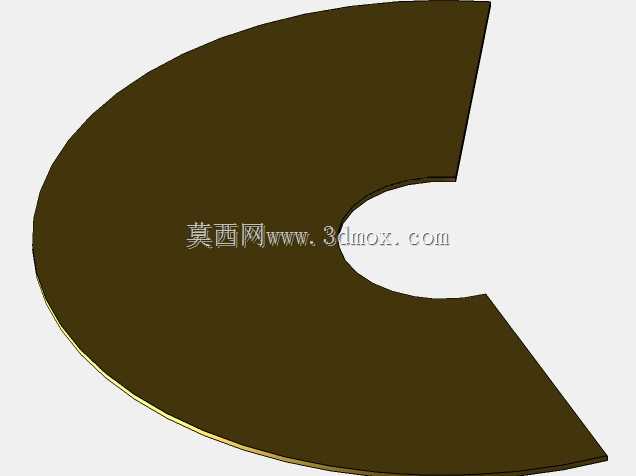

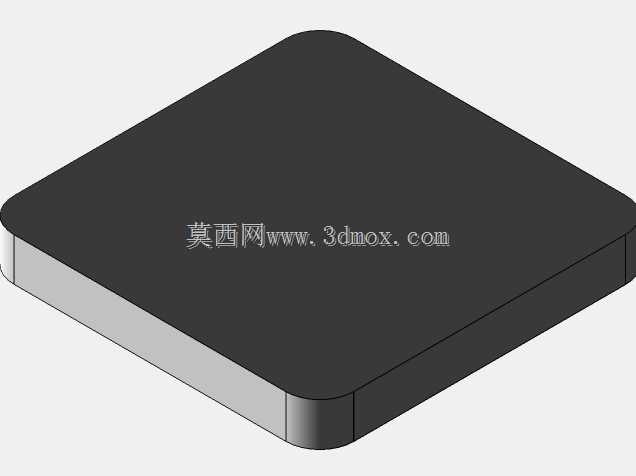

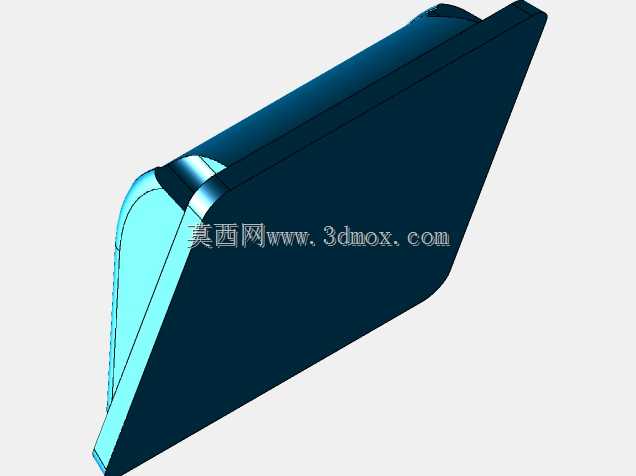

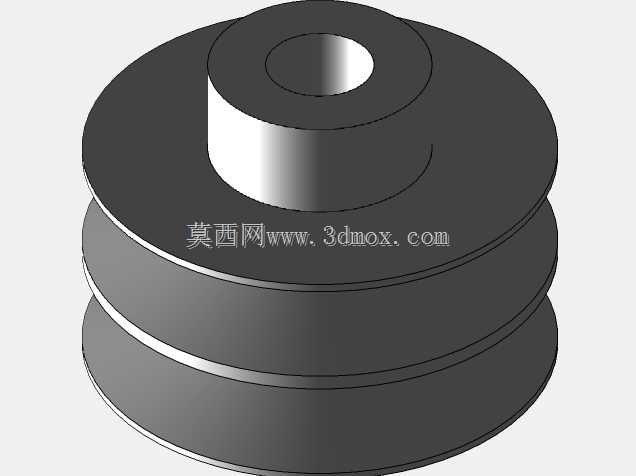

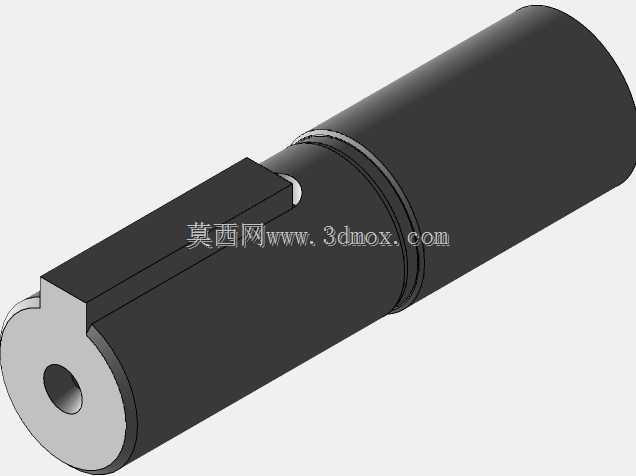

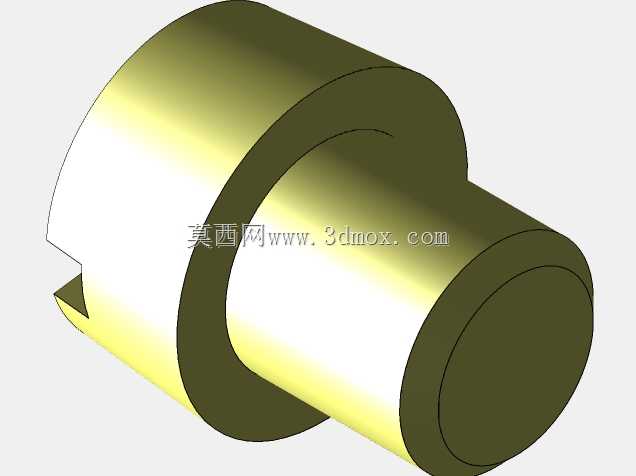

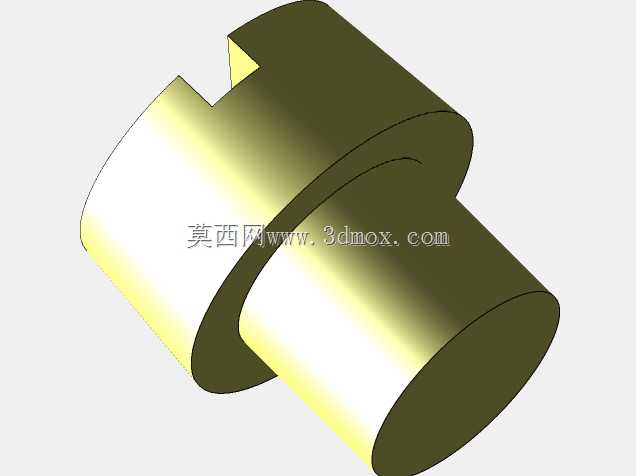

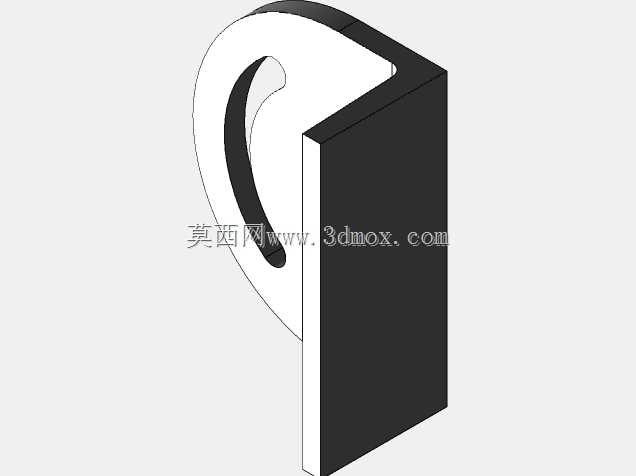

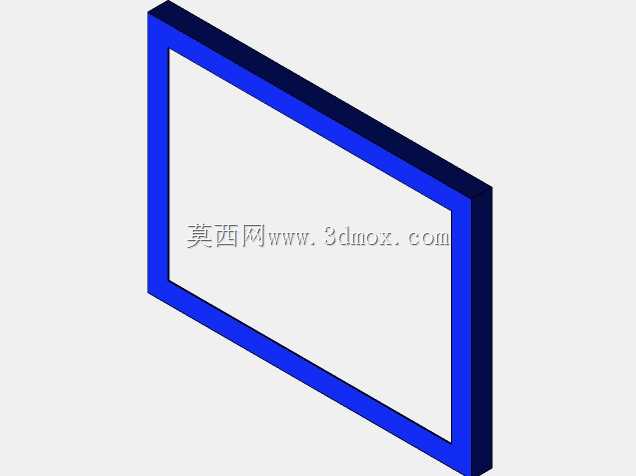

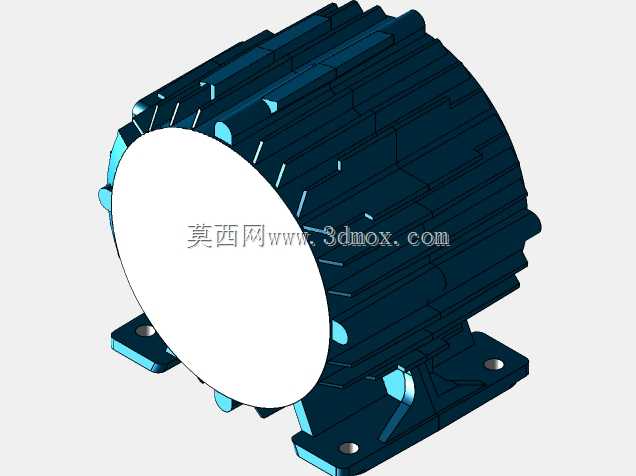

设计过程中重点考量了作业稳定性与操作安全性，底部支架采用方管焊接成型的框架结构，四条支腿底部带有可调式支撑脚，可根据地面平整度调整设备水平度，避免切割过程中出现设备晃动，支腿中部设置了横向连接的加强撑杆，大幅提升框架整体的抗扭刚度，即使切割大截面型材时也能保证机架无明显形变。切割片外侧设置了全包式安全防护罩，可阻挡切割过程中飞溅的磨屑与火花，防护罩的开口角度经过优化，既不影响型材的正常装夹，也能最大程度覆盖切割片的非工作区域，降低操作过程中的安全风险。电机与切割主轴之间采用皮带传动结构，可根据切割型材的材质差异匹配不同的传动比，兼顾切割效率与切割片使用寿命，同时皮带传动具备一定的过载缓冲能力，遇到硬点卡滞时可保护电机不受冲击损坏。

从安装边界来看，设备整体占地尺寸紧凑，工作台高度符合人体站立作业的舒适高度，操作人员无需弯腰即可完成型材装夹与切割操作，长时间作业不易产生疲劳。设备预留了电机接线与开关安装位，可根据使用场景搭配急停开关、过载保护元件，进一步提升作业的安全系数，支架下层的空置框架区域还可作为临时储物空间，放置备用切割片、拆装工具、常用量具等物品，提升工位的空间利用率。
