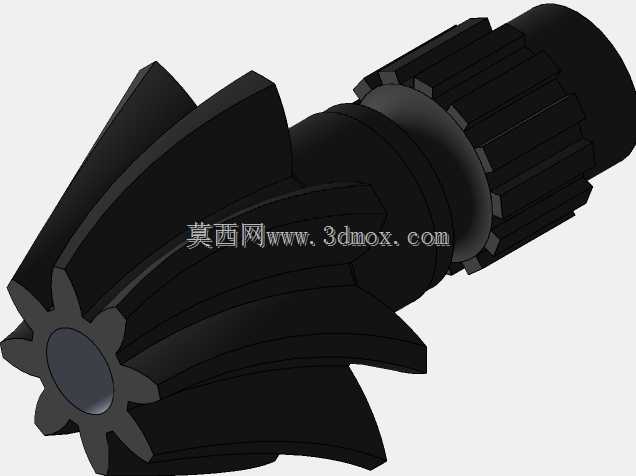

带花键轴段的螺旋锥齿轮传动件

这款螺旋锥齿轮是机械传动系统中用于相交轴间动力传递的核心零件，主要应用于需要改变传动轴线方向、同时传递较大扭矩的工况场景，常见于汽车驱动桥差速器、机床主轴传动箱、农业机械传动系统、工程机械行走机构以及工业减速机的相交轴传动单元中，能够在空间交错的轴系间实现平稳的转速与扭矩传递，适配高速重载、有冲击载荷的复杂传动工况。从功能特性来看，该齿轮采用螺旋形轮齿设计，相比直齿锥齿轮，轮齿啮合过程是逐步进入与退出啮合状态，重合度更大，传动过程中冲击、振动与噪声显著降低，承载能力更强，能够在高速运转下保持更稳定的传动精度，同时轮齿受力分布更均匀，可有效提升零件的使用寿命。齿轮一端集成了花键轴段结构，省去了额外的轴类连接件装配环节，能够直接与配套的花键毂实现周向固定，传递更大的扭矩，同时保证传动的同轴度，减少装配累积误差，提升整体传动链的可靠性。在设计思路上，这款齿轮的轮齿螺旋角经过匹配计算，能够保证啮合过程中轮齿接触区处于齿面合理位置，避免出现边缘接触、偏载等问题，齿顶与齿根的过渡圆角经过优化，可有效降低应力集中系数，提升轮齿的抗弯曲疲劳强度；花键段采用矩形花键结构，齿侧定心精度高，导向性好，能够适配频繁正反转的传动工况，轴段的台阶结构用于实现轴向定位，装配时可通过轴肩与配套轴承、挡圈配合，固定齿轮在轴系中的轴向位置，避免运转过程中出现轴向窜动。从安装边界来看，齿轮的锥齿轮端最大外径为传动啮合的最大回转边界，安装时需要预留足够的径向空间避免与周边壳体、其他传动件发生运动干涉，花键轴段的长度与外径匹配标准花键套的安装尺寸，轴端可配套锁紧件实现轴向紧固，整体结构紧凑，能够在有限的安装空间内实现大传动比的相交轴动力传递，适配各类紧凑型传动箱的布局需求。在实际使用中，这类螺旋锥齿轮通常需要配对研磨后装配使用，保证齿面接触精度，运转过程中需要配合齿轮油进行润滑，降低齿面磨损，带走啮合产生的热量，可长期在变载荷、高转速的工况下稳定工作，是各类需要换向传动的机械设备中不可或缺的基础传动零件。
