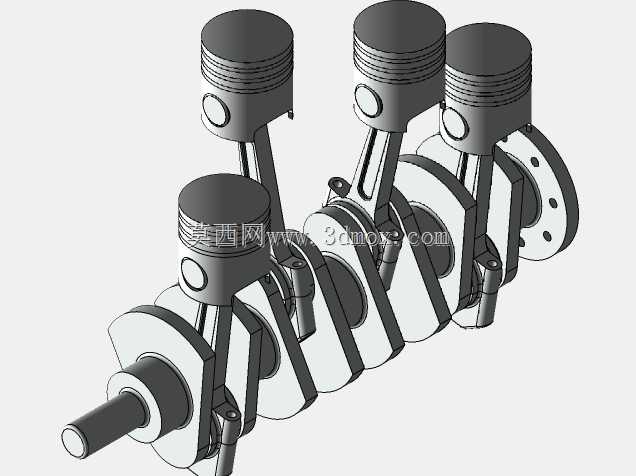

直列四缸内燃机曲柄连杆机构装配结构

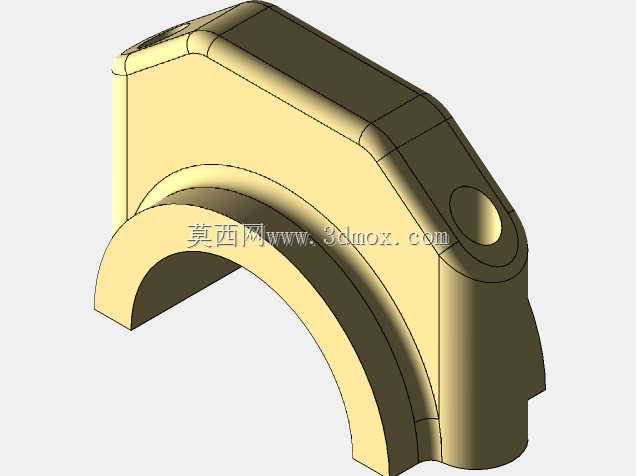

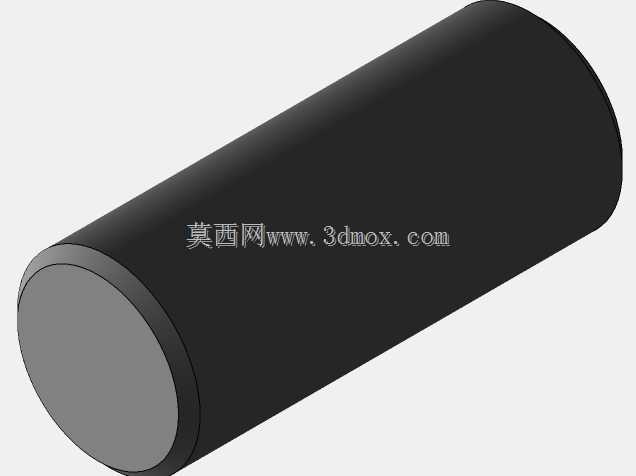

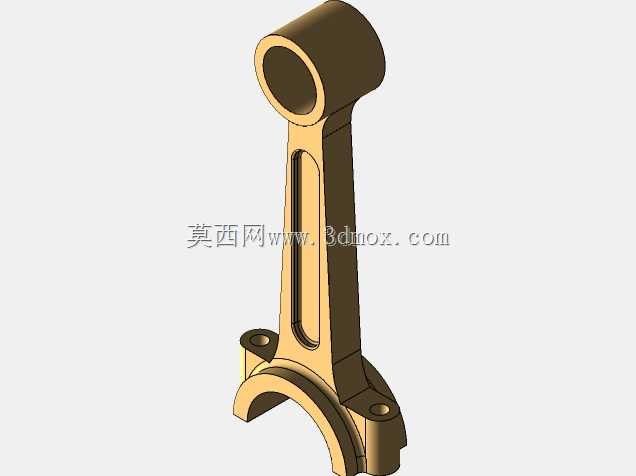

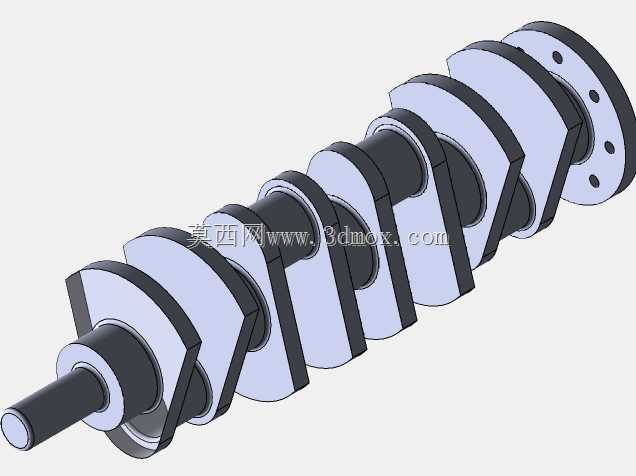

该直列四缸动力核心结构广泛适配民用乘用车、轻型商用车辆、小型工程作业机械等需要稳定持续动力输出的场景，作为燃油动力设备的核心做功单元，承担着将燃油燃烧产生的热能转化为旋转机械能的核心职能，为整套设备的运行提供持续可靠的动力输出。整套结构采用经典直列四缸布局，四个活塞沿曲轴轴向等距排布，相邻缸做功行程间隔180度曲轴转角，可有效抵消二阶往复惯性力，相比三缸结构运行平顺性大幅提升，相比六缸及以上缸数结构体积更紧凑、自重更低，兼顾动力输出平顺性与空间占用优势，是中小排量动力场景的主流结构方案。整套结构的核心功能围绕做功循环的完整落地展开，活塞组件承接燃烧室内燃气爆发产生的轴向推力，通过活塞销将力传递至连杆，连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终通过曲轴输出端将扭矩传递给后续传动系统，带动负载运行；同时曲轴的旋转运动又会通过连杆带动其余三个处于进气、压缩、排气行程的活塞完成对应动作，保障四冲程循环的连续运转。设计过程中重点考量了运动部件的受力平衡与运动干涉规避，曲轴采用全支撑结构设计，每个曲柄臂两侧均设置主轴颈支撑，可有效降低高转速下的曲轴挠曲变形，提升结构运行可靠性；活塞裙部型线采用微椭圆设计，适配热态下的膨胀变形，避免冷态敲缸、热态拉缸的问题；连杆大头采用剖分式结构，便于与曲轴连杆颈的装配连接，轴瓦位置预留了合理的润滑间隙，可适配压力润滑系统的机油流通，在运动副表面形成稳定油膜降低磨损。从安装边界来看，整套结构的轴向尺寸适配横置、纵置两种动力舱布局方案，曲轴输出端的法兰接口可匹配不同规格的飞轮与离合器组件，缸体连接位置的安装点位与主流中小排量动力舱的悬置点位适配，无需大幅改动周边结构即可完成装配；曲轴前端的轴颈可直接挂载正时轮系、水泵驱动轮、发电机驱动轮等附件，预留的安装空间可满足前端附件轮系的布置需求，不会与周边附件产生运动干涉。整套结构的运动配合精度经过严谨校核，各运动部件的行程与避让间隙均经过模拟验证，可覆盖从怠速到额定最高转速的全工况运行需求，在保障动力传递效率的同时，有效降低运行过程中的振动与噪音，提升整套动力单元的运行稳定性与使用寿命。
