四缸发动机排气歧管结构设计

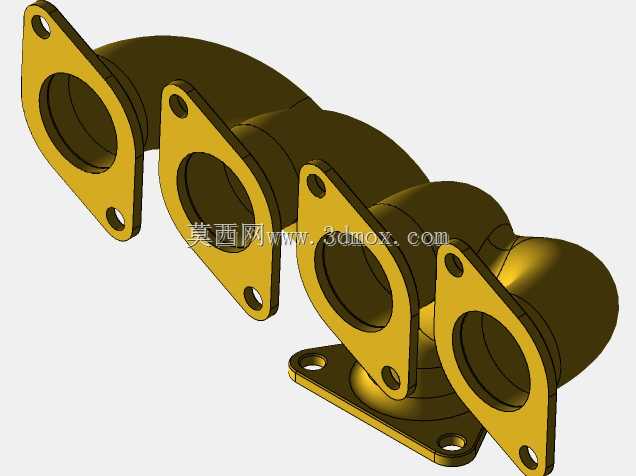

该排气歧管主要应用于直列四缸内燃发动机的进排气系统中，是发动机排气端的核心导流部件，承担着将四个气缸燃烧后产生的高温废气有序汇集、引导至排气总管，最终送入三元催化器与消声系统的关键作用，直接影响发动机的排气效率、动力输出表现与尾气排放控制水平。在实际装车场景中，该部件安装于发动机缸盖的排气侧，长期处于800-1000摄氏度的高温工作环境，同时需要承受发动机运行带来的持续振动与废气脉冲压力，因此结构设计上充分考虑了热胀冷缩的形变余量与结构强度冗余。从功能特性来看，该歧管采用四合一等长流道的布局思路，四个独立进气接口分别对应发动机的四个气缸排气口，每个接口都设计了带双安装孔的菱形连接法兰，法兰密封面经过平面度精度控制，能够与缸盖排气面紧密贴合，配合密封垫片可有效避免高温废气泄漏。流道部分采用平滑过渡的弯曲造型，尽可能减少管路弯折带来的排气阻力，避免各缸排气之间产生气流干涉，保证每个气缸的排气背压保持一致，让各缸排气过程顺畅互不干扰，有效提升发动机的充气效率，降低泵气损失。底部设置的集成安装支座带有两个固定孔位，用于将歧管整体固定在发动机缸体的侧方安装点上，分担法兰连接的承重，避免长期振动导致法兰连接螺栓松动或歧管开裂。设计过程中充分考虑了安装边界的约束，四个进气法兰的孔位间距严格匹配对应排量直列四缸发动机的缸盖排气口布局尺寸，出气端的接口尺寸适配常规家用车型排气前段的连接规格，整体外形轮廓避开了发动机周边的发电机、起动机、冷却管路等附属部件的安装空间，不会产生装配干涉。管壁厚度均匀一致，既满足高温下的结构强度要求，也适配传统砂型铸造的工艺要求，能够有效控制生产制造成本，同时流道内壁的顺滑设计也减少了废气流通时的紊流产生，降低排气噪音的传递。
