L型带铰座安装固定连接支架结构

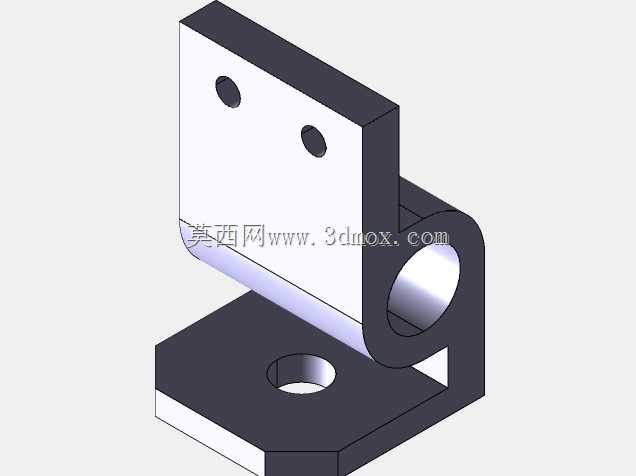

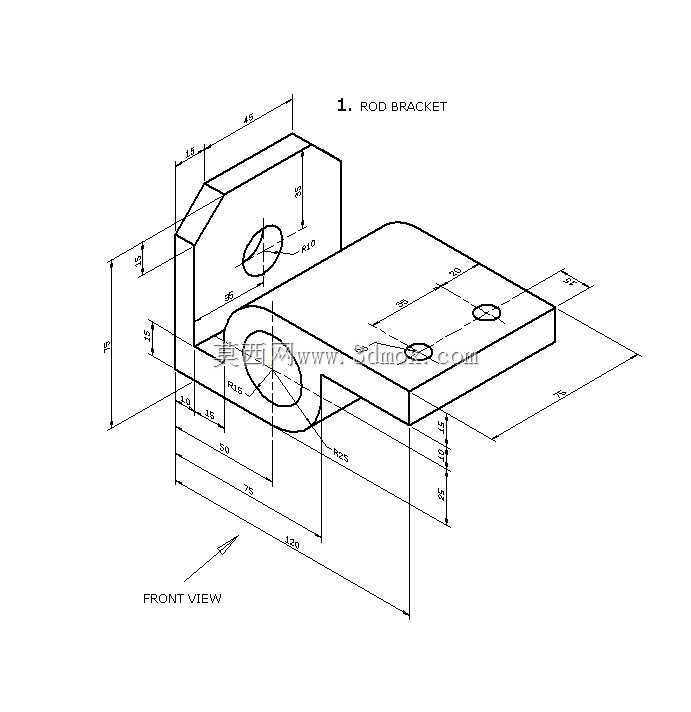

该L型连接固定支架是工业装配场景中应用极为广泛的基础支撑构件，主要用于各类自动化生产线、小型设备机架、工装夹具的组件连接与位置固定场景，能够实现两个垂直方向的部件衔接，同时通过自带的铰轴孔结构，为需要小范围转动配合的连杆、摆臂类零件提供稳定的铰接支撑，在轻工机械、输送设备、小型非标工装的装配环节中，这类支架可以有效减少现场焊接、打孔的加工工作量，提升装配精度与作业效率。从功能特性来看，该支架采用一体化弯折式结构设计，底部为水平安装基板，板面上设置有一个贯通的安装孔，可通过螺栓将整个支架牢固锁定在设备基座、机架型材的安装平面上，安装后基板与安装面完全贴合，能够承受垂直方向的压载与水平方向的剪切力，保证支架整体的安装稳定性；竖直方向的立板上设置有两个对称的定位孔，可用于安装固定检测元件、小型功能模块或者挡板类零件，孔位的对称布局能够保证被安装件的受力均匀，避免单侧受力带来的构件变形；立板侧下方延伸出的带孔圆筒铰座，是该支架的核心功能结构，铰孔内壁做了同轴度优化设计，可与配套的销轴、铰接轴紧密配合，铰接部位的壁厚经过加厚处理，能够承受铰接件摆动过程中产生的径向载荷，避免长期往复转动带来的孔位磨损、结构开裂问题。在设计思路上，该支架遵循功能优先、加工便捷的原则，整体采用等厚板材加工成型，所有棱角处均做了倒角处理，既可以去除加工毛刺避免装配划伤，也能减少应力集中提升结构强度；三个安装孔的孔位均预留了足够的螺栓操作空间，装配时扳手可以顺畅完成螺栓拧紧作业，不会出现空间干涉问题；铰座与立板、底板的衔接位置做了圆弧过渡处理，在不增加整体重量的前提下，大幅提升了衔接部位的结构强度，能够应对常规工况下的冲击载荷。从安装边界来看，该支架的水平底板为规则矩形，安装时仅需要在基座对应位置预留与底板尺寸匹配的平整安装面，按照底板孔位加工对应的螺栓过孔即可完成固定；竖直立板的安装孔与铰座的中心距、铰座到底板安装面的高度尺寸均经过标准化适配，可与多数常规规格的铰接连杆、小型功能模块直接匹配安装，不需要额外做尺寸调整，能够大幅缩短设备的装配调试周期，降低非标设计的重复工作量。
