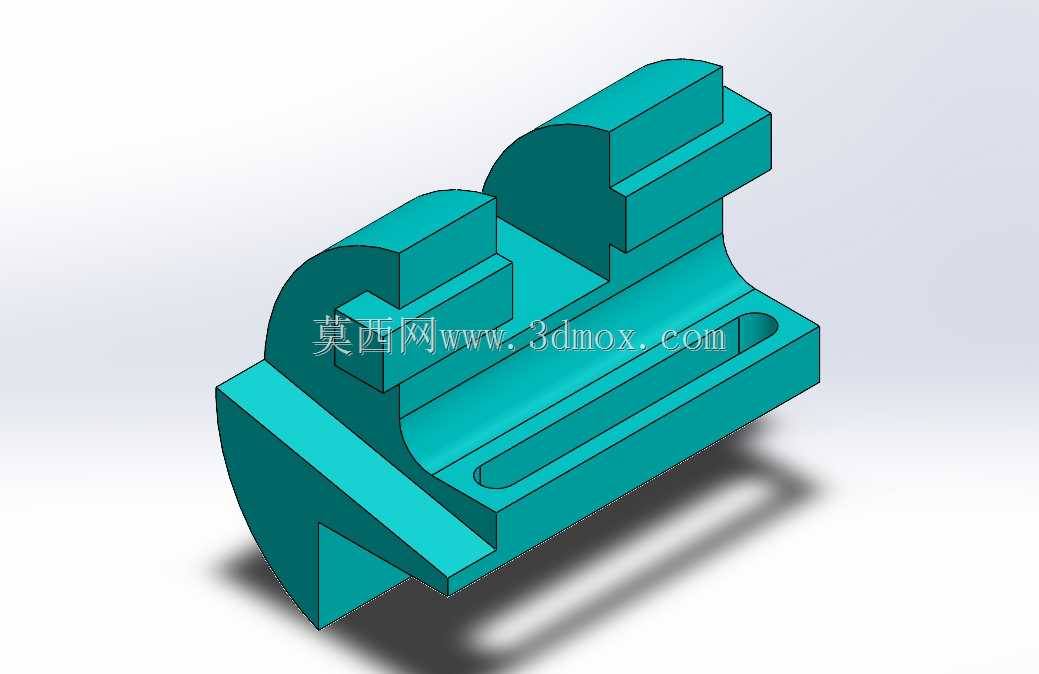

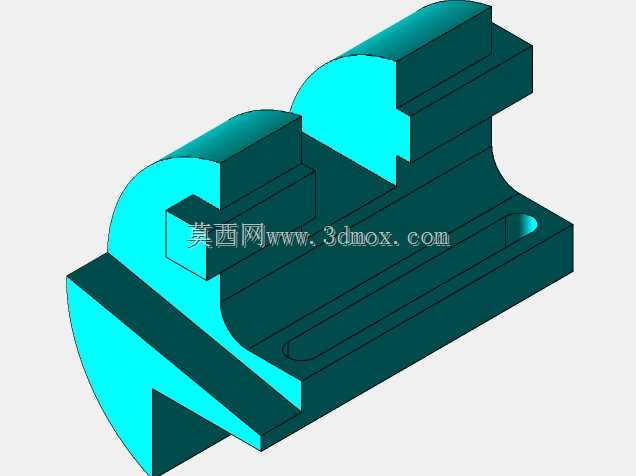

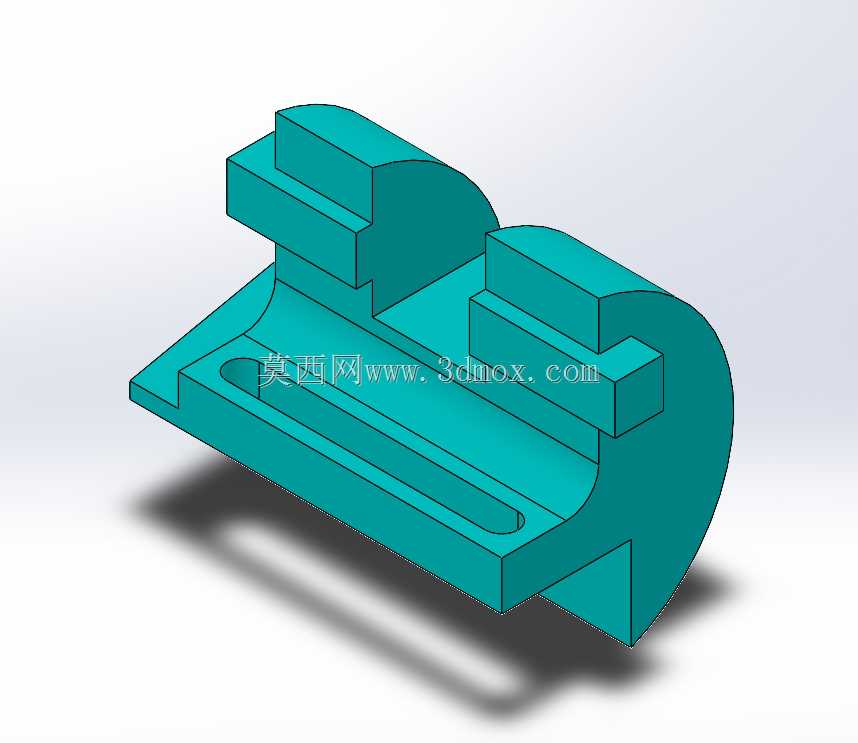

CSWA实操练习用圆筒夹持工装结构

该圆筒夹持工装主要面向小型回转类零件的装夹作业场景，常见于教学实操训练、小型零部件检测工位、轻载加工辅助装夹环节，能够适配直径在适配区间内的圆筒类工件，完成工件的定位与夹持固定，避免工件在作业过程中出现轴向窜动、周向偏转的问题，保障后续工序的定位精度。从实际用途来看，这款夹持结构既可以作为机械技能实操考核的练习载体，帮助学习者掌握夹持类工装的设计逻辑与装配要点，也可以经过尺寸适配后直接应用在小型自动化生产线的上料工位，配合气动执行元件完成工件的取放与固定动作，适配小批量、多规格圆筒类零件的柔性装夹需求。在功能特性上，该结构采用对称式半圆弧夹持面设计，两个夹持臂的圆弧面同轴度经过设计校核，夹持时能够与圆筒工件的外圆柱面形成足够的接触面积，既可以避免点接触造成的工件表面压伤，也能提升夹持摩擦力，保障夹持稳定性；底座部分设置有长条形安装槽，可根据安装工位的实际孔位调整固定位置，降低安装对位的精度要求，适配不同规格的安装基板；夹持臂与底座的衔接处做了加强筋结构设计，在不额外增加整体重量的前提下提升结构刚性，减少夹持受力时的结构形变，保障重复装夹的精度一致性。设计思路上，整体采用一体式基体加分体式夹持臂的组合逻辑，基体部分承担安装定位与受力传导的作用，将夹持作业产生的径向力均匀传导至安装基面，避免局部应力集中造成的结构损坏；夹持臂的行程预留了足够的调节空间，可适配一定直径范围内的圆筒工件，无需针对单一尺寸工件单独更换工装，提升了结构的通用性；所有棱边均做了倒钝处理，避免装配、使用过程中出现锐边划伤的问题，符合机械结构设计的安全规范。外形尺寸与安装边界方面，该结构整体轮廓紧凑，横向长度适配常规小型工作台的安装空间，纵向高度不会遮挡工件的作业面，底座的安装槽宽度适配常用的内六角固定螺栓规格，安装时无需额外加工定制连接件，可直接固定在标准铝型材工作台或者专用工装基板上，夹持臂张开时的最大外伸尺寸经过核算，不会与周边的作业部件产生运动干涉，能够顺畅完成开合夹持动作。
