椅子框架焊接作业轨道式支撑工装

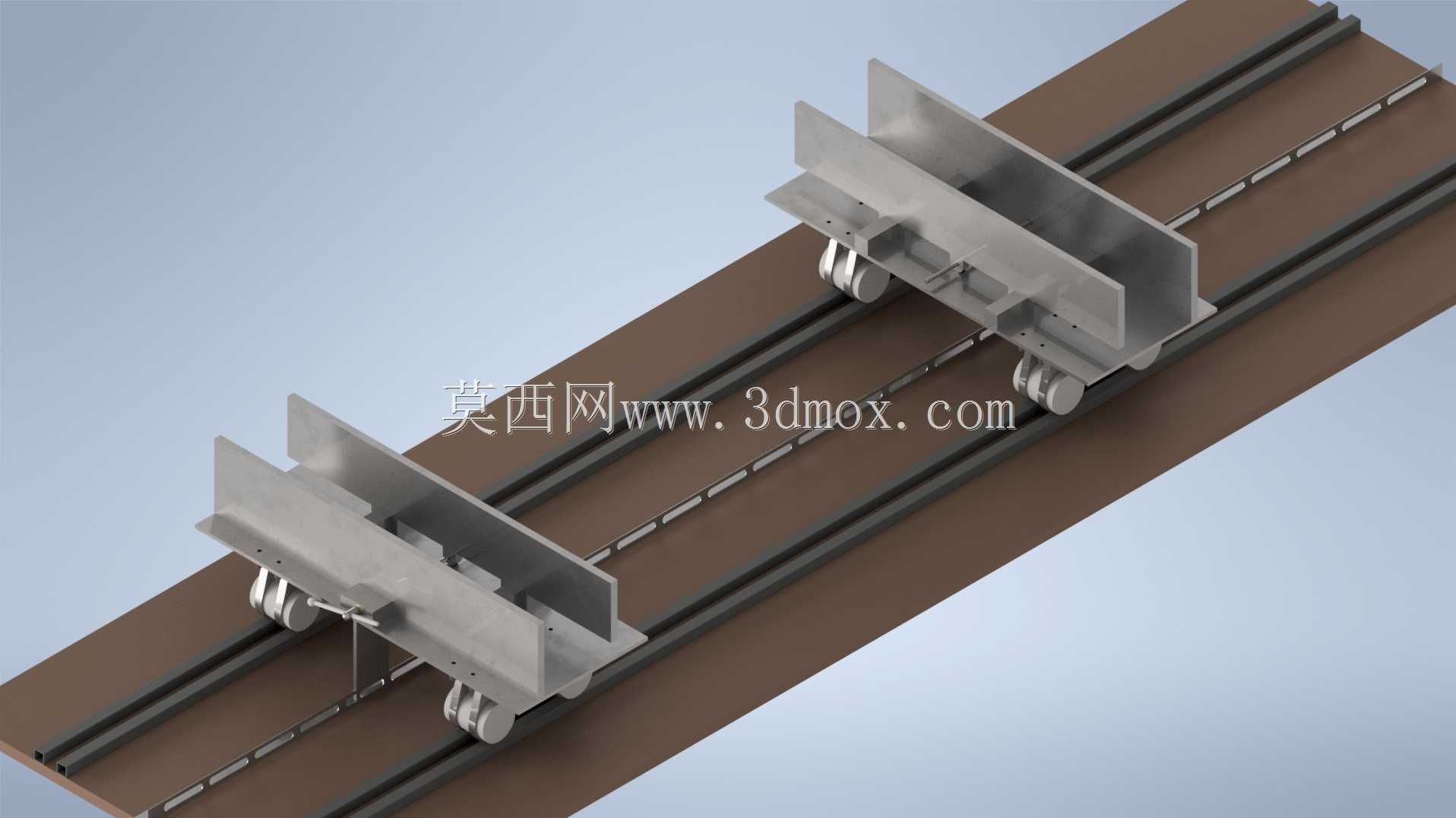

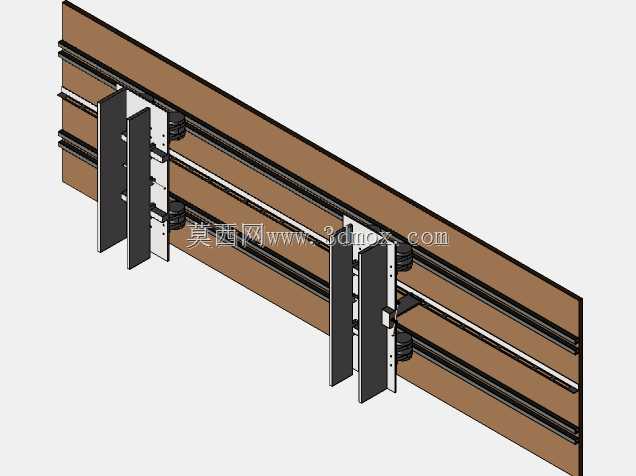

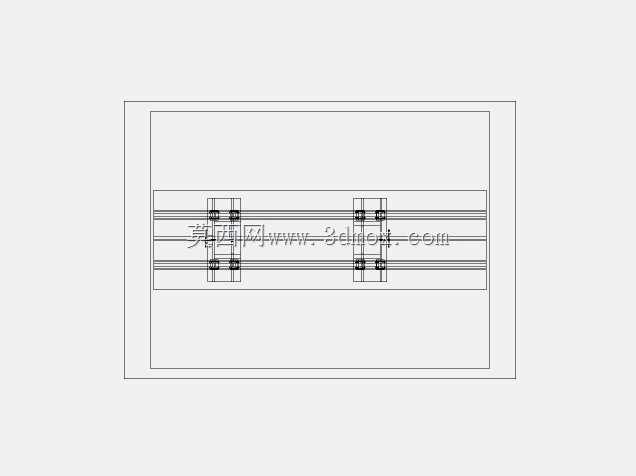

这款轨道式支撑工装主要应用于金属家具制造领域的椅子框架焊接生产环节，针对椅类框架焊接作业中工件易移位、定位精度不足、作业人员需反复调整工件姿态的痛点设计，是椅类金属构件焊接工位的专用辅助作业装置。整套工装由两组结构完全一致的滑动支撑单元与配套的双轨安装基座组成，支撑单元采用槽型承托结构，可直接卡入椅子框架的侧方金属型材，承托面做了贴合型材截面的直角开槽处理，能避免工件放置后出现横向窜动，支撑单元底部配置了与轨道型面完全匹配的导向滚轮，滚轮采用耐磨金属材质，滚动阻力小，作业人员可根据待焊接框架的长度尺寸，灵活调整两个支撑单元在轨道上的间距，适配不同规格尺寸的椅子框架焊接作业需求。轨道基座采用标准重型型钢加工而成，双轨平行度公差控制在0.2mm以内，可直接固定在焊接作业平台的台面上，安装时仅需保证轨道平面与作业台面保持水平，无需额外做复杂的地基固定，安装边界可根据车间工位的实际排布灵活调整轨道长度，适配不同大小的作业区域。支撑单元的承托高度经过人体工程学优化，将待焊接的椅子框架抬升至距离作业台面合适的高度，让作业人员在焊接过程中无需弯腰或过度抬臂，能保持舒适的作业姿态，有效降低长时间焊接作业的劳动强度，同时承托结构避开了框架所有的焊缝位置，作业人员可一次性完成框架正面、侧面的多道焊缝焊接，无需反复翻转工件调整装夹位置，大幅减少焊接过程中的辅助作业时间。设计过程中充分考虑了焊接作业的高温环境，整套工装所有结构件均采用普通碳素结构钢焊接加工而成，无易损的非金属部件，能长期承受焊接飞溅的高温炙烤，不会出现受热变形、损坏的问题，支撑单元的滚轮部位做了防飞溅遮挡结构，可避免焊接焊渣落入滚轮缝隙导致卡滞，日常维护仅需定期清理轨道表面积攒的焊渣即可，无需复杂的保养操作。两组支撑单元可独立滑动锁定，当焊接不同宽度的椅子框架时，可微调单个支撑单元的横向位置，保证框架放置后处于水平稳定状态，避免焊接过程中工件倾斜导致的焊缝变形、尺寸超差问题，有效提升椅子框架焊接成品的尺寸一致性，降低后续校形工序的工作量。
