车载导航天线固定安装支架结构

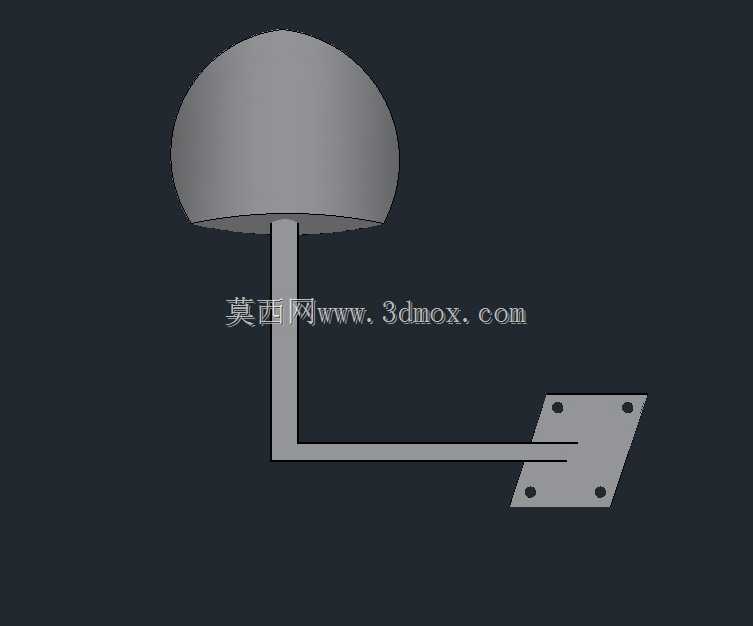

该结构主要应用于车载卫星定位场景，作为卫星信号接收天线的承载固定部件，核心作用是为GPS信号接收模块提供稳定的安装支撑，保障信号接收端处于无遮挡的高位，减少车身金属结构、车载电子设备对卫星信号的屏蔽与干扰，确保定位信号捕获的稳定性与连续性，可适配乘用车、工程作业车辆、特种运输车辆等不同车型的定位设备加装需求，也可用于户外固定点位的卫星信号接收装置架设。从功能特性来看，该结构采用半球形信号接收端外壳搭配L型弯折支撑臂的组合设计，半球形外壳能够完整包裹内部信号接收电路板，既可以阻挡行车过程中飞溅的泥水、扬尘对接收模块的侵蚀，也能避免长期日晒雨淋造成的元件老化，圆润的曲面外形还能降低行车过程中的风阻，减少高速行驶时的风噪与结构振动。支撑臂采用等截面直杆弯折成型，弯折角度经过合理设计，能够将接收端抬升至安装底座上方足够高度，避开安装面周边的金属遮挡物，保证信号接收端拥有开阔的信号接收视角。底部的方形安装底座设置有四个对称分布的固定孔位，可通过螺栓直接固定在车辆顶棚、设备舱顶部等平整安装面上，孔位的对称布局能够保证安装后受力均匀，避免车辆行驶过程中因颠簸、振动出现支架松动、偏移的问题。在设计思路上，该结构优先考虑信号接收的无遮挡需求，将接收端的安装高度作为核心设计参数，支撑臂的长度经过匹配计算，既能够满足抬升高度要求，也不会因臂长过长导致结构刚性不足，在车辆长期振动工况下出现形变。安装底座的尺寸与孔位间距参考了常规车载电子设备的通用安装规范，能够适配多数车型的预留安装点位，不需要额外对安装面进行打孔改造，降低加装施工的难度。半球形外壳的直径与支撑臂的截面尺寸做了匹配优化，整体结构重心落在安装底座的中心区域，保证安装后的整体稳定性，即使在车辆急加速、急制动或者经过颠簸路面时，也不会出现重心偏移导致的支架歪斜。整个结构的外形简洁规整，没有多余的突出结构，安装后不会对车辆的外观协调性造成过多影响，外露的支撑臂与底座边缘都做了圆角过渡处理，避免安装维护过程中划伤作业人员。
