十字滑块式奥尔德姆联轴器结构设计

奥尔德姆联轴器也就是常说的十字滑块联轴器，是机械传动系统里专门应对两轴存在径向偏移场景的核心传动部件，在各类轻工输送设备、小型机床进给机构、纺织机械传动单元、包装设备动力端都有广泛应用，它的核心作用是在两根不严格共线的传动轴之间传递旋转扭矩，同时补偿安装过程中产生的径向偏心误差，避免轴系因为强行对中产生额外的弯曲应力，延长轴承、轴端密封件的整体使用寿命。

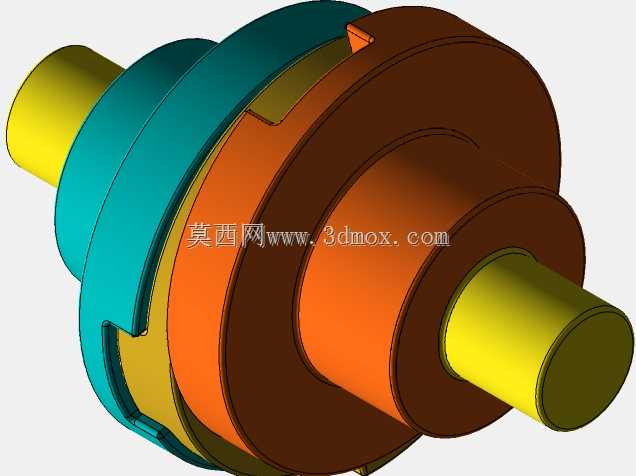

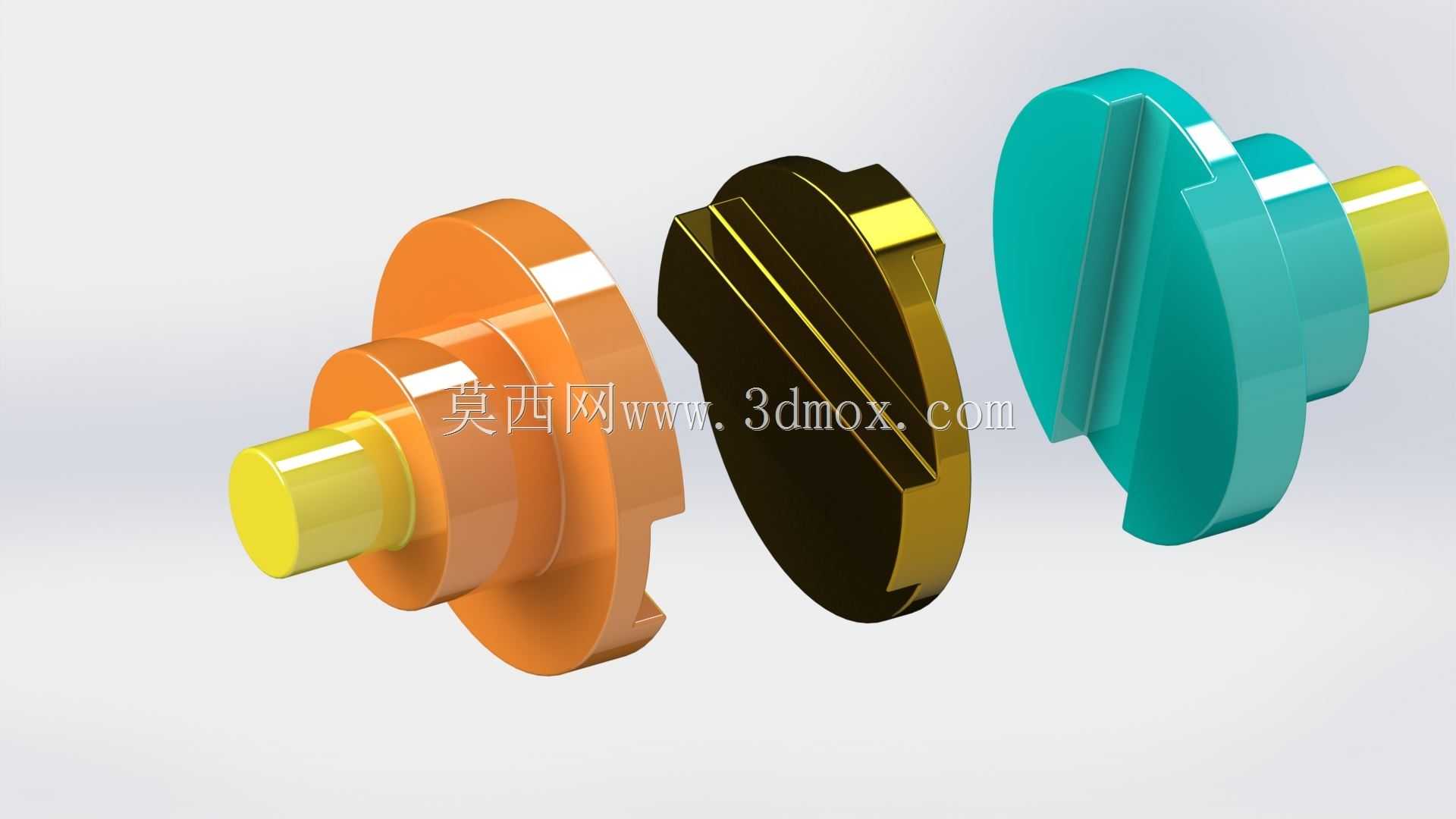

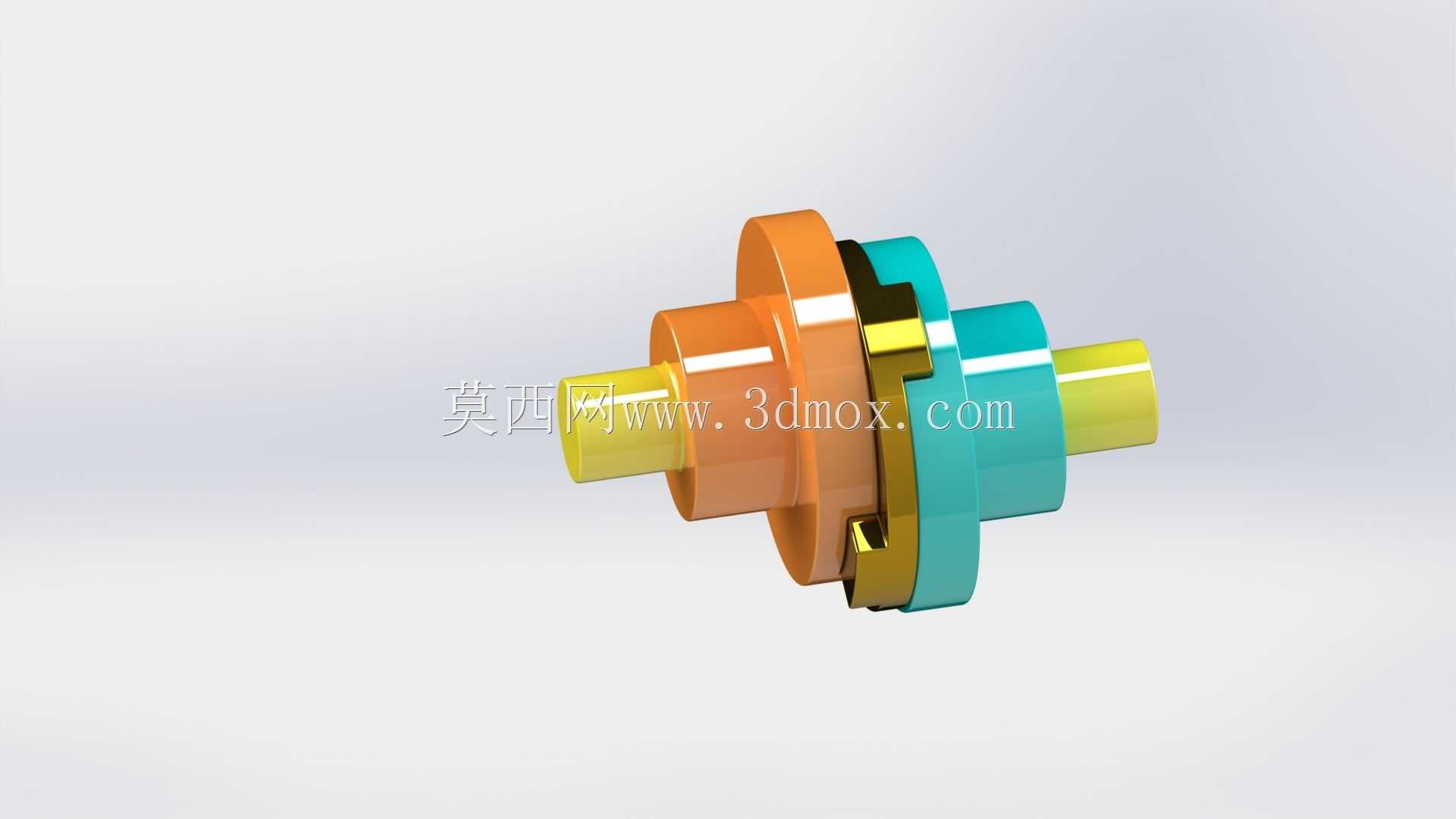

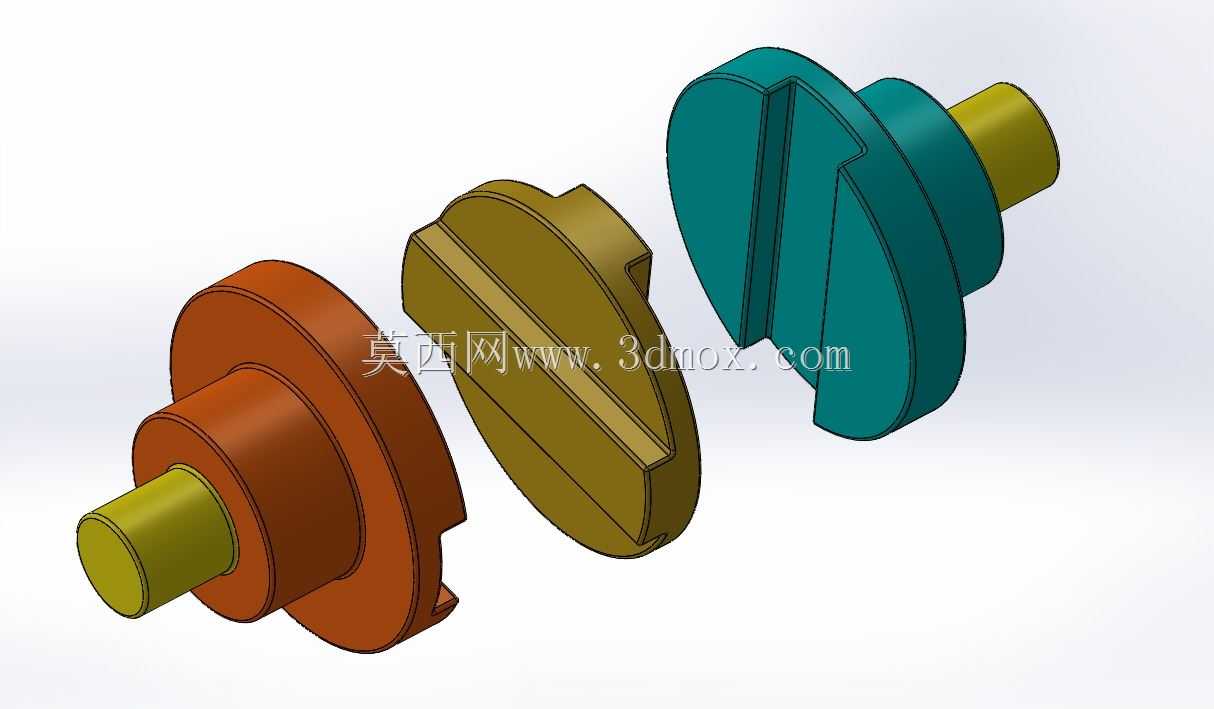

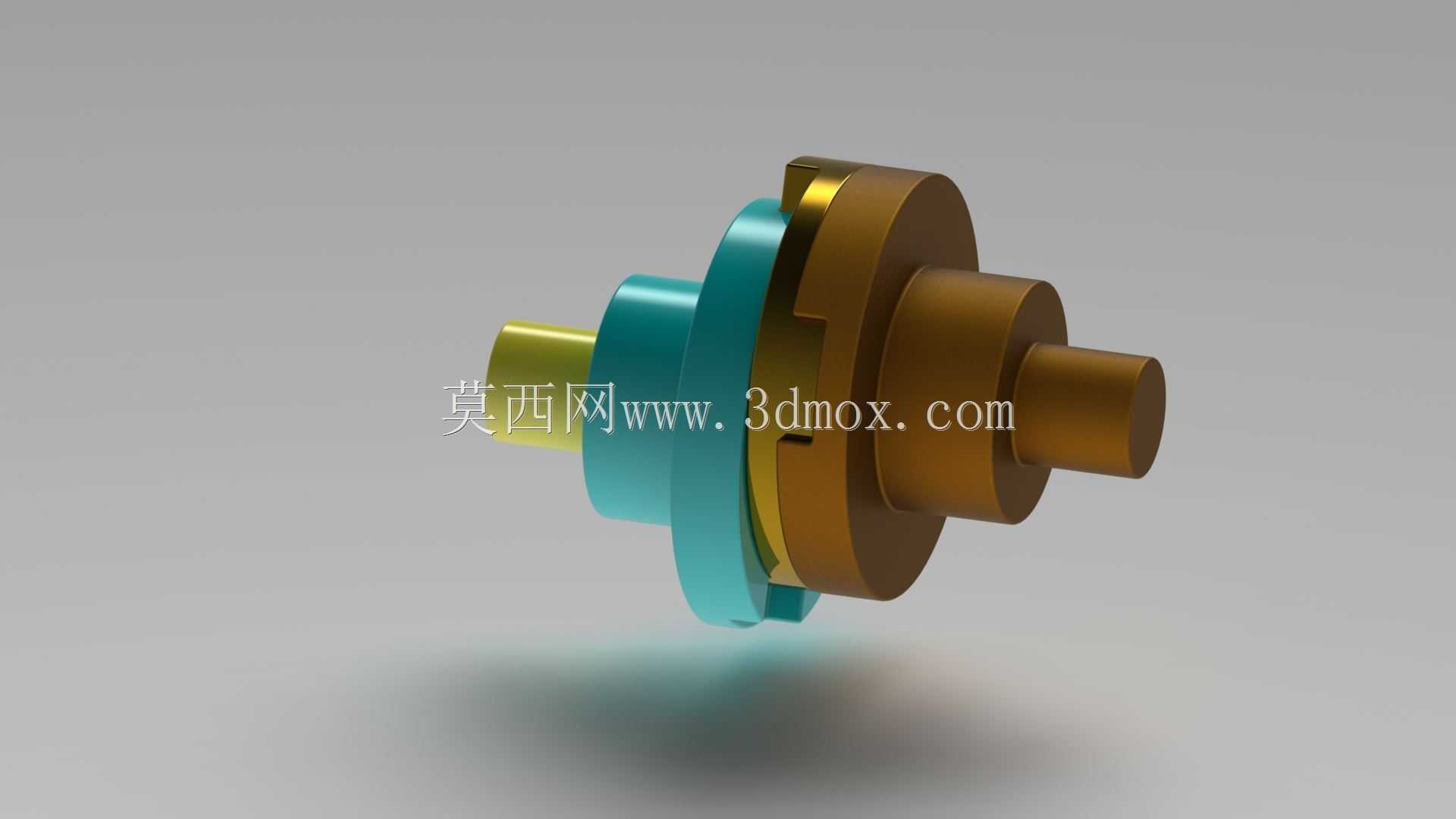

这款联轴器采用经典的三件式分体结构，两端是分别和主动轴、从动轴配合的带凸榫半联轴器，中间是两端带互相垂直凹槽的十字滑块盘，安装时两端半联轴器的凸榫分别嵌入中间滑块对应的垂直凹槽内，当轴系转动时，滑块可以在凹槽内做小范围的径向滑动，以此抵消两轴之间的径向偏移量，和刚性联轴器相比，它不需要安装时做到极高的对中精度，能大幅降低现场安装调试的难度，和弹性联轴器相比，它没有橡胶、聚氨酯这类易老化的弹性元件，在常温、无强腐蚀的工况下使用寿命更长，传递扭矩的过程中没有滞后性，传动精度更稳定。

设计这款联轴器时，首先要匹配对应轴径的安装轴孔，轴孔采用标准的公差配合，保证和电机输出轴、负载输入轴的配合松紧适度，不会出现运转时打滑或者装配困难的问题；两端半联轴器的凸榫宽度和中间滑块的凹槽宽度采用小间隙配合，既要保证滑块可以顺畅滑动补偿偏心，又要避免间隙过大导致传动时产生冲击噪音；中间滑块的厚度要根据传递的额定扭矩计算，保证在满负载运转时滑块不会出现剪切断裂，同时滑块的外径要控制在合理范围，避免运转时因为外径过大增加额外的转动惯量，影响传动系统的动态响应。

在安装边界上，这款联轴器的轴向总长度适配常规的轴端伸出长度，两端轴孔的键槽采用标准平键规格，不需要额外定制非标键条就能完成装配，整体最大外径不会超出同规格刚性联轴器的安装空间，可以直接替换原有同安装尺寸的刚性联轴器，不需要改动设备上的电机安装座、负载安装位的原有结构，适配性很强。运转过程中，中间滑块和凸榫的接触面会产生轻微滑动摩擦，日常维护只需要定期在接触面涂抹少量润滑脂，就能大幅降低磨损速率，长期运转也不会出现明显的传动间隙，适合中低速、扭矩平稳的传动场景使用，能有效解决安装对中不良带来的轴系磨损、振动超标问题。
