拉各斯孟德尔开源3D打印机结构模型

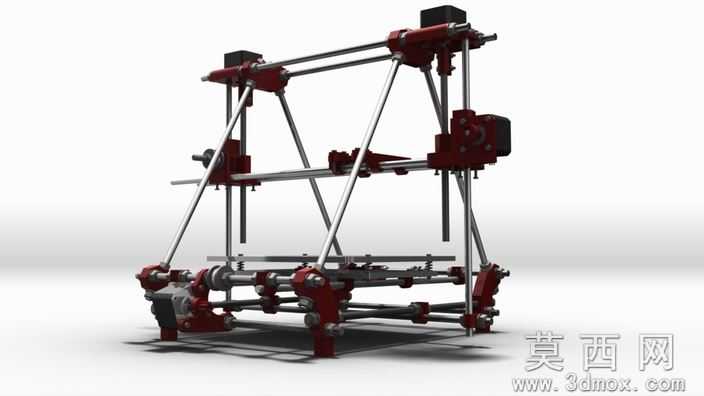

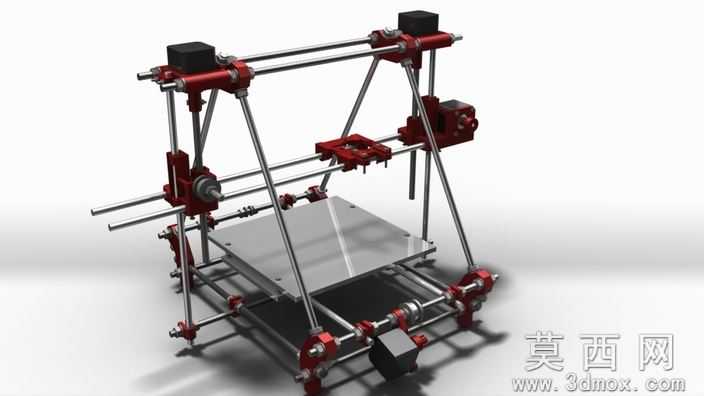

本模型为拉各斯孟德尔结构3D打印机的完整机械结构三维设计，建模阶段以经典RepRap孟德尔架构为基础，先完成核心运动框架的杆件参数化绘制，对光轴支撑杆、三角稳定斜撑的长度、安装孔位逐一校准，再依次搭建X/Y/Z三轴的运动滑台组件，同步完成打印平台、传动轮组、电机安装座的零件建模，所有零件的装配约束完全按照实际组装逻辑设置，可完整还原设备的机械装配关系。参数设计上，模型严格遵循开源孟德尔3D打印机的标准尺寸规范，光轴直径、杆件连接间距、打印平台有效行程均匹配原版开源方案，各连接节点的螺纹孔、紧固件安装位预留了标准公差，可直接导出用于零件加工或3D打印自制结构件，模型未包含挤出机组件，预留了标准挤出机的安装接口，可适配常见的E3D、MK8等通用挤出机配件。渲染材质方面，模型对结构件区分了金属光轴、红色打印结构件、铝合金打印平台三类材质，金属光轴设置了镀铬金属的高反光金属质感，红色结构件还原了PLA打印件的哑光磨砂质感，打印平台设置了拉丝铝合金的半哑光金属纹理，渲染效果清晰展现各部件的形态与装配位置，便于直观理解设备结构。结构原理上，该机型采用经典的三角支撑框架结构，通过斜向杆件提升整体框架的刚性，X/Y轴采用光轴直线导轨配合同步带传动实现平面运动，Z轴采用丝杆传动带动打印平台实现垂直方向升降，整体结构零件数量少、组装难度低，是早期开源3D打印机的经典架构之一，具备极高的DIY复刻可行性。软件兼容方面，模型提供Autodesk Inventor2012原生格式，同时附带STEP、IGES通用中间格式以及STL打印格式，可被SolidWorks、UG、Creo等主流三维机械设计软件直接打开编辑，STL格式可直接导入切片软件用于结构件的3D打印，无需额外的格式转换或模型修复。研发教学应用上，该模型可作为3D打印机结构教学的典型案例，用于讲解FDM3D打印机的运动原理、框架结构设计、传动系统选型，也可作为开源3D打印机DIY项目的基础参考模型，爱好者可在此基础上修改优化结构、加装挤出机组件完成整机搭建，也可用于机械专业的三维建模实训、装配设计练习，帮助学习者掌握非标机械设备的建模与装配设计方法。
