适配Garmin500系列的飞机GPS安装机架

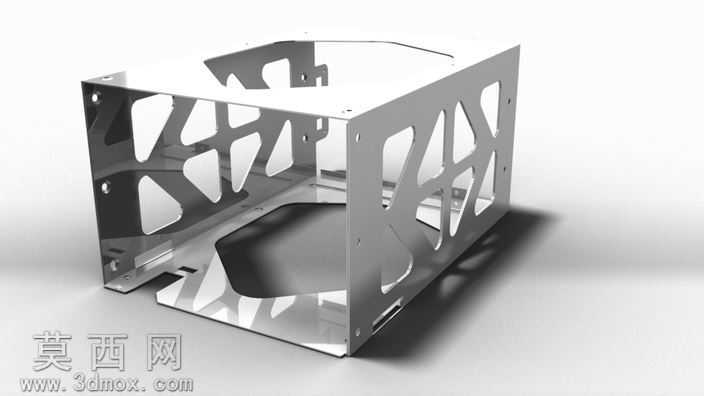

该作品为适配Garmin 500系列GPS设备的飞机专用安装机架，整体采用三维参数化建模完成，建模过程中先结合机载安装空间的尺寸约束确定机架的整体外轮廓，再根据GPS设备的安装定位需求设计对应的承托与固定点位，确保设备装入后无松动、无位移。模型采用钣金类结构设计思路，主体为一体式弯折成型的框架结构，在保证结构强度的前提下做了大面积的镂空减重设计，镂空区域采用几何化的多边形开孔造型，既有效降低了机架自身重量，适配航空配件轻量化的设计要求，又兼顾了视觉上的科技感与通透感，同时不会遮挡GPS设备的信号接收路径。材质设定上选用航空常用的铝合金材质，渲染时通过金属材质的参数调节还原出铝合金表面细腻的磨砂金属质感，搭配合理的环境光与阴影设置，清晰呈现出机架的弯折棱角、开孔边缘的细节以及钣金件的厚度特征，让渲染效果贴近真实加工后的零件质感。结构设计上，机架底部设置有带安装孔的固定折边，可通过紧固件与飞机座舱内的安装位牢固连接，机架侧壁预留有对应的设备固定孔位，可实现GPS设备的快速拆装，框架内部的承托结构做了贴合GPS设备底部轮廓的造型处理，能够与设备完全贴合，避免飞行过程中出现晃动。建模过程中对所有的弯折圆角、开孔边缘都做了工艺性处理，确保设计符合钣金加工的工艺要求，不存在无法加工的尖锐死角或不合理结构，整体结构紧凑，安装便捷，在满足机载设备固定功能的同时，兼顾了减重、信号无遮挡、易加工等多方面的实际使用需求。
