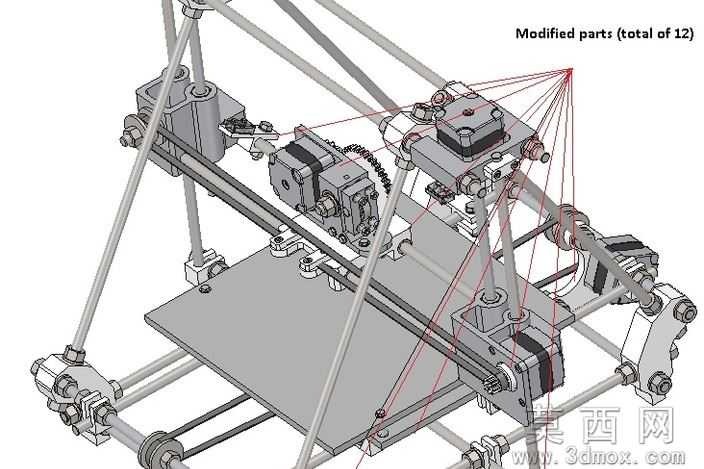

改良Reprap孟德尔骨架3D打印机结构设计

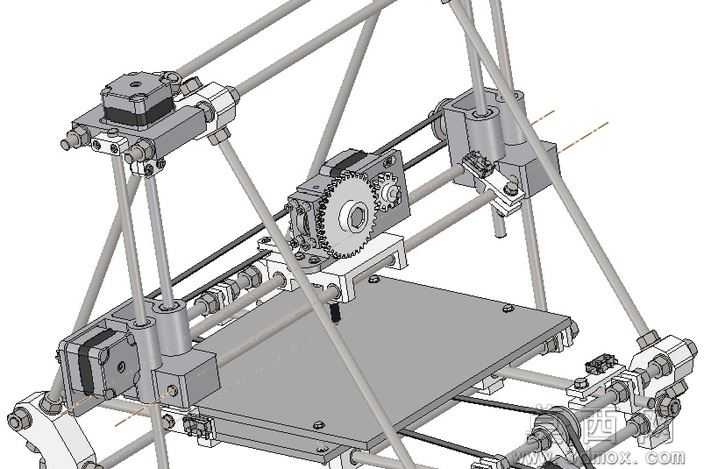

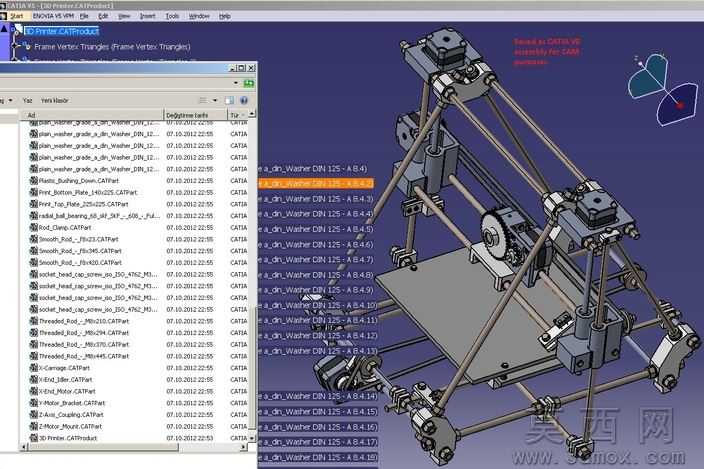

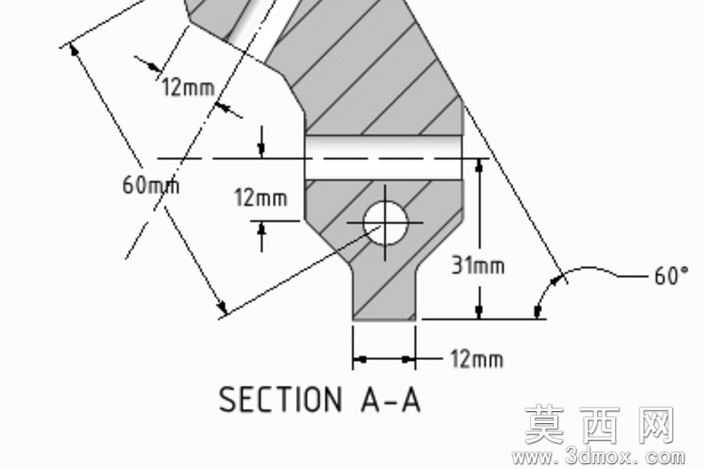

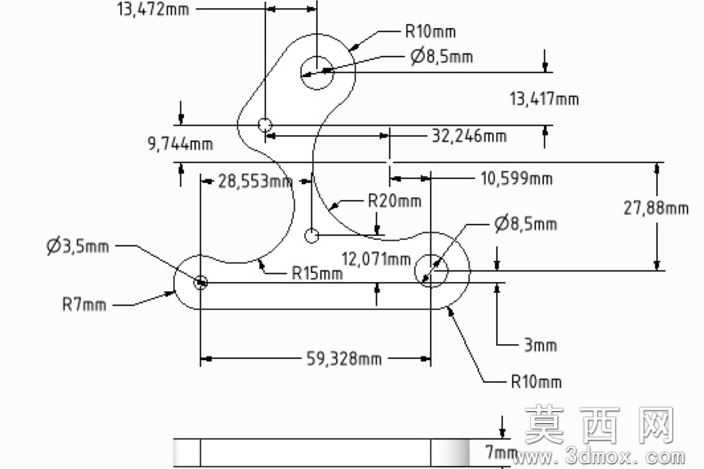

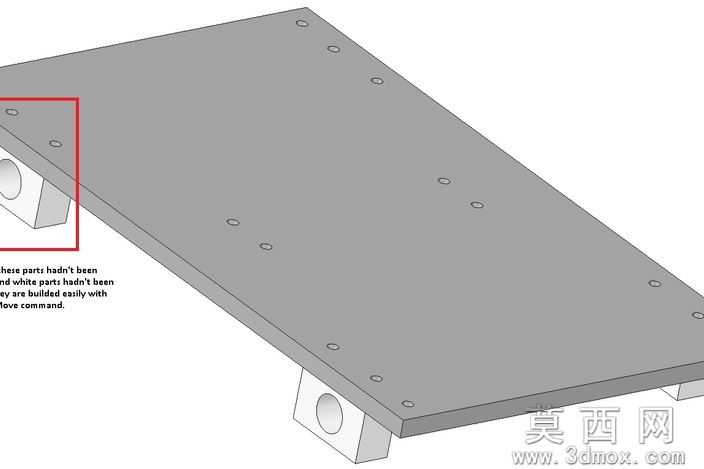

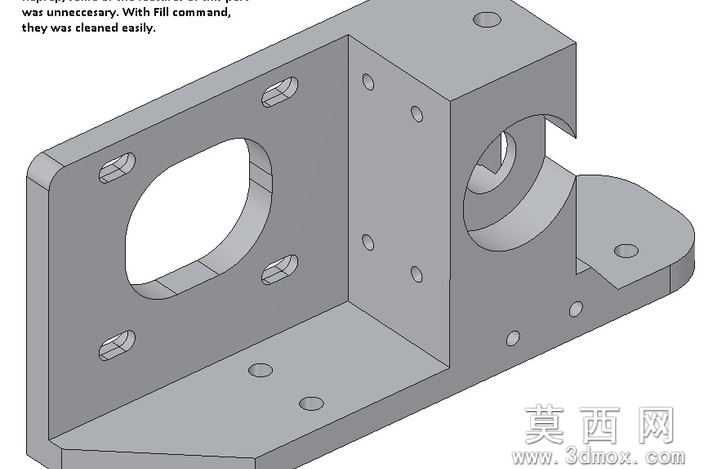

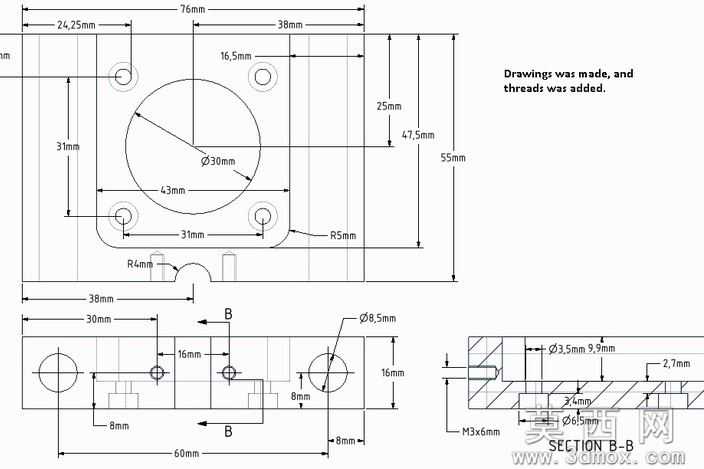

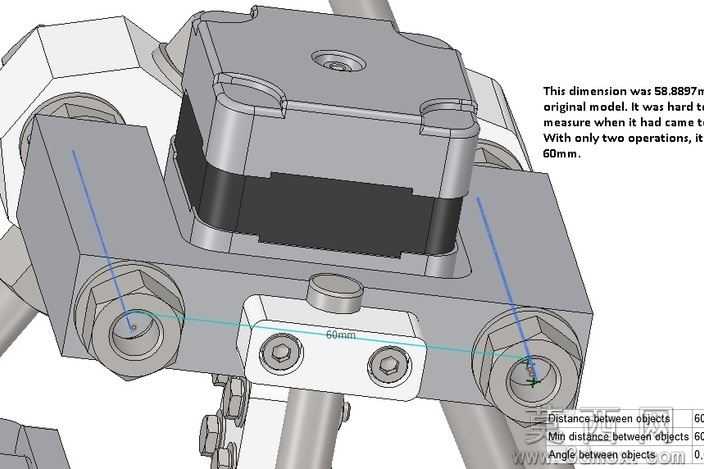

本模型为改良版Reprap孟德尔骨架3D打印机，建模阶段依托CNCin SpaceClaim工程环境完成，整体建模流程从结构规划、零件拆分到装配校验全程耗时3小时，覆盖从设计构思到参数定型的完整阶段，建模过程中对原有孟德尔机型的骨架连接结构、运动组件安装位做了针对性优化，剔除了原设计中冗余的支撑结构，调整了型材连接的受力点位，让整体框架的抗形变能力得到提升。参数设计层面，模型严格遵循FDM 3D打印机的运动行程规范，对X/Y/Z三轴的导轨安装位、挤出机固定座、热床承载平台的安装尺寸做了标准化设定，所有连接孔位、传动组件的配合公差均按照桌面级3D打印设备的通用装配标准设置，可直接适配常规规格的光轴、同步轮、步进电机等标准配件，无需二次调整孔位尺寸即可完成实物装配。渲染材质层面，模型对不同功能零件做了材质区分，框架杆件采用金属磨砂铝材质表现，传动齿轮、挤出机组件采用工程塑料与金属结合的材质表现，运动导轨采用光滑镀铬金属材质，热床平台采用哑光耐高温板材材质，通过材质差异清晰区分各功能模块，直观呈现设备的装配层次。结构原理层面，该机型沿用Reprap孟德尔经典的三角框架支撑结构，通过斜向杆件分散打印过程中的振动载荷，X轴搭载远端挤出机组件实现横向打印运动，Y轴承载热床平台完成纵向进给，Z轴通过双丝杆传动实现平台的高度调节，传动系统采用同步带加直线光轴的组合，保证运动过程的平稳性，改良后的骨架结构减少了运动过程中的共振问题，可有效提升打印成型的精度。软件兼容层面，模型输出包含CATIAV5、SpaceClaim原生格式，同时提供STEP、IGES等通用三维交换格式，可兼容SolidWorks、UG、ProE等主流三维设计软件，不同软件环境下均可完整打开装配体，不会出现零件缺失、配合关系错乱的问题，支持用户根据自身需求对零件结构做二次修改调整。研发教学应用层面，该模型既可以作为桌面级3D打印机DIY改装的参考设计方案，帮助爱好者快速掌握Reprap机型的结构原理，也可作为机械设计相关专业的三维建模教学案例，用于讲解框架类设备的装配设计、公差配合、运动仿真等相关知识点，同时支持用户拆分单个零件作为非标功能拓展的设计基础，通过更改局部结构即可衍生出适配不同加工需求的专用工具，拓展设备的应用场景。
