下冲式水轮机流体仿真结构设计

下冲式水轮机是小型水能利用场景中的核心能量转换设备，常应用于低水头、大流量的乡村微水电项目、自然景观水车动力装置、小型农田引水驱动设施以及科普教学流体演示装置中，能够将自然水流的动能直接转换为旋转机械能，无需过高的水位落差即可实现稳定动力输出，适配山区溪流、景观水渠、农田灌渠等多种低水头水流场景。

该设备核心功能是通过水流冲击叶轮叶片，将水流的平动动能转化为叶轮轴的旋转扭矩，可直接驱动小型发电机、提水装置、农副产品加工器械等负载，相比传统上冲式水车，无需搭建高位引水结构，土建成本更低，对安装场地的地形要求更小，更适合分散式小型水能资源的开发利用。

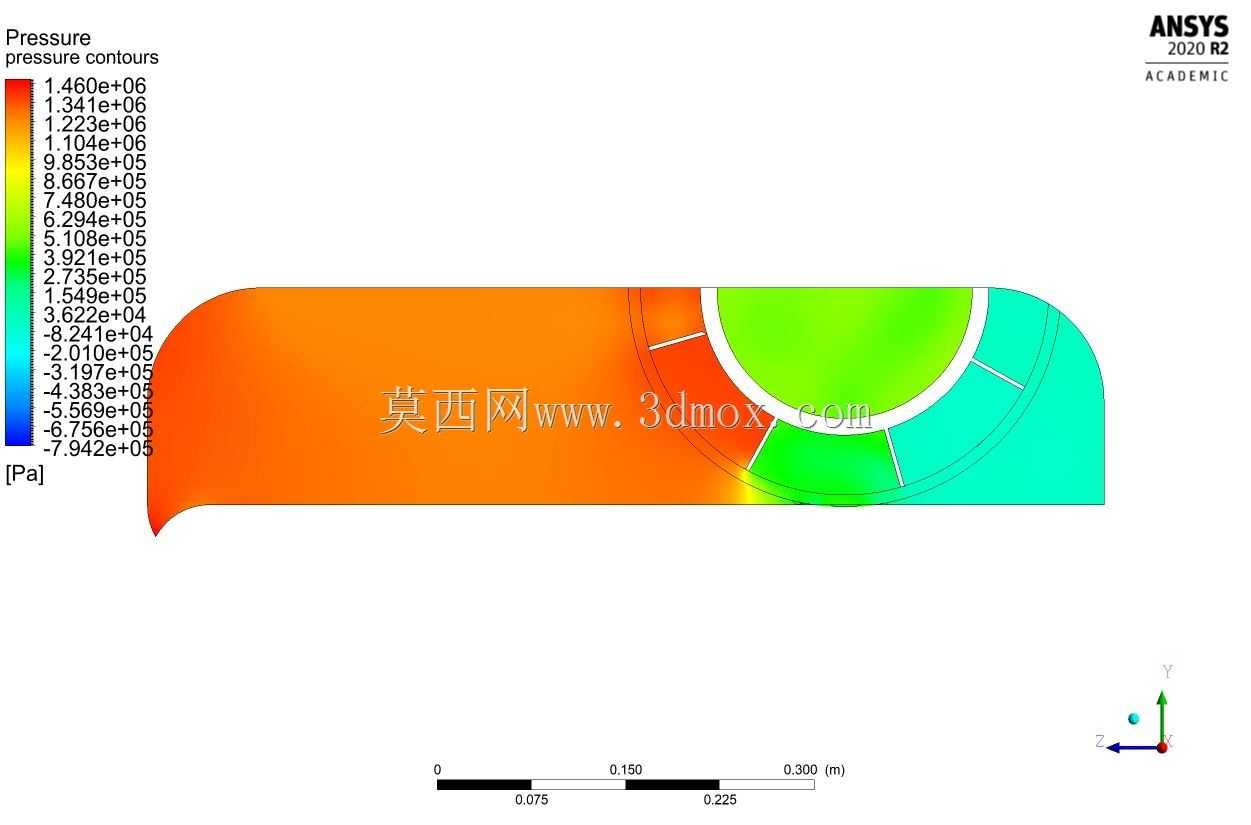

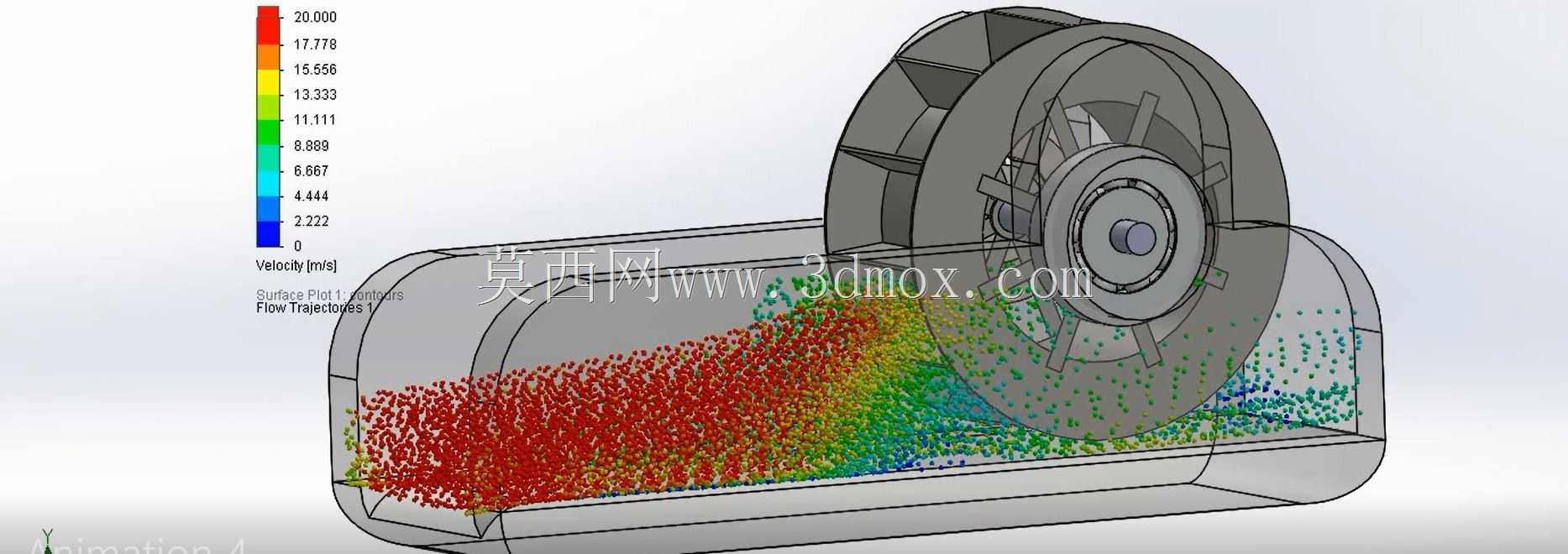

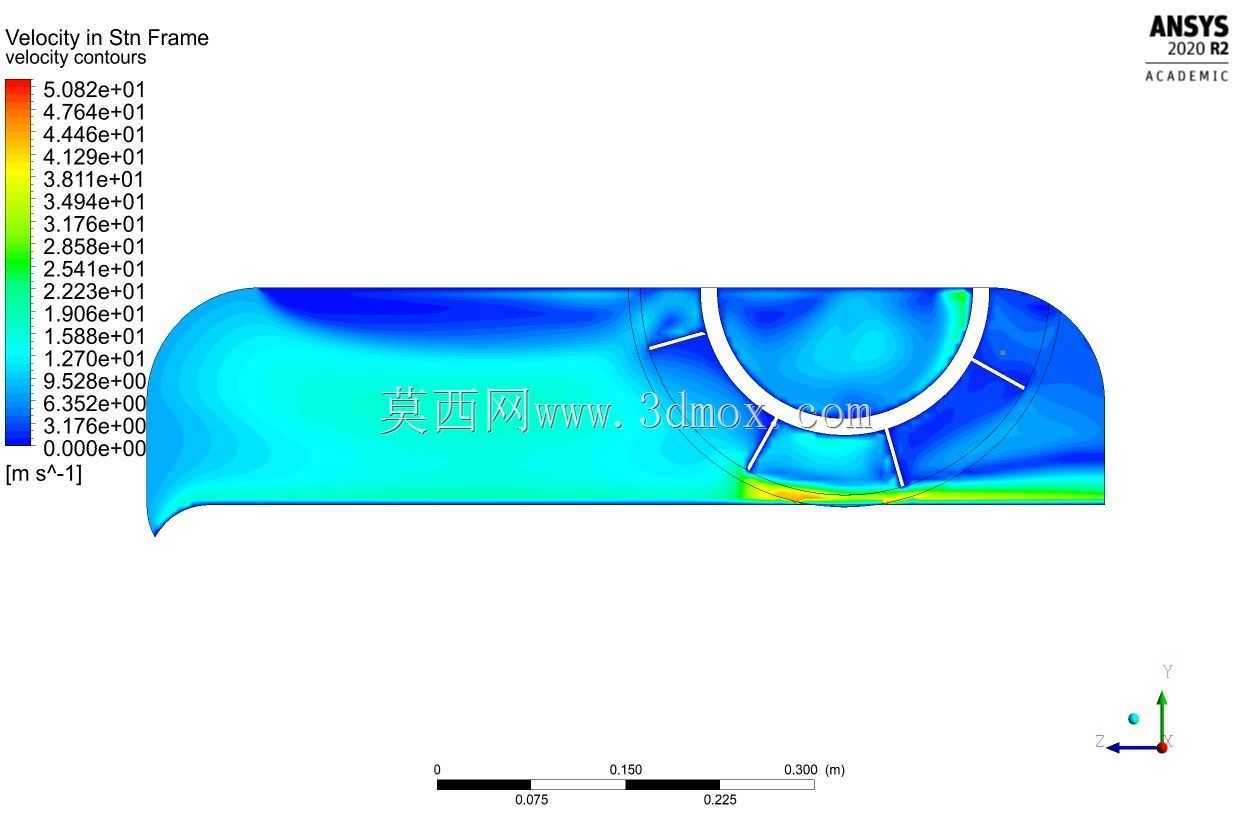

本次设计围绕水轮机效率优化展开，核心设计思路聚焦叶轮叶片数的匹配选型，通过流体仿真模拟不同叶片数量下的流场分布、扭矩输出特性与流道回流情况，最终确定8叶片的叶轮结构为最优方案：该叶片数量下，叶轮转动过程中单次仅单个叶片浸入水流区域，可有效避免多叶片同时浸水引发的流道回流、能量耗散问题，同时上一叶片脱离水流的瞬间下一叶片即刻承接水流冲击，能够让叶轮保持稳定的转动惯性，避免扭矩输出出现大幅波动。从流场仿真结果可以看到，水流接触叶片后流速从高速红色区域逐步衰减，能量被叶片充分捕获后沿流道平缓流出，无明显的乱流与能量浪费区域。

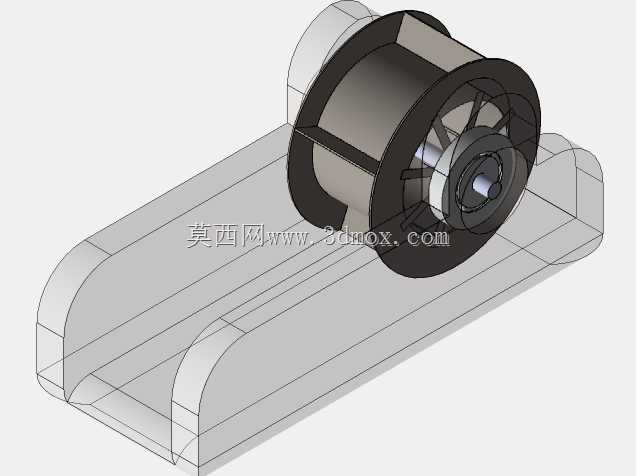

结构设计上，叶轮采用轮辐式支撑结构，中心设置标准轴孔与键槽位，可适配常规规格的传动轴系安装，外部配套半包围式导流槽结构，能够约束水流流向，让水流以最优角度冲击叶片下沿，减少水流侧向溢散带来的能量损失。安装边界方面，该水轮机整体为卧式布局，导流槽宽度与叶轮直径匹配，安装时需保证叶轮底部浸入水流深度为叶片高度的1/4至1/3，导流槽进水端与来水方向顺直衔接，轴线与水流方向垂直，轴系两端预留轴承安装位与负载连接空间，无需复杂的混凝土基座，采用型钢支架即可完成固定安装，整体结构紧凑，后期维护仅需定期检查轴承润滑与叶片磨损情况即可，运维难度极低。仿真结果同时验证，该结构下水流动能对水轮能量转换过程无额外负面影响，属于反作用式水轮机范畴，输出扭矩会随进口水流速度的提升线性增加，适配不同季节的水流流量变化，能够在宽流速范围内保持稳定的转换效率。
