0-75mm夹持行程手动压紧夹钳结构

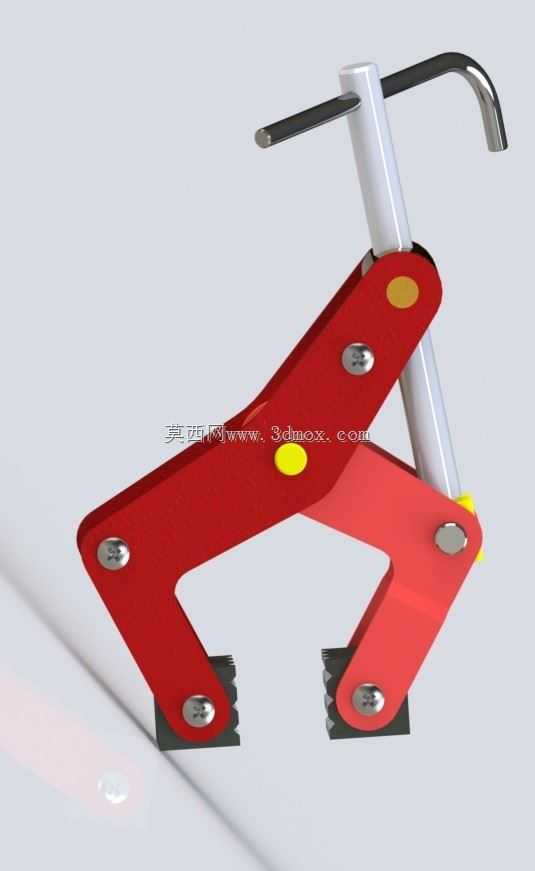

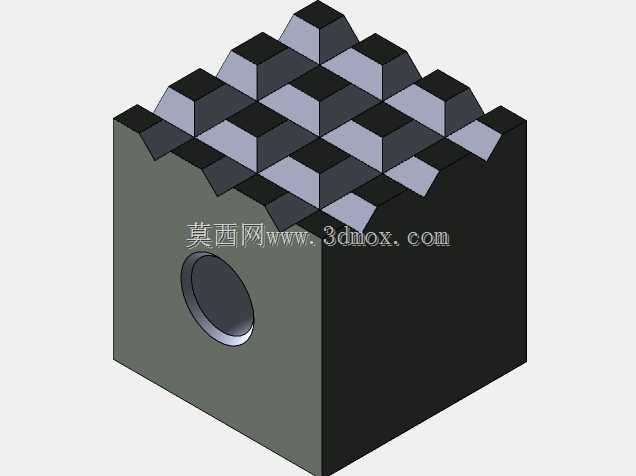

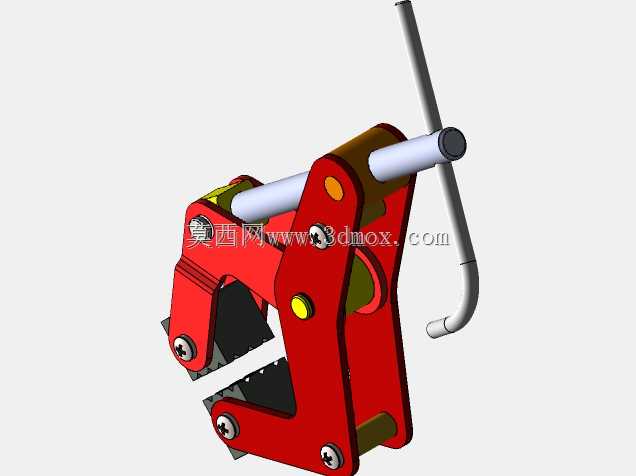

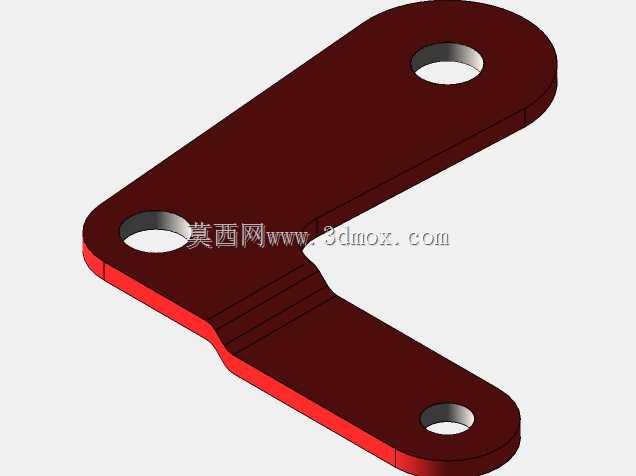

这款手动夹钳是工装夹具领域应用十分广泛的手动压紧类工具，核心适配0到75毫米区间的工件夹持需求，在小型工件焊接定位、木工板材临时固定、机加工工序工件装夹、电子元器件组装定位、家用DIY手工制作等场景中都能发挥可靠的夹持作用，无需外接气源、电源等动力源，纯手动操作即可输出稳定的夹持力，适合没有动力配套的零散作业场景、临时工位搭建以及户外无供电环境下的装夹作业。从功能特性来看，该夹钳采用连杆式增力结构设计，通过多组铰接连杆的力臂传导，操作人员仅需在操作手柄处施加较小的下压力，即可在夹爪端输出数倍于输入力的夹持压力，同时在夹钳闭合到夹持工位时，连杆结构会进入机械自锁区间，即便操作人员松开操作手柄，夹钳也不会自行松脱，能够持续保持对工件的压紧状态，避免加工过程中工件移位、松脱带来的加工误差或安全隐患。夹爪的接触端面设计有锯齿状防滑纹路，能够增大与工件接触面的摩擦力，针对金属板材、木质构件、塑料型材等不同材质的工件都能实现稳定咬合，不会出现打滑偏移的问题，夹爪的开合行程覆盖0至75毫米的范围，能够适配不同厚度的工件夹持需求，无需额外加装垫块即可覆盖多数常规小型工件的装夹尺寸。在设计思路上，这款夹钳优先考虑了手动操作的易用性与结构耐用性，整体采用对称式的铰接布局，所有转动铰接点都采用销轴铆接的连接方式，既保证了各连杆部件转动的顺畅度，也避免了长期使用后连接部位出现松旷间隙；操作手柄采用弯折式的人体工学造型，握持操作时贴合手部施力角度，长时间重复操作也不易产生手部疲劳；主体承载臂采用高强度钢板冲压成型的结构，在保证整体结构强度、抵抗夹持反力带来的结构形变的同时，尽可能控制了夹钳的整体自重，方便操作人员单手取放、移动夹钳位置。从安装与尺寸边界来看，该夹钳底部的两个夹爪端面为平行接触面，使用时既可以直接手持操作对工件进行临时夹持，也可以通过夹臂上预留的安装孔位，将夹钳固定在工装台、焊接工作台、木工操作台的台面上作为固定式压紧夹具使用；整体结构紧凑，闭合状态下的横向占用空间较小，不会在工装台面上占用过多的操作区域，相邻布置多个夹钳时也不会出现结构干涉，能够满足多工位密集装夹的使用需求；夹钳张开到最大行程时，整体高度不会超出常规操作空间的限高要求，适配多数小型加工工位的空间边界，不会因为夹钳自身尺寸问题影响加工刀具、焊接枪头等作业工具的操作路径。
