卧式斯特林动力装置结构设计

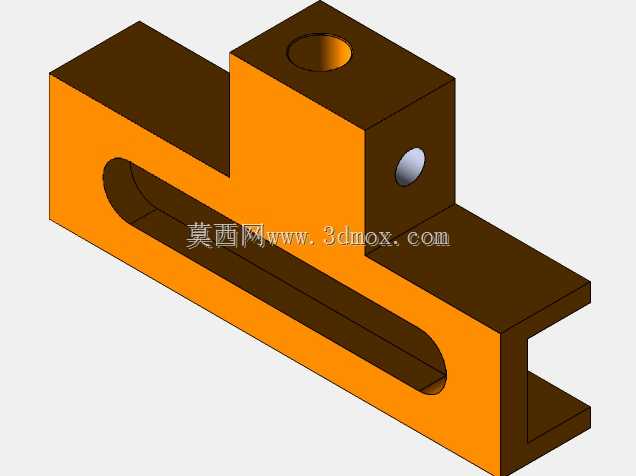

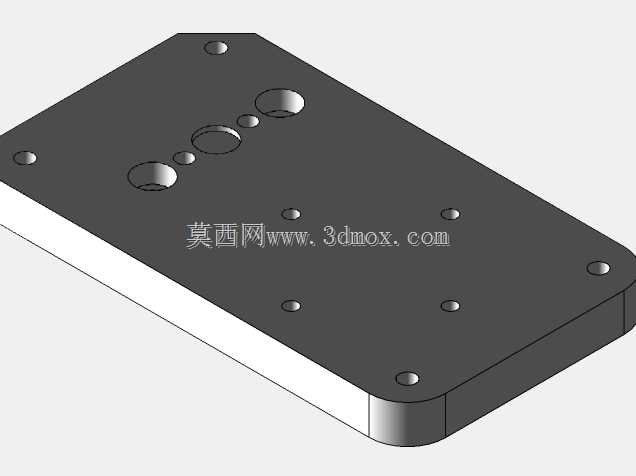

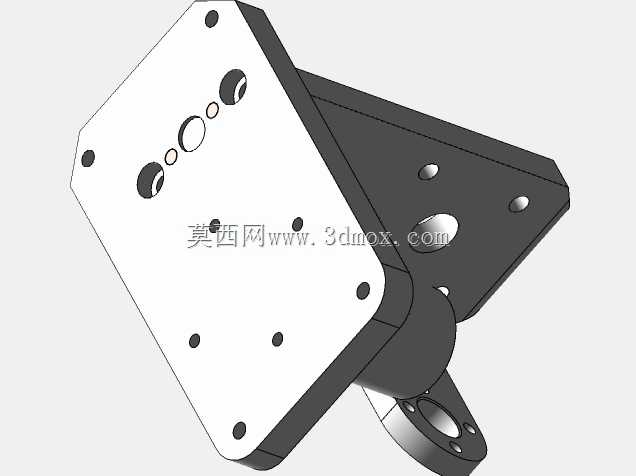

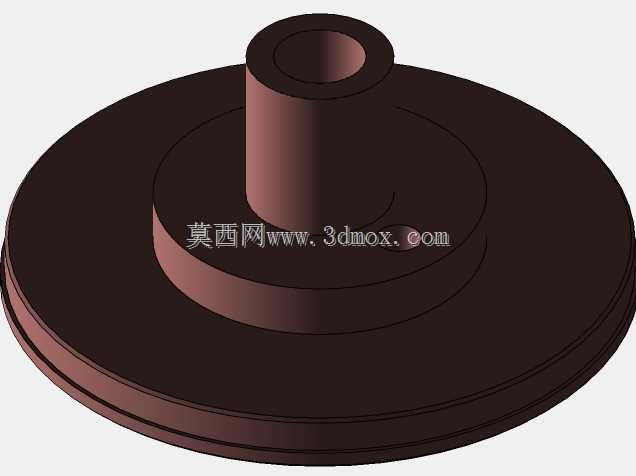

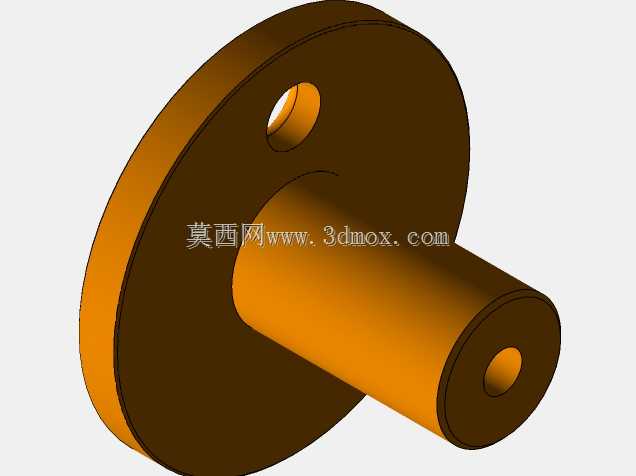

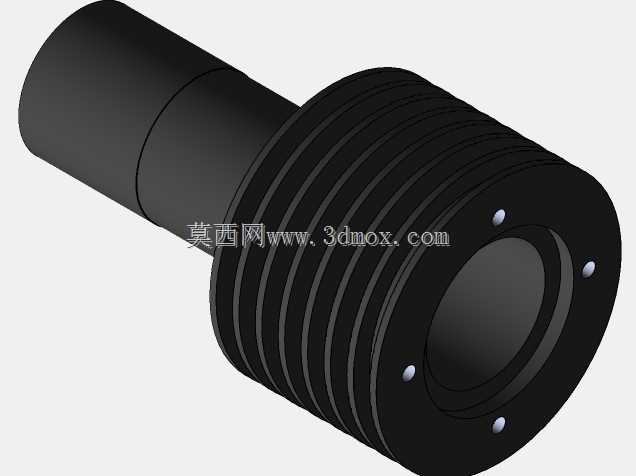

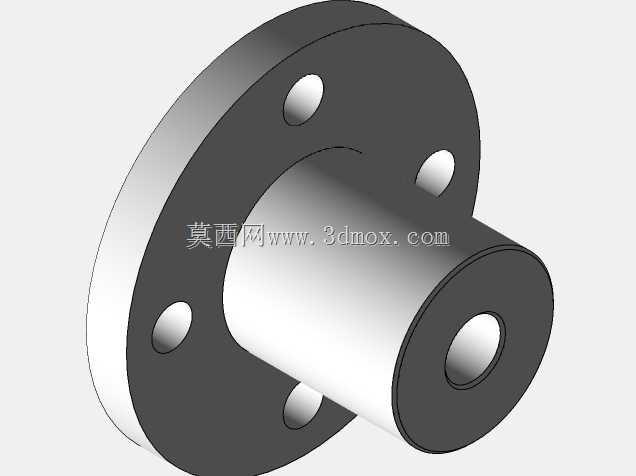

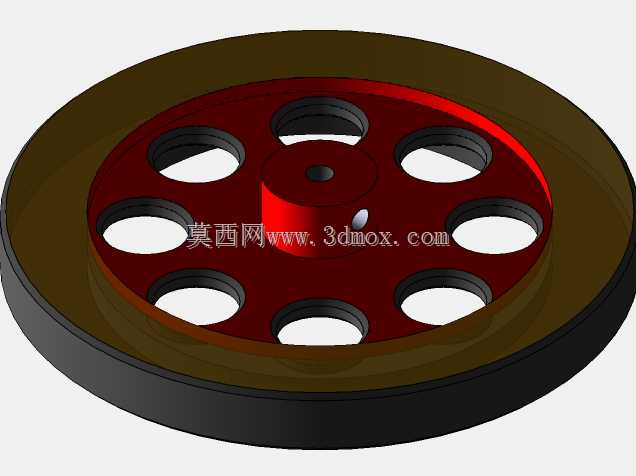

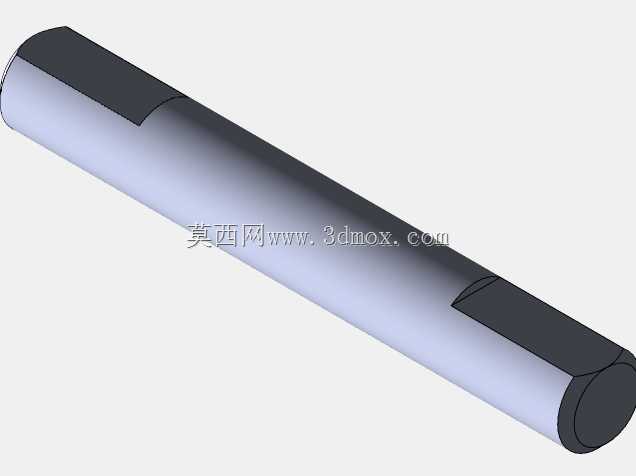

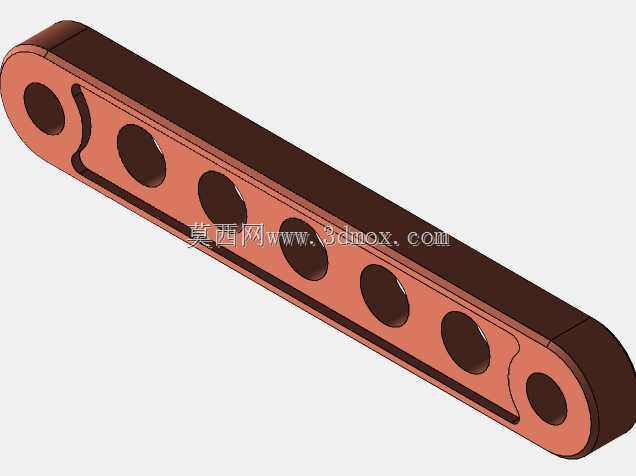

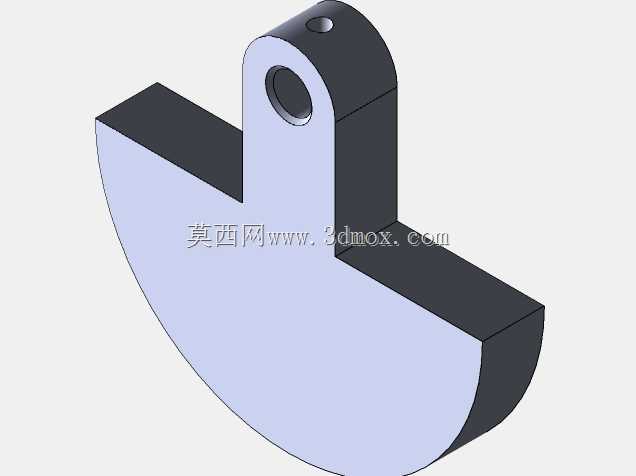

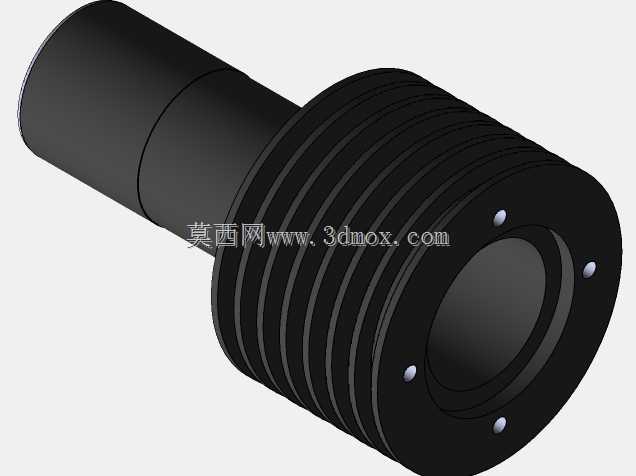

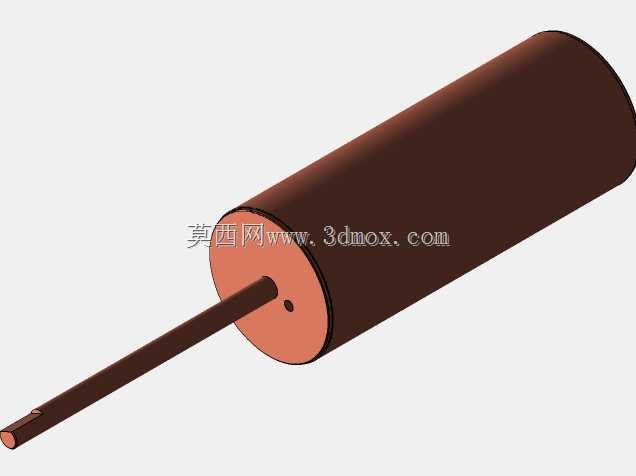

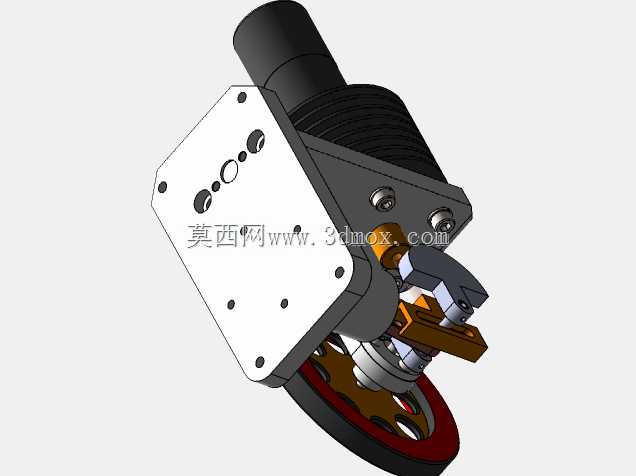

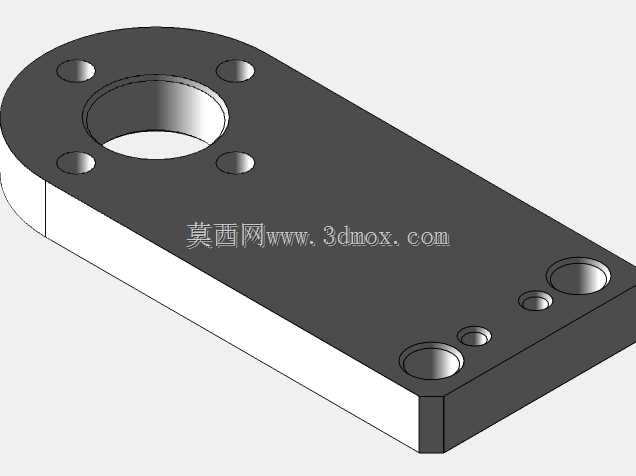

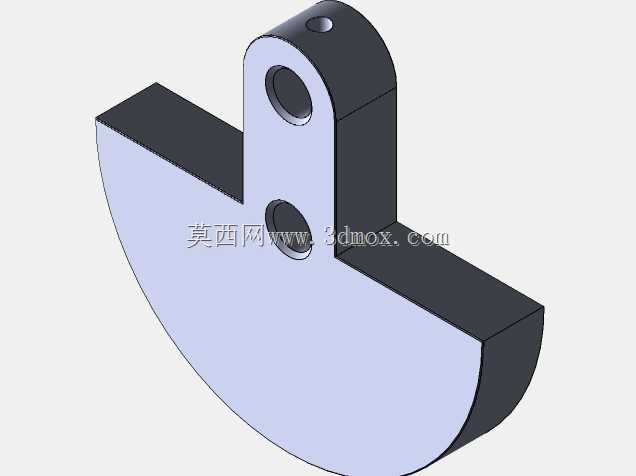

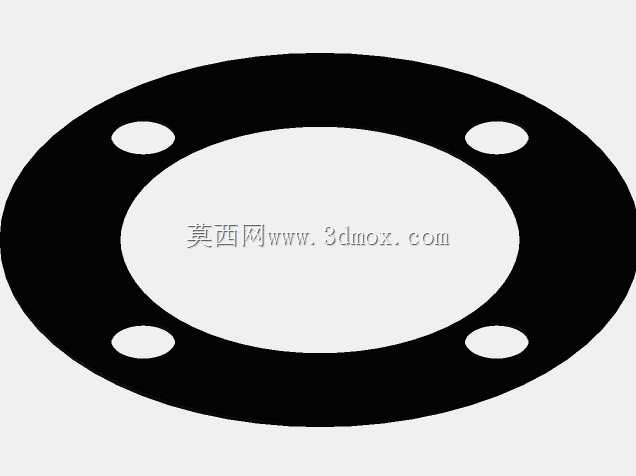

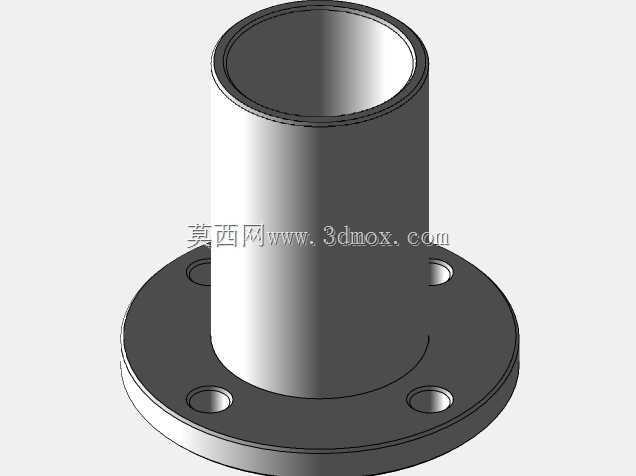

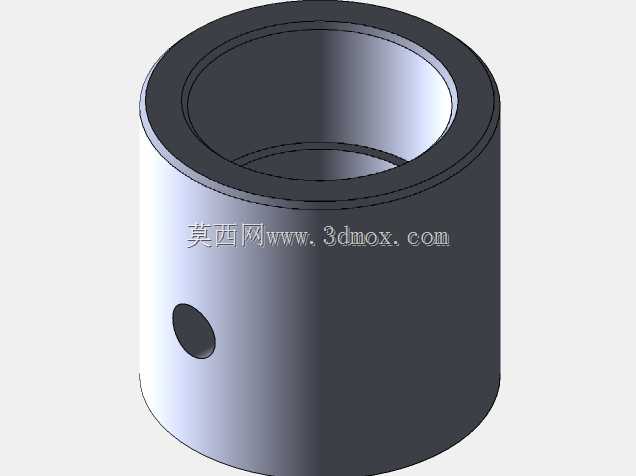

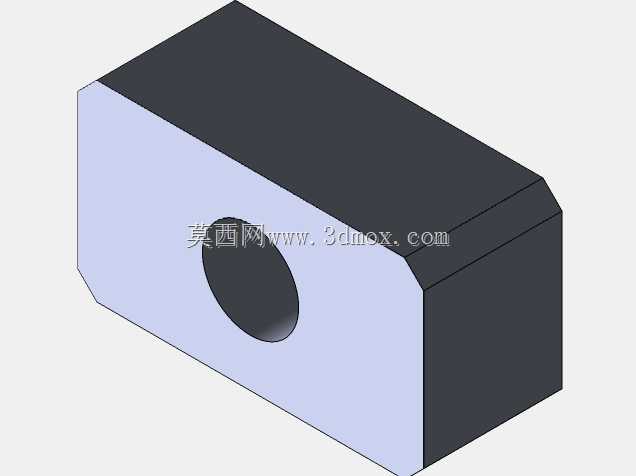

这款卧式斯特林动力装置的结构设计，核心围绕外燃式热机的工作逻辑展开，区别于传统内燃机依赖燃料在缸内爆燃做功的模式，它依靠封闭腔体内工质受热膨胀、遇冷收缩的循环压差推动活塞运动，整套传动路径的布局完全贴合桌面级演示与小型动力输出场景的实际需求。从安装边界来看，整套装置采用木质底板作为承载基座，底板预留的安装孔位可直接固定在实验台架或展示台面上，整体横向排布的结构将加热气缸、动力输出飞轮、曲柄连杆机构沿水平方向依次布置，纵向占用高度控制在合理范围，不会出现立式结构重心偏高易晃动的问题，适配教学实验室、科普展示区的台面摆放要求。设计过程中优先考虑了运动部件的同轴度控制，飞轮采用带减重孔的轮辐结构，既降低了转动惯量带来的启动阻力，又能依靠轮缘的配重保证运转过程的平顺性，避免曲柄连杆在往复运动中出现卡滞。加热端的气缸采用带散热鳍片的结构设计，可在工作过程中快速建立冷热端的温度差，这也是斯特林循环能够持续输出动力的核心条件，冷端与热端的间距经过反复校核，既保证热传导路径不会过短导致冷端温度快速升高破坏循环压差，也不会因间距过大造成整体结构冗余。曲柄连杆机构的连接部位采用了间隙配合的公差设计，既保证运动过程中无明显旷量，也不会因配合过紧增加摩擦阻力，连接支架采用层压木质板材加工，兼顾了结构强度与轻量化需求，同时木质材料的低导热性可减少热端热量向支架传导，避免不必要的能量损耗。在实际应用场景中，这类小型斯特林动力装置既可以作为热力学教学的具象演示载体，帮助学习者直观理解外燃机的循环原理，也可作为小型低温差发电项目的动力源，搭配小型发电模块即可实现低品位热能向电能的转换。整套结构的运动部件全部外露，没有额外的防护壳体，一方面是为了演示过程中可以清晰观察到活塞往复、飞轮转动、连杆摆动的全部运动过程，另一方面也方便对各部件进行调整与维护，飞轮的轮缘采用醒目的红色包覆，转动过程中可以直观判断转速状态，黄色的曲柄拨叉部件与其他结构形成明显的视觉区分，便于观察动力传递的路径。设计时还特意将动力输出轴的端部预留了扩展连接位，可根据实际需求连接皮带轮、小型发电机等外接负载，拓展装置的实际使用功能，基座底部的支撑柱采用独立固定结构，可将动力缸体稳定抬升到合适高度，保证活塞运动轴线与曲柄回转轴线处于同一水平面，减少运动过程中的侧向分力，延长整套装置的使用寿命。
