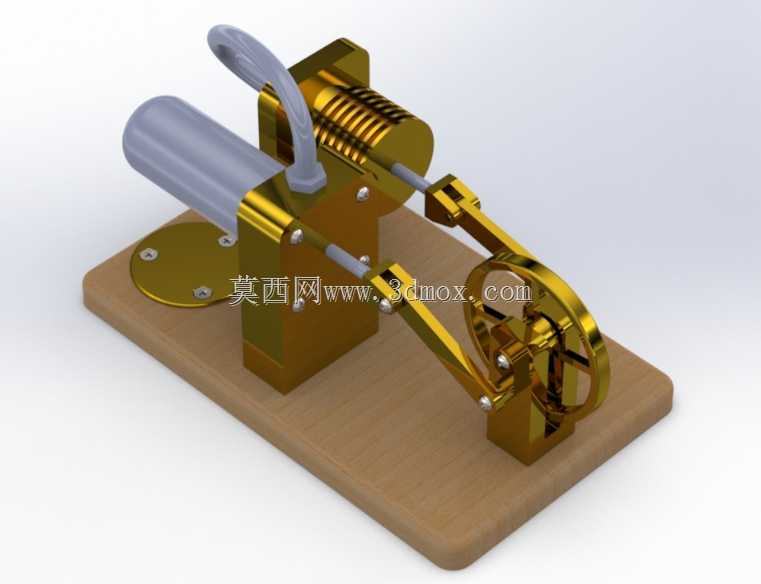

桌面式斯特林动力装置结构设计

这套外燃式动力装置的三维结构设计，核心围绕闭式循环热力转换逻辑搭建，区别于传统内燃机依赖燃料在缸内爆燃做功的形式，其通过外部热源对气缸内密封工质持续加热，配合冷端散热形成稳定温差，推动工质周期性膨胀收缩，进而将热能持续转化为旋转机械能输出，在低品位余热回收、偏远区域小型离网供电、科普教学演示场景中都有明确的应用价值。从结构布局来看，整套装置采用卧式集成设计，动力气缸与置换气缸呈垂直排布固定在金属基座上，底部搭配木质安装底板预留了四个沉头安装孔位，可直接固定在实验台或展示台面上，整体安装边界控制在200mm×120mm×150mm范围内，适配桌面级实验、展示的空间需求，不会占用过多操作空间。传动链路采用经典曲柄连杆结构，置换活塞与动力活塞分别通过两组连杆连接到飞轮端的偏心曲柄上，两个偏心轴颈的相位差严格按照斯特林循环的配气相位设置，保证工质在冷腔、热腔之间的流动时序与活塞运动节奏完全匹配，避免出现工质串流、做功相位错位导致的动力输出中断问题。飞轮采用辐条式轮盘结构，自身转动惯量经过匹配计算，能够储存活塞做功冲程的多余动能，带动整套机构顺利越过上下止点，保证运转过程的连续性，不会出现卡顿、反转的情况。热端换热部位采用密集翅片结构增大换热面积，能够快速吸收外部热源的热量传递给缸内工质，冷端则搭配光滑导热壳体，可通过自然对流或者外接水冷的方式带走多余热量，维持冷热端的稳定温差，保证循环效率稳定。设计过程中对所有运动副的配合间隙做了针对性调整，活塞与缸壁之间采用小间隙配合，既保证密封性能减少工质泄漏，又避免运动过程中出现卡滞；连杆与曲柄、活塞销的连接位置都预留了销轴安装空间，装配时可通过铜套降低转动摩擦阻力，提升整套机构的运转寿命。这套结构既可以作为热力循环原理的教学演示载体，帮助学习者直观理解外燃机的工作过程，也可作为小型余热回收装置的原型结构，经过尺寸放大、材质升级后适配工业场景的低品位热能回收需求，将生产过程中废弃的热量转化为可利用的旋转动力，驱动小型负载或者发电装置。
