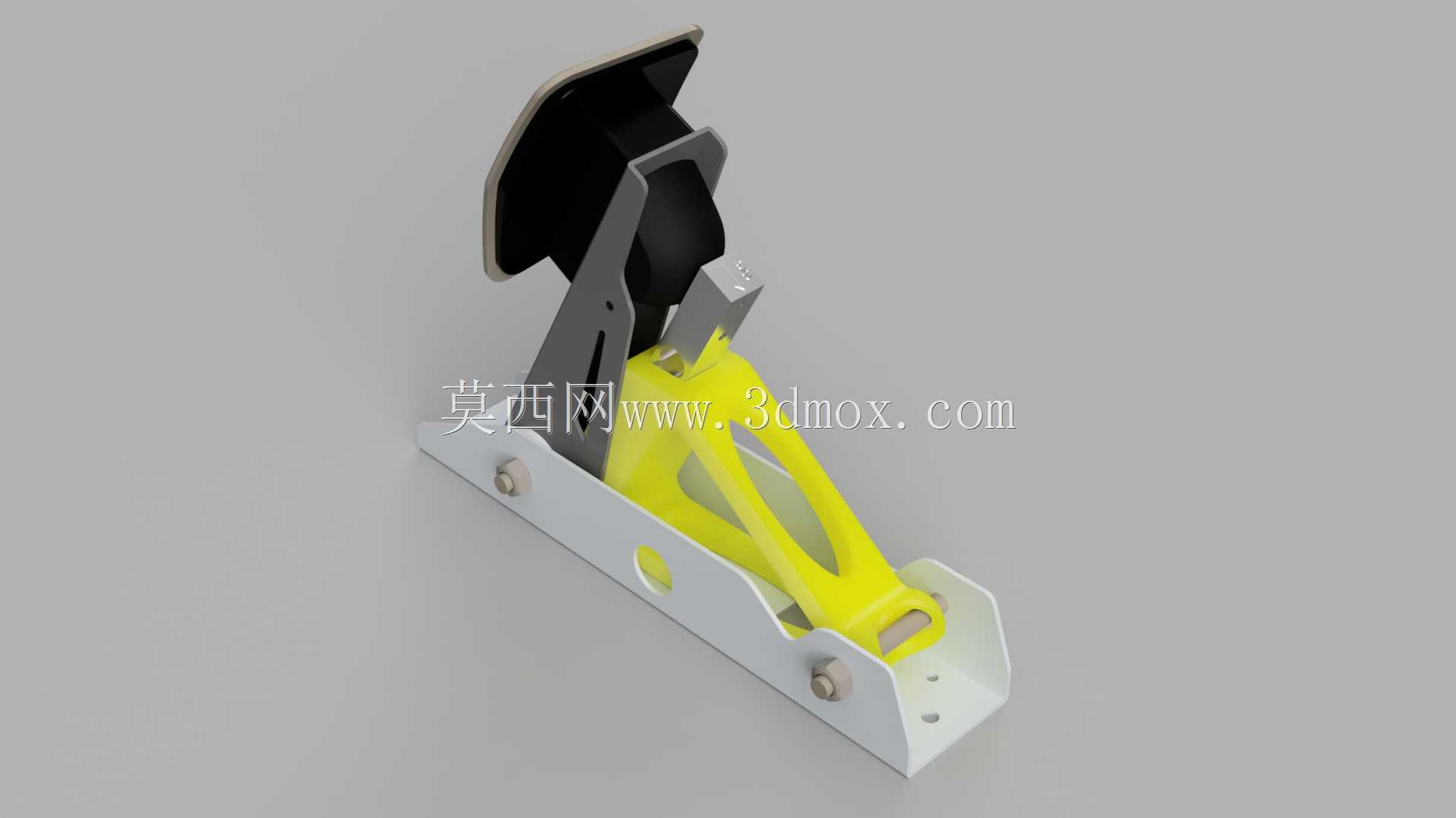

适配称重传感器的赛车模拟制动踏板结构

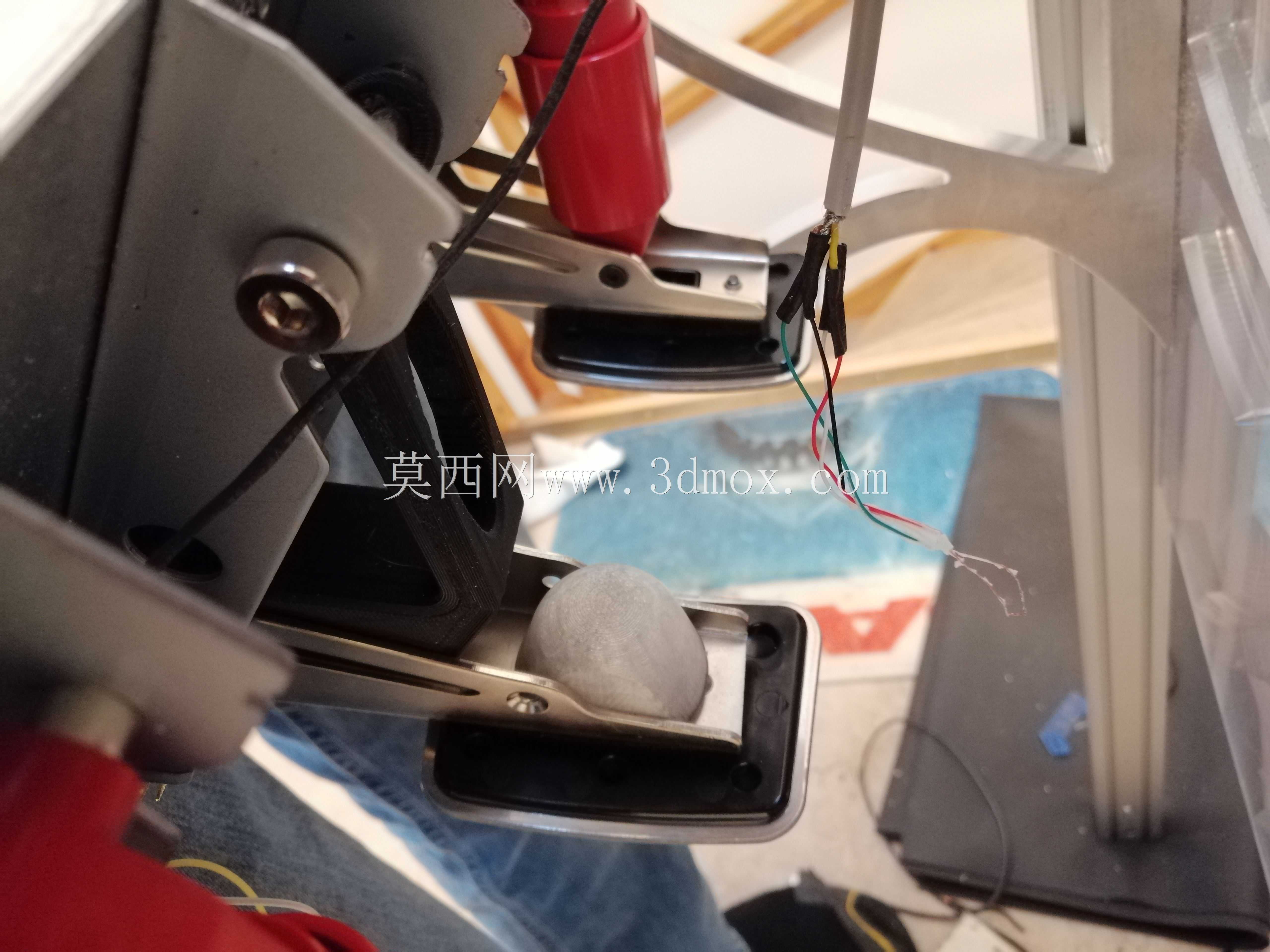

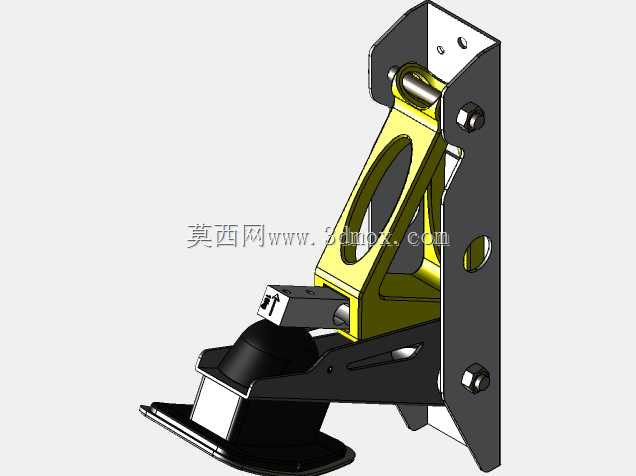

该结构主要面向模拟赛车驾驶外设改装场景，针对原厂踏板压力反馈精度不足的痛点，在不破坏原有G27踏板安装基底的前提下，通过非侵入式的结构设计实现称重传感器的集成安装，能够为模拟驾驶用户提供更贴近真实赛车的制动力度线性反馈，大幅提升驾驶模拟的沉浸感与操作精准度，适用于家用模拟驾驶套装升级、小型模拟赛车体验店外设改装等场景。整套结构以原有踏板的安装底座为承载基础，保留了原厂踏板的铰接安装点位，底座采用平直带折边的钣金式结构设计，预留的安装孔位完全匹配原有G27踏板的固定孔距，无需对原有安装位进行打孔、切割等破坏性改动，用户可直接替换原有踏板组件完成装配，整体安装边界与原厂踏板保持一致，不会与周边的油门、离合踏板产生运动干涉，适配常规模拟驾驶座舱的踏板安装空间。在功能设计上，该结构将10kg量程的称重传感器集成在踏板臂与底座的受力传导路径上，替代原有电位器式的行程检测方案，能够直接采集用户踩踏踏板的压力数值，相比传统行程检测的方案，压力反馈的线性度更高，不会出现长期使用后的电位器磨损漂移问题，能够精准还原真实制动系统中踏板压力与制动力度的对应关系。结构设计上拆分了踏板主体、传感器安装支架、复位弹簧三个核心部分，踏板臂采用镂空的轻量化结构设计，在保证结构强度的前提下减少不必要的材料冗余，踩踏接触面保留了原厂踏板的防滑橡胶垫结构，贴合脚掌的踩踏角度，长时间操作不易产生滑脱问题；传感器安装支架设置了可微调的限位结构，能够适配不同厚度的称重传感器安装，同时预留了传感器走线的避让空间，避免踩踏过程中线材被挤压破损；复位弹簧的刚度经过匹配调校，踩踏阻尼与真实乘用车制动踏板的脚感接近，不会出现过轻的虚位感或是过重的踩踏负担。针对自制加工的需求，支架类结构可采用常规的PLA、PETG、ABS等常见3D打印材料制作，弹簧接触的受力部位推荐使用TPU材质打印以提升耐磨性能，打印时采用均匀填充的方式即可满足结构强度要求，无需过高的填充率，加工门槛较低，普通用户也可自行制作完成改装。整套结构的受力传递路径经过优化，踩踏时的压力可垂直作用在称重传感器的受力面上，避免偏载导致的测量误差，同时设置了机械限位结构，防止踩踏力度超出传感器量程造成元件损坏，兼顾了使用精度与结构耐用性。
