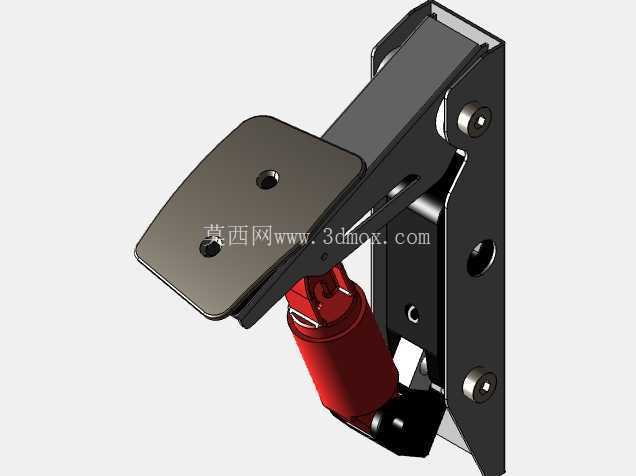

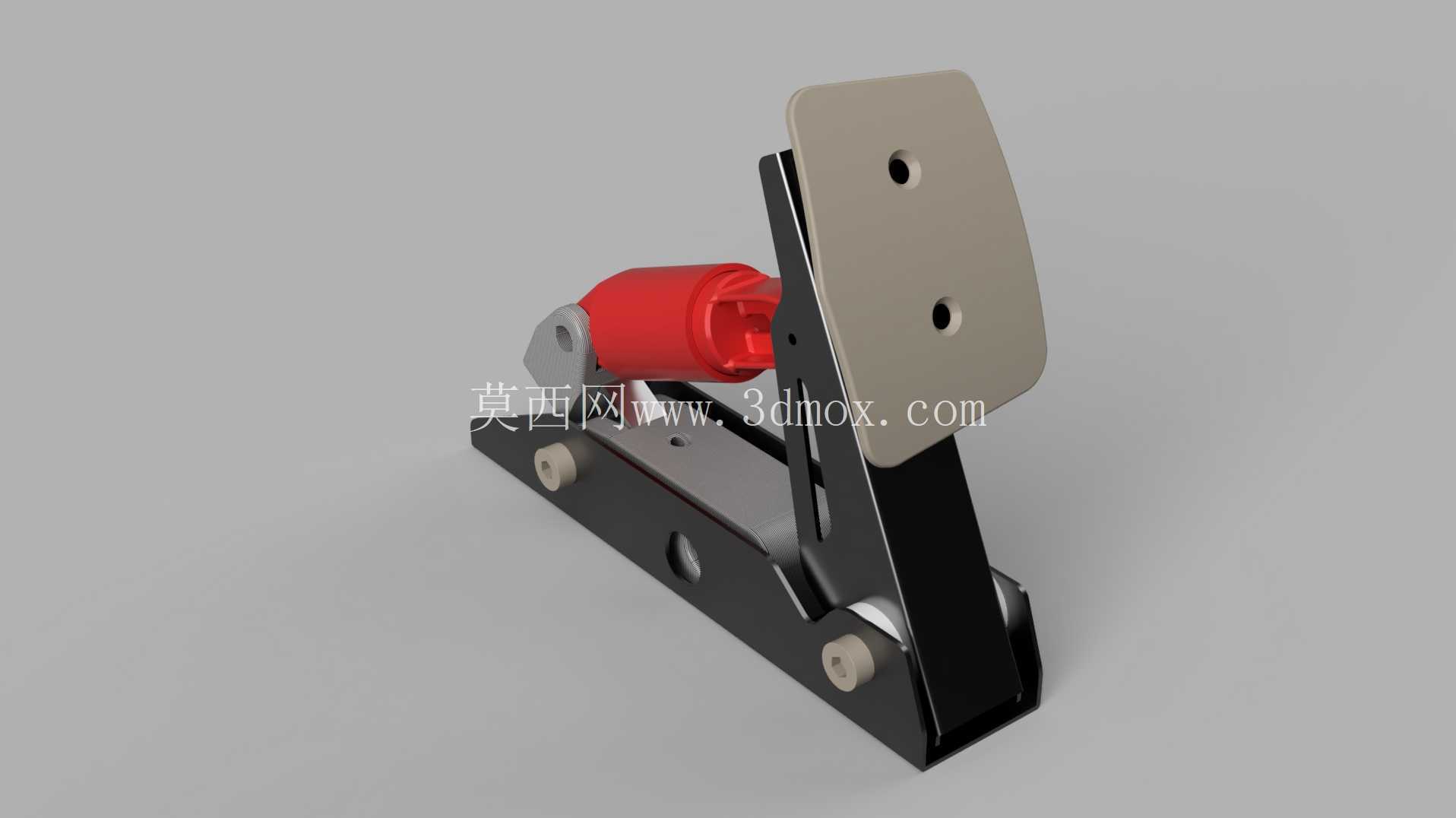

罗技踏板适配制动称重传感模组结构

　　这套制动称重传感模组，核心适配罗技G27、G29、G920、G923系列赛车模拟踏板，也可兼容同安装规格的其他品牌Logitech踏板产品，主要面向民用赛车模拟外设改装、小型力反馈输入设备开发场景使用。从实际使用场景来看，多数入门级模拟赛车踏板采用电位器识别踩踏行程，长期使用会出现磨损虚位、力反馈线性度差的问题，无法精准传递制动脚感的细微变化，而这套模组通过替换原有踏板的力识别结构，将踩踏力直接转化为电信号输出，能大幅提升制动输入的精准度，还原真实赛车制动踏板的脚感反馈，不管是日常娱乐练车，还是参与专业模拟赛事的玩家，都能通过这套改装结构获得更贴近实车的操作体验。

　　从功能特性来看，这套模组采用杠杆式力传导结构，踩踏踏板面时，作用力通过铰接的连杆结构直接传递到称重传感器上，相比传统行程式识别方案，不会因为铰接位磨损、弹簧疲劳出现信号偏移，传感器的受力方向始终与踩踏力的传导路径保持同轴，能减少侧向分力对测量精度的干扰。模组的基座采用一体式钣金折弯结构，安装孔位完全匹配原装踏板的固定点位，改装时不需要对原有踏板底座进行打孔、切割等破坏性加工，只需要拆除原有电位器和传动结构，将模组通过预留的螺栓孔固定在原有安装位即可，整个改装过程不需要额外定制转接件，普通用户按照装配步骤就能完成更换。

　　设计思路上，这套结构没有盲目追求过高的传感器量程，而是结合模拟踏板实际踩踏力的范围选型，通用10公斤或5公斤量程的称重传感器就能满足使用需求，既避免了大量程传感器在小力输入区间分辨率不足的问题，也能控制整体改装成本。踏板面采用与原装踏板接近的倾斜角度设计，铰接点的位置经过反复调整，踩踏时的杠杆比与原装踏板保持一致，不会出现改装后踏板脚感过硬或者过软的问题，用户不需要重新适应踏板的踩踏力度。结构上所有铰接位置都采用轴套配合，减少转动过程中的旷量，同时预留了传感器的接线走位空间，不会出现线束被活动结构夹断、磨损的问题。

　　从安装边界尺寸来看，模组整体的长宽尺寸完全控制在原装踏板的安装舱内部，安装后不会突出原有踏板的外壳边界，不需要额外改动踏板的外罩结构，基座上的固定孔采用长圆孔设计，允许小范围调整安装位置，抵消不同批次原装踏板的加工公差。踏板面的安装孔位兼容原装踏板的防滑橡胶套安装位置，用户可以保留原装的防滑踏板面，也可以根据自身需求更换第三方金属踏板面。整个结构的活动部件行程与原装踏板完全一致，踩踏到底时的限位位置与原装结构匹配，不会出现踩踏超行程损坏传感器的问题，传感器与基座之间设置有硬限位结构，当踩踏力超过传感器额定载荷120%时，限位结构会直接承接作用力，避免传感器因为过载损坏。

　　在实际装配调试过程中，只需要将传感器的信号输出端连接到模拟踏板的控制板，对应校准零点和满量程输出即可，结构本身不需要额外的润滑维护，所有铰接位的磨损量极小，长期使用也不会出现明显的虚位。相比市面上同类改装模组，这套结构的零件数量更少，除了传感器、标准紧固件之外，其余结构件都可以通过常规的钣金、3D打印工艺加工，用户如果有自行加工的条件，也可以根据自身的使用需求微调杠杆比，适配不同脚感偏好的使用需求。
