20x24规格直弯角T型布线导线管护槽

　　在非标自动化设备、桌面3D打印整机、开放式电控柜以及创客自制电子装置的布线作业里，线束散乱、线材被钣金锐边割破、多根线缆交叉缠绕一直是现场调试和后期维护的高频痛点。这套护槽结构正是针对20×24规格的矩形走线空腔开发，覆盖直段、90度转角以及T型三通三类常用布线节点，整套构件不需要额外定制特殊端盖，直接采用通用平盖即可完成封盖，适配小批量定制电子外壳内部的规整走线需求。

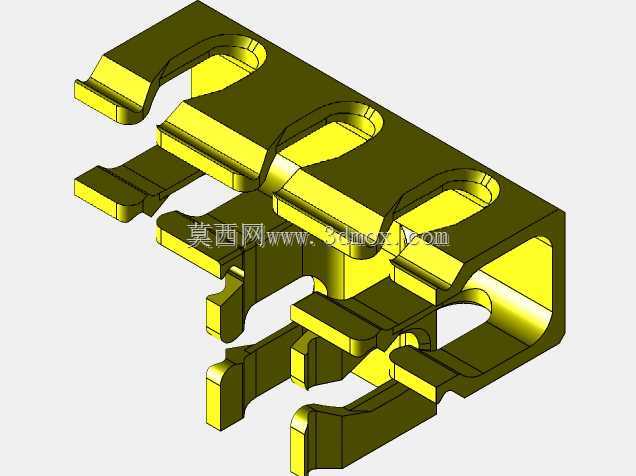

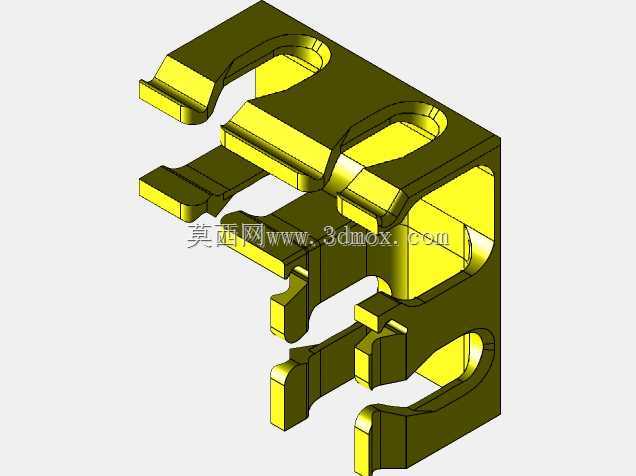

　　从实际使用场景来看，直段护槽承担长距离线束的承托与约束，槽体内部预留连续走线空腔，侧壁设置限位卡位，线束放入后可通过卡扣或者扎带辅助固定，避免设备运行过程中线缆随振动移位脱出；角型构件用于布线路径需要90度转向的位置，比如电控仓侧壁到设备底板的走线转折、框架立柱到横向安装梁的线路过渡，转角处做了顺滑的内弧过渡，没有尖锐折角，线材弯折半径满足常规低压信号线、电源线的最小弯曲要求，不会出现硬折死弯导致线芯断裂、绝缘层破损的问题；T形接头则用于三条走线路径交汇的节点，比如主干线束分支出两路支线分别去往传感器、执行器的位置，三通结构让分支走线有序分隔，不用在交汇点杂乱堆线。

　　设计思路上优先考虑了无支撑打印的工艺可行性，构件所有悬空斜面都设置了符合FDM成型工艺的自支撑角度，打印过程中不需要额外添加支撑结构，既省去了拆除支撑的后处理工序，也避免支撑残留划伤槽体内壁、卡滞线缆的问题。槽体的壁厚经过反复验证，在保证整体结构刚性、手持捏压不会出现明显形变的前提下尽可能做薄，兼顾打印耗材成本和结构强度；槽体边缘所有和线缆接触的位置都做了圆角倒钝处理，没有毛刺锐边，穿线时不会刮破线材外皮。

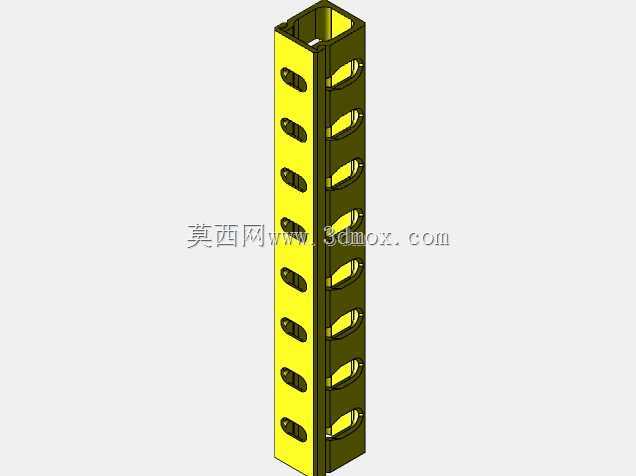

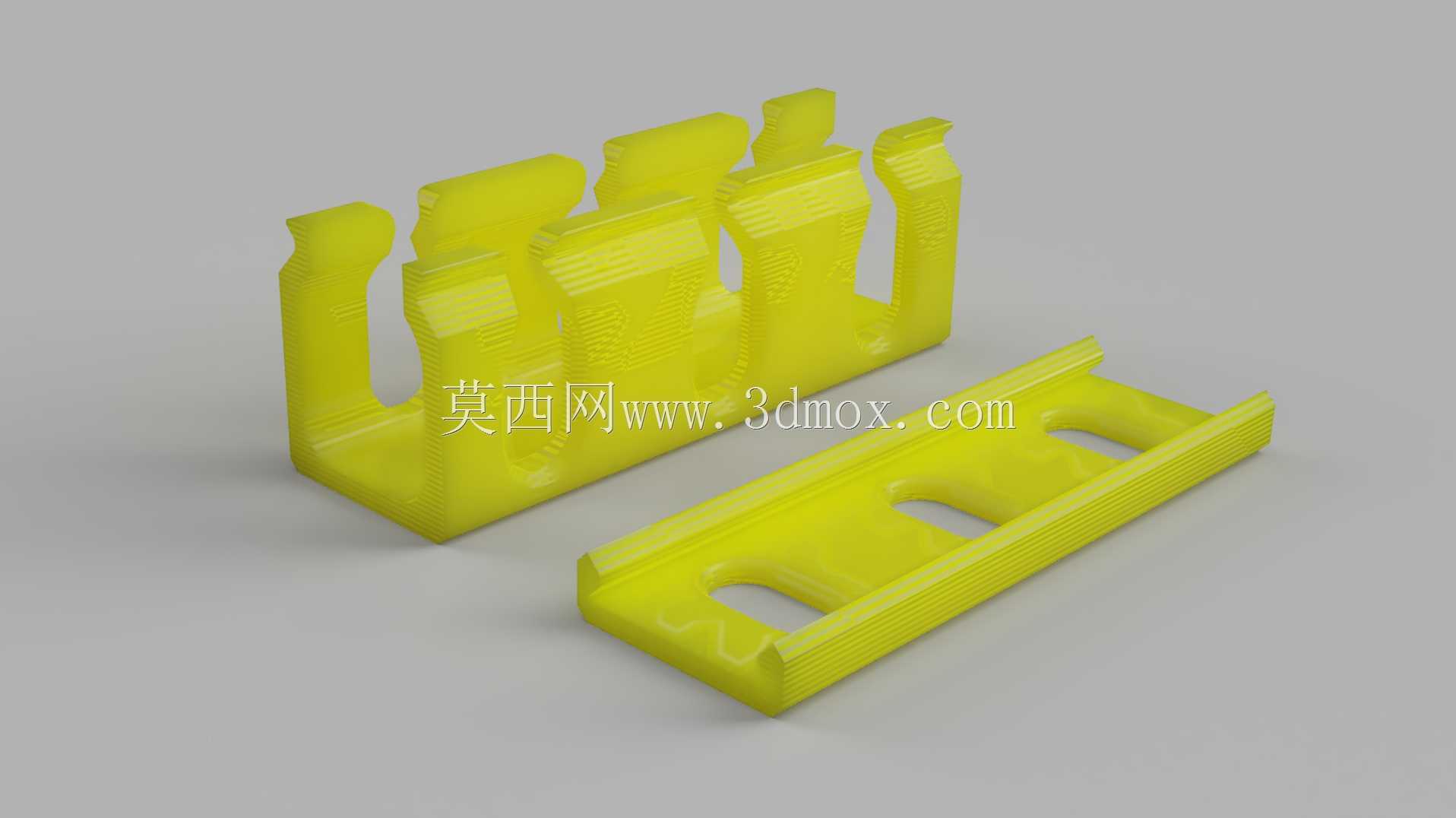

　　外形与安装边界方面，护槽的内空腔尺寸匹配20×24的矩形线束通道，可容纳多根不同线径的信号线、电源线并排敷设，槽体底部为平整安装面，可通过双面胶、螺钉或者热熔胶直接固定在设备钣金面、铝型材台面、塑料外壳内壁上，安装位不需要额外加工复杂定位槽，适配不同定制设备的安装基面。直段构件为长条形槽体，顶面开放，放入线束后直接扣装通用平盖即可封闭，盖合后槽体内部形成封闭走线空间，既可以阻挡灰尘、切屑落入槽内污染线材，也能避免外部物体剐蹭线束。转角和T型构件的对接端面和直段槽体的截面尺寸完全匹配，多段构件拼接时可以无缝对齐，拼接处不会出现台阶卡线的问题，布线人员可以根据设备内部的实际走线路径，自由截取对应长度的直段，搭配转角、三通构件组合出任意走向的布线路径，不需要针对每台设备单独开模定制走线槽。

　　在设备维护场景下，这种模块化组合的护槽优势十分明显，后期需要增减线缆、更换故障线材时，只需掀开对应段的平盖即可操作，不用拆除整段走线结构；槽体表面预留的防滑纹理也能避免叠放、安装过程中构件打滑，拼装时对位更顺手。整套结构同时兼顾了3D打印快速成型的工艺特性和工业布线的实际功能需求，不管是小批量定制设备的内部走线整理，还是电子原型机的线束规整，都能快速完成布设，让设备内部走线整洁有序，大幅降低后期线路排查、维护的工作量。
