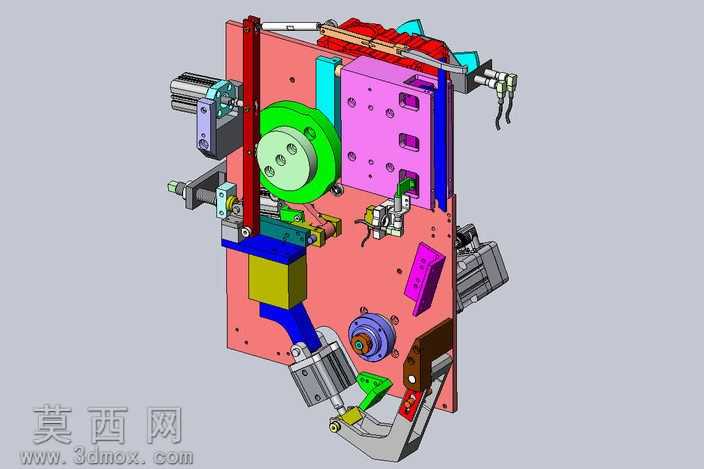

电机定转子楔片加工工装组装结构

本模型为电机定转子楔片加工配套的工装组装结构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的安装基准、配合间隙都做了精准的参数约束，确保整体装配不存在干涉问题。模型渲染阶段针对不同材质的零部件做了差异化的材质属性设置：金属结构件采用哑光冷轧钢材质，还原设备安装基板的磨砂金属质感；气动执行元件采用银灰色铝合金材质搭配黑色密封橡胶材质，清晰区分气缸缸体与密封部件的材质差异；传动轮类零件采用亮绿色工程塑料材质，直观标识出传动工位的功能部件；定位块类零件根据功能区分，分别设置紫色、蓝色、黄色等差异化的纯色材质，无需额外标注即可快速识别不同功能的定位组件。整体结构以立式安装基板为核心承载基础，基板上集成了多组直线驱动气缸、旋转传动轮组、定位夹紧块、导向滑轨组件以及检测传感元件，各组件按照楔片加工的工序流程排布：进料导向组件设置在基板侧方，负责将待加工的定转子楔片精准导入加工工位；多组夹紧定位块通过气缸驱动实现同步动作，可对不同规格的楔片完成多点位柔性夹紧，避免加工过程中工件出现位移偏差；绿色传动轮组连接外部驱动源，可带动工件完成工位间的精准步进输送；末端的执行组件配合导向结构，完成楔片的压装、裁切等核心加工动作。设计过程中充分考虑了工装的调试维护便利性，所有功能组件均采用模块化设计思路，单个功能模块可独立拆卸更换，无需拆解整体工装即可完成易损件的替换；同时预留了足够的传感器安装位，可适配不同的自动化生产线对接需求，整体结构紧凑，工位排布符合人机工程学要求，各动作部件的运动行程都经过仿真验证，不存在行程冲突或运动死角，能够稳定完成定转子楔片的自动化加工工序，可直接作为电机生产线上的专用工装设计参考，也可用于同类自动化加工工装的结构优化参考。
